   Одночасно з розробкою мікрокомп’ютерів, компанія Raspberry Pi Foundation створює для них аксесуари. І варто розуміти, що тільки інженери, які створили певну систему, можуть зробити якісну периферію та аксесуари, що розкриють всі можливості та потенціал своєї основної продукції.

   Першочерговим аксесуаром, що варто придбати для мікрокомп’ютера – корпус.

   Завдання створення корпусу для одноплатних мікрокомп’ютерів Raspberry PI досить довго лежала на плечах розробників Raspberry Pi Foundation, але після невтішного результату керівництво вирішило підключити до цього проекту компанію Т-Zero, що спеціалізується саме на таких проектах.

   Через кілька місяців спільної роботи інженерів, світ побачили корпуси для кожної з моделей мікрокомп’ютерів і пам’ятаєте слова, що форм-фактор залишився незмінним? Це означає, що один корпус забезпечує повну сумісність з такими мікрокомп’ютерами, як: Raspberry PI3 B, Raspberry PI3 B+, Raspberry PI2 B, Raspberry PI2 B+ і навіть Raspberry PI A+ та Raspberry PI3 A+, але в даному випадку єдиний USB порт залишиться в середині корпусу і доступ до нього буде заблокований.

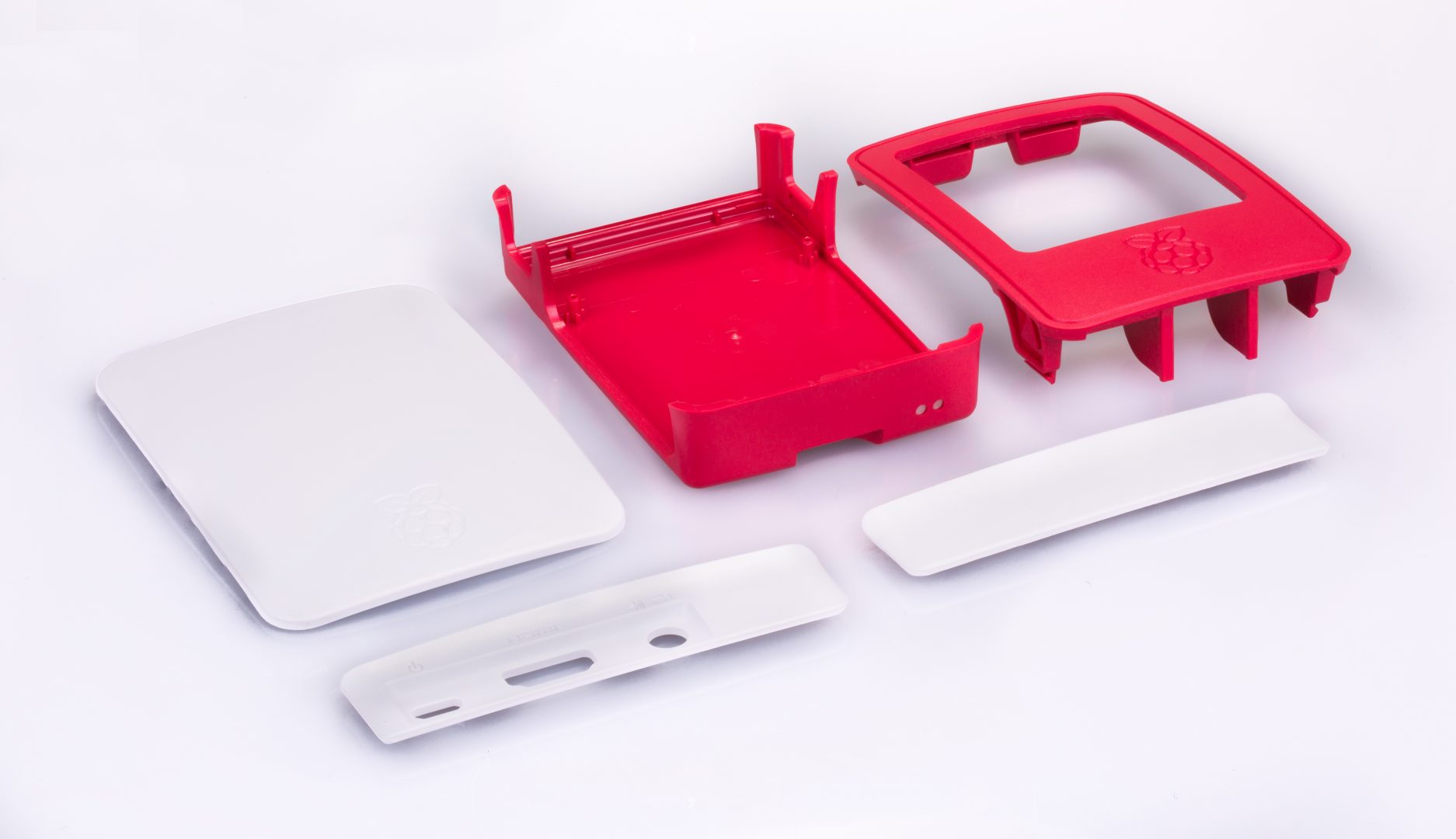

   Корпус складається з 5 частин, частково створених технологією лиття високоякісного ABS пластику: основний каркас, що складається з 2 елементів червоного кольору, та 3 модулі-засувки з білого пластику.  Всі інтерфейси мають свої технологічні отвори, через які можна легко скористатись всіма периферійними інтерфейсам мікрокомп’ютера. Стильний корпус надає пристрою вигляду завершеності, цілісності, захищає плату від випадкових пошкоджень та ударів статичною енергією.

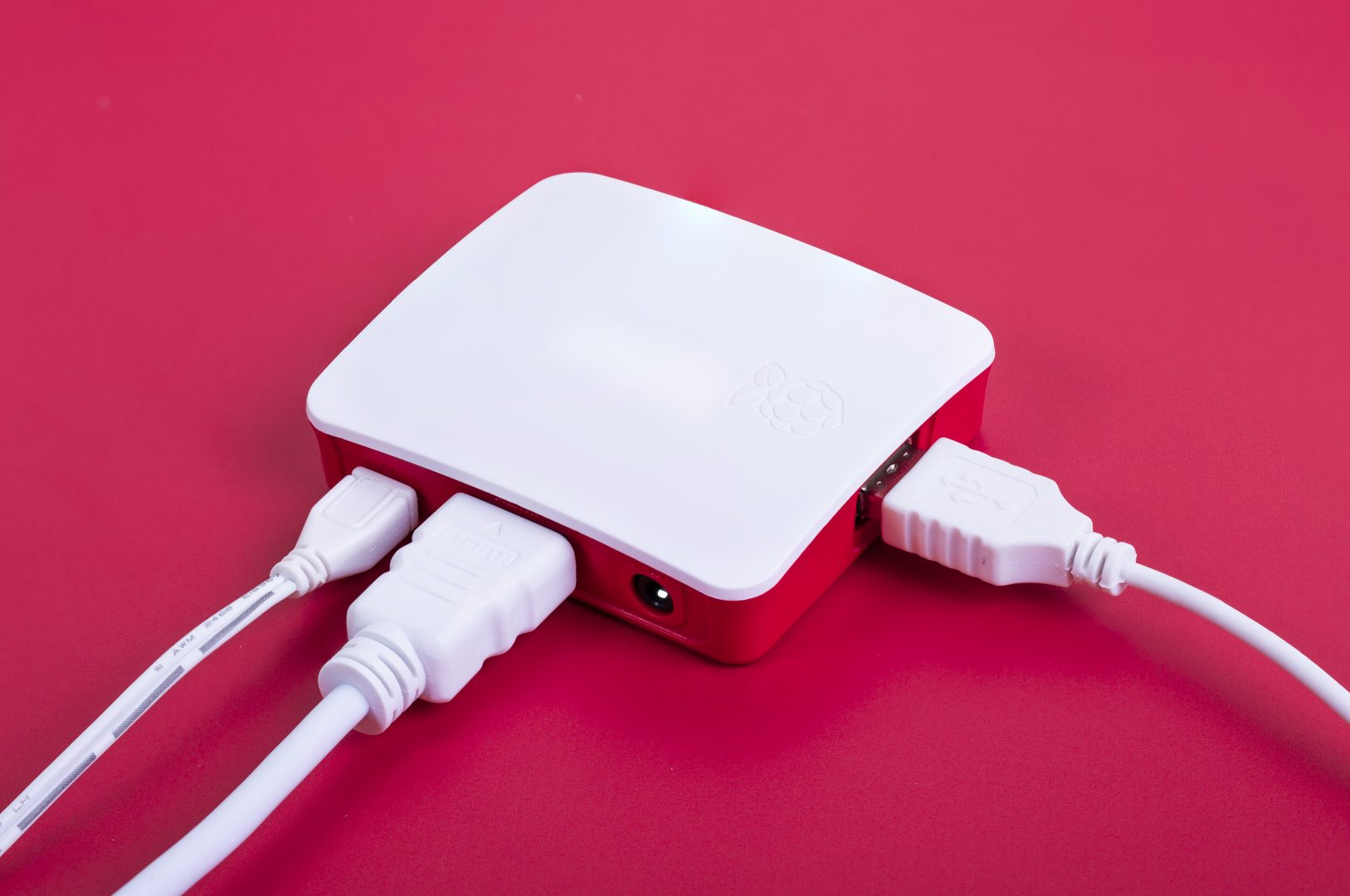

  Схоже рішення було використано і для корпусу Raspberry PI 3 A+ та Raspberry PI A+, але з деякими нюансами.





   Він складається з 2 частин: нижньої основи та верхньої кришки, яку можна легко зняти для доступу до пінів GPIO, інтерфейсу камери та DSI. Кольори залишились незмінними: червоний та білий.

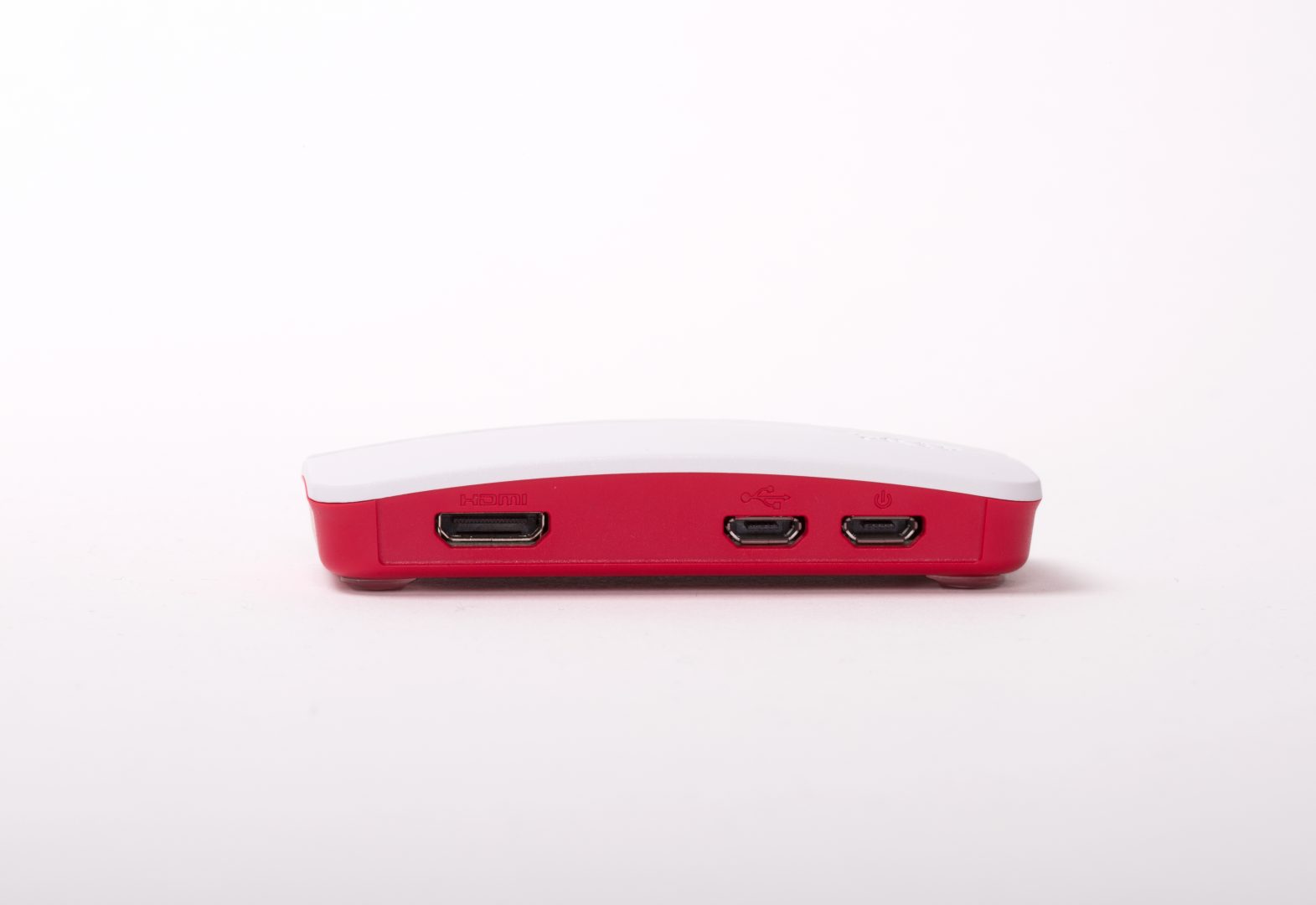

   Не забули в компанії і про наймолодший ряд своїх мікрокомп’ютерів Raspberry PI Zero та Zero W.



   Проблему створення в корпусі вікон для бічних крил, як у випадку з Raspberry PI3, інженери вирішили досить цікавою комплектацією. До неї ввійшли три верхні кришки з отворами для різних інтерфейсів, основою та шлейфом камери.

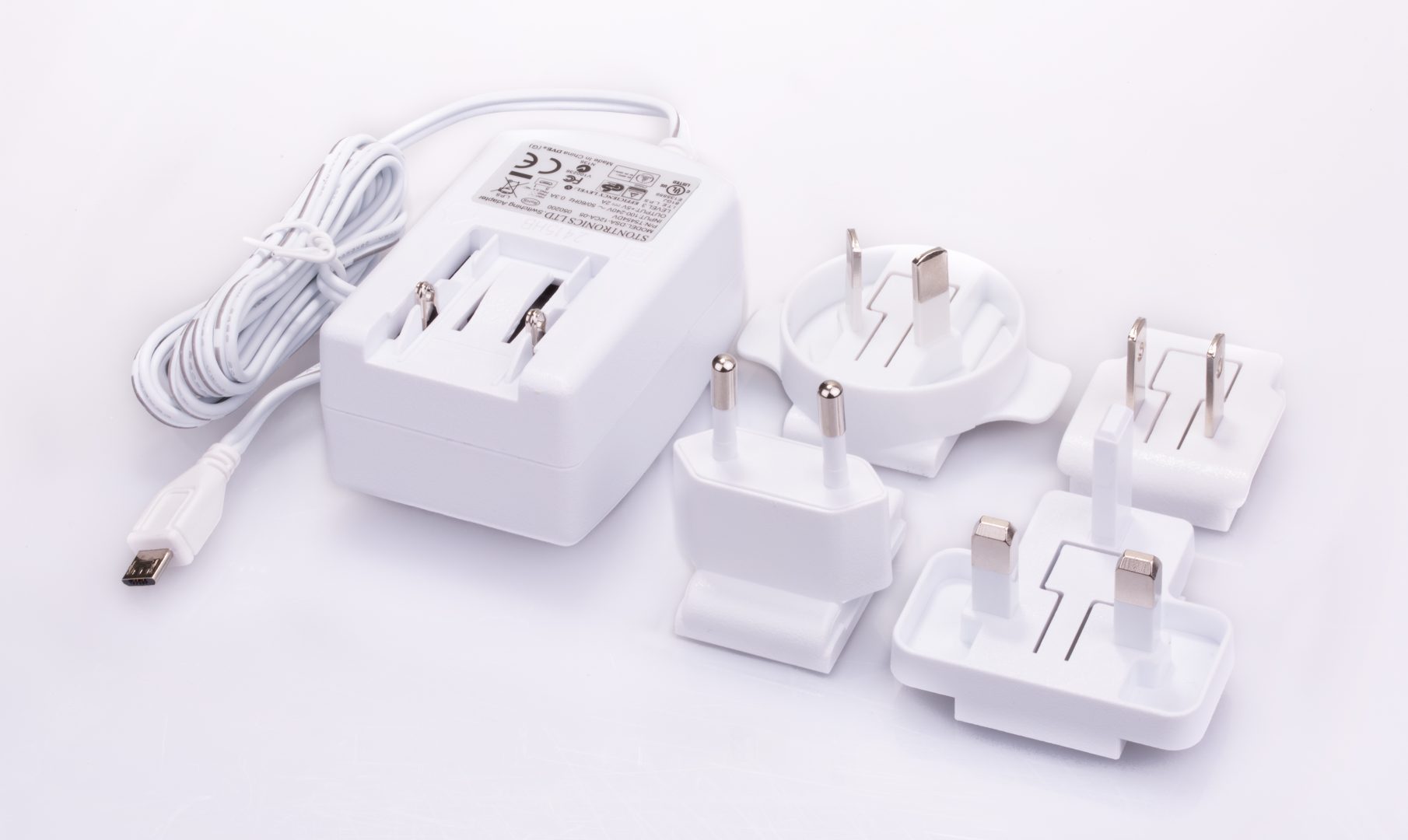

   Обов’язковою умовою правильної та довготривалої роботи будь-якої електроніки – якісне живлення. Raspberry Pi Foundation пропонує блок живлення власного виробництва з відмінними характеристиками та комплектацією, сумісність якого з мікрокомп’ютерами даної компанії буде поза сумнівом.



   Сфера інтернет речей тісно пов’язана із зйомкою, обробкою та передачею зображення та відео. Тому мікрокомп’ютери Raspberry отримали спеціальну апаратну систему обробки зображення, для якої інженери компанії Raspberry Pi Foundation пропонують власні модулі камери. Асортимент таких модулів складається всього з двох моделей, різниця між якими лише в наявності інфрачервоного фільтру. Камери побудовані на 8-мегапіксельних матрицях від компанії Sony та мають роздільну здатність в 3280 х 2464 пікселів.  Інфрачервоний фільтр потрібен для правильної роботи з інфрачервоним випромінюванням, що необхідно для побудови систем нічного спостереження.



  В проектах, що потребують візуалізації показників, чи просто досить складного керування з вимогами до компактності у нагоді стане офіційний сенсорний дисплей. Його діагональ становить 7 дюймів і має роздільну здатність в 800х480 пікселів. Сенсор підтримує до 10 одночасних доторків. В комплекті дисплей має плату-адаптер, що потрібна для перетворення живлення та сигналу. Для початку роботи на плату необхідно подати живлення від GPIO та підключити до DSI інтерфейсу мікрокомп’ютера гнучким шлейфом, що  йде в комплекті. Слід зазначити, що даний інтерфейс відсутній на платах Raspberry PI Zero та Zero W. Цей дисплей – ідеальне рішення для побудови мініатюрних систем, адже при його використанні відпадає потреба в клавіатурі та миші.



   Для навчання та розробки інженери пропонують кілька HAT (Hardware Attached on Top) модулів. Їх особливість полягає у тому, що при підключенні такого модуля до мікрокомп’ютера активується система, яка автоматично налаштовує GPIO інтерфейс та драйвера. Таке рішення дуже спрощує розробку готових рішень.

   Першим розглянутим нами HAT модулем буде Sense HAT, що був створений для проекту European Astro Pi Challenge. Він має світлодіодну 8х8 RGB матрицю, джойстик на 5 позицій, датчик температури, вологості та тиску, магнітометр, акселерометр та гіроскоп. На офіційному сайті вже є готова бібліотека на мові Python, що дозволить швидко почати роботу із даним модулем.

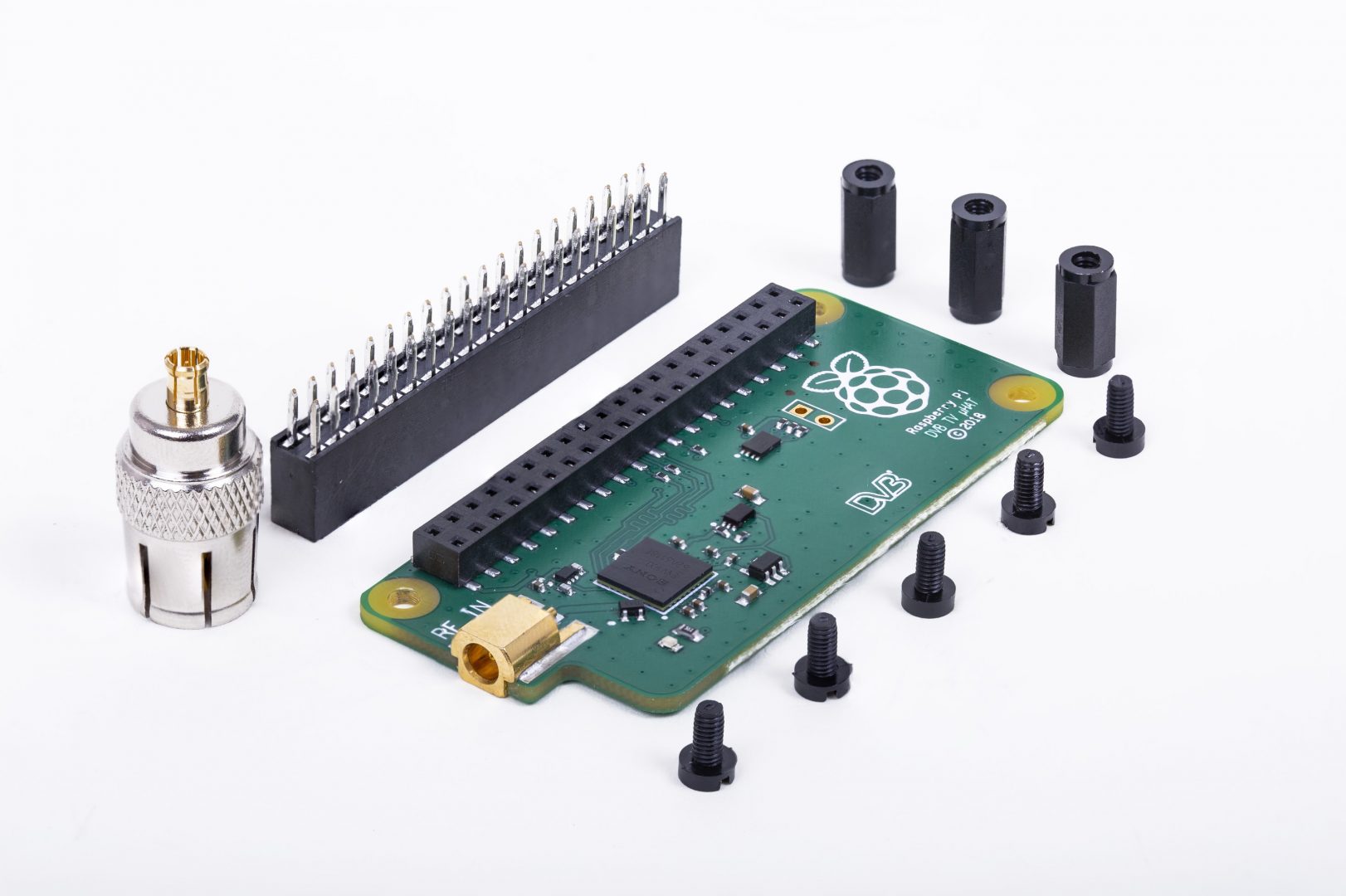

   Модуль Raspberry Pi TV HAT створений для роботи з потоками цифрового телебачення і дозволить Вам створити власний TV ресивер. На платі встановлений тюнер від компанії Sony, що підтримує телевізійні стандарти DVB-T2 та DVB-T. Інструкція та програмне забезпечення, звісно, також є в наявності і дозволить працювати із стандартним програвачем OMXplayer та системою Kodi.



   Останній модуль, що пропонує дана компанія - Raspberry Pi PoE HAT, який дозволить живити мікрокомп’ютер через мережу Ethernet, що, звісно, має таку можливість. На платі розміщене повністю ізольоване імпульсне джерело живлення, та кулер з контроллером, що буде охолоджувати процесор мікрокомп’ютера.
