Адаптер PL2303 USB To UART (TTL) Communication Module Mini (24680) это модуль PL2303 USB To UART (TTL) с разъемом Mini USB.
PL2303 USB to UART (TTL) Communication Module является модулем коммуникации, позволяющим осуществлять связь между компьютером или другими устройствами с USB-портом и устройствами с UART-портом (TTL) через преобразование сигнала.
UART (Universal Asynchronous Receiver/Transmitter) – это стандартный протокол передачи данных серийной коммуникации, используемый для обмена данными между устройствами. Использование модуля PL2303 позволяет разрешить USB-интерфейс с UART-устройствами, такими как микроконтроллеры, ардуино, Raspberry Pi и другие устройства, использующие UART для коммуникации.

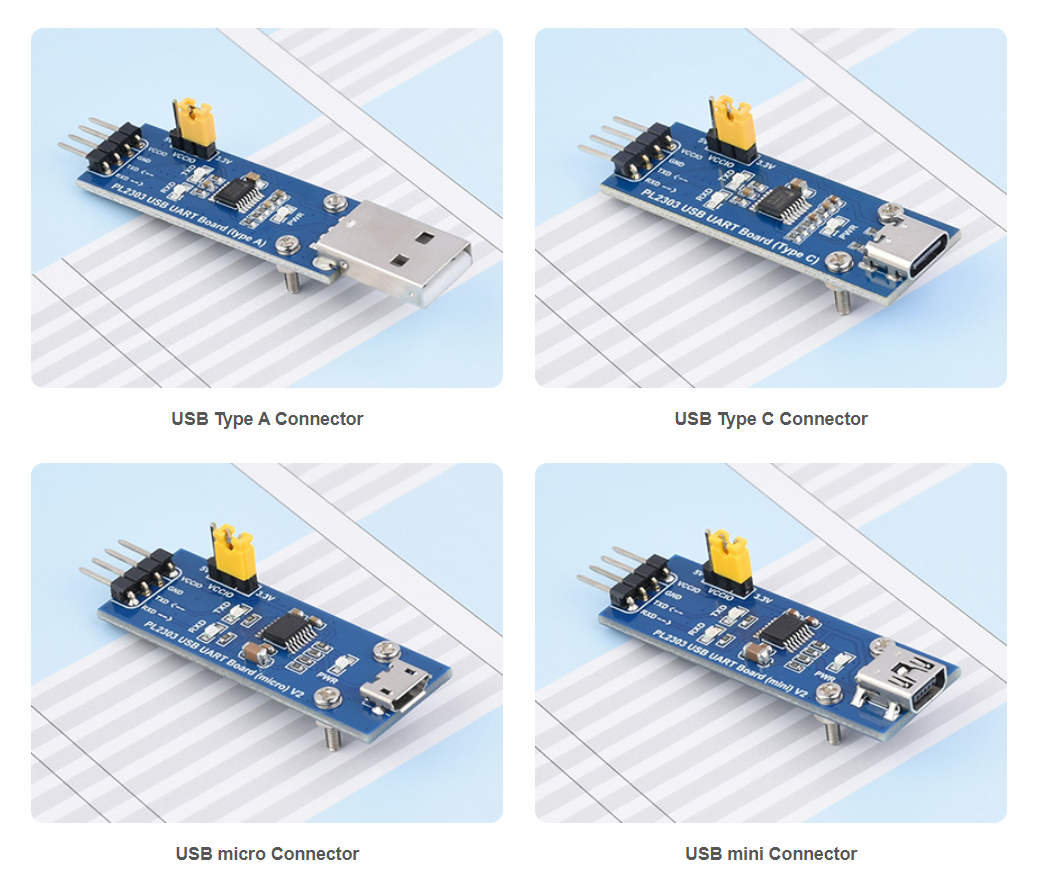

Модификации этого модуля PL2303 имеют различные типы коннекторов, такие как Micro USB, Mini USB, Type A USB (стандартный USB-A) и (новейший USB-C), что удобно, так как можно выбрать модуль с разъемом, который подходит к устройства или системы связи.
С помощью этого модуля и соответствующего программного обеспечения на компьютере вы можете передавать данные между USB-портом и UART-устройством, используя стандартные команды UART-протокола. Это позволяет обеспечить связь и обмен данными между разными устройствами, использующими разные типы интерфейсов коммуникации.
Основные особенности:
- Содержит чип новой версии PL2303GS
- Поддерживает ОС Windows XP/7/8/10/11/...
- Имеет 3 режим питания VCCIO через установку перемычки:
- VCCIO – 5V: выход 5V
- VCCIO – 3,3 В: выход 3,3 В
- открытая перемычка: питание от целевой платы (1,8 В/2,5 В/3,3 В/5 В)
- Имеет 3 светодиодных индикатора: TXD, RXD, PWR
PL2303 использует чип новой версии PL2303GS
Аппаратное подключение на примере платы UART PL2303 с USB типа A, работающей с MCU:
VCCIO ↔ 3.3V или 5V выход (модуль питается от USB, а перемычка на плате должна быть замкнута на 3.3V или 5V)
GND ↔ GND
TXD ↔ MCU.RX (направление сигнала: MCU.RX << PL2303 << PC.TX)
RXD ↔ MCU.TX (направление сигнала: MCU.TX >> PL2303 >> PC.RX)
Габаритные размеры: 49,53мм х 16,5мм
Wiki: www.waveshare.com/wiki/PL2303_USB_UART_Board_V2
Комплект поставки:
- Плата PL2303 USB UART Mini USB x1
- Кабель соединительный 4-контактный x1
Вес: 0.008 кг
