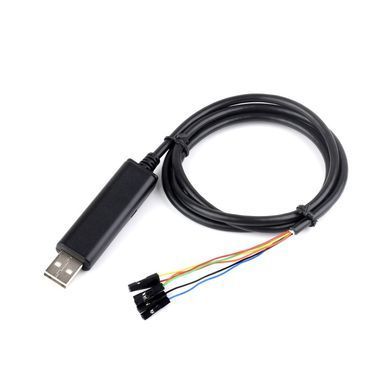

Адаптер USB TO TTL (C) (26739)

Адаптер USB TO TTL (C) (26739) – промышленный последовательный кабель USB-TTL типа C, надежное средство для подключения устройств к компьютеру через порт USB. Он идеально подходит для отладки последовательных портов промышленного оборудования, поддерживает Raspberry Pi 5.

Этот кабель содержит оригинальный чип FT232RNL, что гарантирует стабильную и эффективную работу. Благодаря встроенным множественным защитным схемам он обеспечивает безопасность устройств подключения и передачи данных. Кроме того, кабель поддерживает разные операционные системы, что делает его универсальным и подходит для широкого спектра приложений.

Основные особенности:

• Содержит оригинальный чип FT232RNL
• Имеет сигнальные индикаторы
• Поддерживает переключение уровня напряжения 3,3 В/5 В
• Имеет встроенный предохранитель с самовосстановлением
• Имеет диодные схемы защиты от электростатического разряда.
• Компактный по размеру, подходит для отладки последовательного порта промышленного оборудования и может быть непосредственно подключен к Raspberry Pi 5.
• Совместим с такими системами, как Win7/8/8.1/10/11, Mac, Linux, Android

Технические характеристики:

• КАТЕГОРИЯ ПРОДУКТА: Промышленный последовательный кабель USB – TTL
• СХЕМА ЧИПА: FTDI оригинальный FT232RNL
• ХОСТ-ПОРТ: USB
• СКОРОСТЬ ДАННЫХ: 300 бит/с ~ 3 Мбит/с
• ПОРТ УСТРОЙСТВА: UART
• USB ПОРТ
  • Разъем: USB-A
  • Защита: самовосстановительный предохранитель, защита от электростатического разряда
• ПОРТ UART
  • Разъем: раздельный 6-контактный разъем типа female
  • Защита: защитный диод IO
• ИНДИКАТОРЫ
  • PWR: индикатор питания, включается при наличии USB-подключения и обнаружении напряжения
  • TXD: индикатор TX, включается, когда USB-порт отправляет данные
  • RXD: индикатор RX, включается, когда порт устройства посылает данные назад
• КАБЕЛЬ: черный, ПВХ оболочка, общая длина 1м

Распиновка:

VCC: выход 3,3 В или 5 В, настраиваемый переключателем
GND: земля
TXD: подключение к MCU.RXD (направление сигнала: MCU.RX < < FT232 < < PC.TX)
RXD: подключение к MCU.TXD (направление сигнала: MCU.TX > > FT232 > > PC.RX)
RTS: подключение к MCU.CTS (направление сигнала: MCU.CTS < < FT232 < < PC.RST)
CTS: подключение к MCU.RTS (направление сигнала: MCU.RTS > > FT232 > > PC.CTS)

Габаритные размеры:  81,81 мм х 18,36 мм

Wiki: www.waveshare.com/wiki/USB_TO_TTL_(C)

Вес: 0,034 кг

Комплект поставки:

1. USB TO TTL (С) x1
