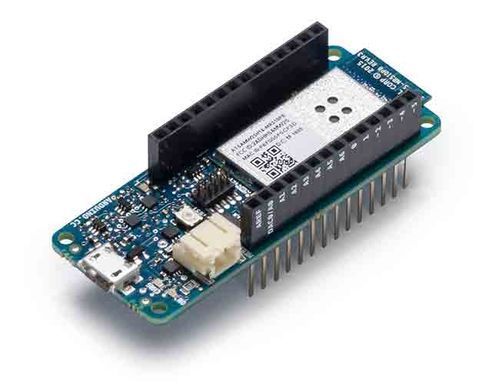

Arduino MKR1000 WIFI With Headers Mounted / ABX00011

Arduino MKR1000 WIFI With Headers Mounted / ABX00011 – модуль для производителей, которые хотят добавить в свои проекты интренета вещей возможность подключения к Wi-Fi, имея минимальный предыдущий опыт работы с сетями. Он основан на SoC (системе на кристалле) Atmel ATSAMW25, которая является частью семейства беспроводных устройств SmartConnect, специально разработанных для проектов и устройств IoT.

ATSAMW25 состоит из трех основных блоков:

• SAMD21 Cortex-M0+ 32-битный микроконтроллер ARM с низким энергопотреблением
• WINC1500 с низким энергопотреблением 2,4 ГГц IEEE® 802.11 b/g/n Wi-Fi
• ECC508 Криптоаутентификация

ATSAMW25 также включает в себя одну поточную антенну 1x1 на печатной плате.

Конструкция включает в себя схему зарядки Li-Po, которая позволяет Arduino/Genuino MKR1000 работать от батареи или внешнего источника питания 5 В, заряжая батарею Li-Po при работе от внешнего источника питания. Переключение с одного источника на другой осуществляется автоматически.

Основные особенности модуля:

• 32-битная вычислительная мощность, аналогичная плате Zero;
• богатый набор интерфейсов ввода-вывода;
• маломощный Wi-Fi с крипточипом для безопасной связи, простой в использовании;
• работает с программным обеспечением Arduino (IDE) для разработки кода и программирования.

Все эти функции делают эту плату предпочтительным выбором для новых проектов IoT с батарейным питанием в компактном форм-факторе. Порт USB можно использовать для подачи питания (5 В) на плату. Arduino MKR1000 может работать как с подключенным аккумулятором Li-Po, так и без и имеет ограниченное энергопотребление.

Модуль Wifi MKR1000 поддерживает сертификат SHA-256.

Внимание: в отличие от большинства плат Arduino и Genuino, MKR1000 работает при напряжении 3,3 В. Максимальное напряжение, которое могут выдержать контакты ввода/вывода, составляет 3,3 В. Подача напряжения выше 3,3 В на любой контакт ввода-вывода может повредить плату. Хотя выход на цифровые устройства 5 В возможен, двунаправленная связь с устройствами 5 В требует надлежащего сдвига уровня.

Технические характеристики:

• МИКРОКОНТРОЛЛЕР: SAMD21 Cortex-M0+ 32-битный микроконтроллер ARM с низким энергопотреблением
• ПИТАНИЕ ПЛАТЫ (USB/VIN): 5В
• ПОДДЕРЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ: Li-Po одноэлементная, 3,7 В, минимум 700 мАч
• РАБОЧЕЕ НАПРЯЖЕНИЕ ЦЕПИ: 3,3 В
• ЦИФРОВЫЕ КОНТАКТЫ ВВОДА-ВЫВОДА: 8
• PWM PINS: 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - или 18 -, A4 - или 19)
• UART: 1
• SPI: 1
• I2C: 1
• АНАЛОГОВЫЕ ВХОДЫ: 7 (АЦП 8/10/12 бит)
• АНАЛОГОВЫЕ ВЫХОДНЫЕ КОНТАКТЫ: 1 (ЦАП, 10 бит)
• ВНЕШНИЕ ПРЕРЫВАНИЯ: 8 (0, 1, 4, 5, 6, 7, 8, A1 -или 16-, A2 -или 17)
• ПОСТОЯННЫЙ ТОК НА КОНТАКТ ВВОДА/ВЫВОДА: 7 мА
• ФЛЭШ-ПАМЯТЬ: 256 КБ
• SRAM: 32 КБ
• EEPROM (ЭСППЗУ): нет
• ТАКТОВАЯ ЧАСТЬ: 32,768 кГц (RTC), 48 МГц
• LED_BUILTIN: 6
• ПОЛНОСКОРОСТНОЕ USB-УСТРОЙСТВО И ВСТРОЕННЫЙ ХОСТ
• ДЛИНА: 61,5 мм
• ШИРИНА: 25 мм
• ВЕС: 32 г

Распиновка:

Емкость батареи

Аккумуляторы Li-Po заряжаются до 4,2 В током, который обычно составляет половину номинальной емкости (С/2). Для Arduino/Genuino MKR1000 используется специализированный чип с предустановленным зарядным током 350 мАч. Это означает, что МИНИМАЛЬНАЯ емкость аккумулятора Li-Po должна быть 700 мАч. Меньшие ячейки будут повреждены этим током и могут перегреться, выделить внутренние газы и взорваться, поджигая окружающую среду. Мы настоятельно рекомендуем вам выбрать аккумулятор Li-Po емкостью не менее 700 мАч. Батарее большего размера потребуется больше времени для зарядки, но она не будет повреждена или перегрета. Чип запрограммирован на 4 часа зарядки, затем автоматически переходит в спящий режим. Это ограничит количество заряда до 1400 мАч за раунд зарядки.

Разъем батареи

Если вы хотите подключить аккумулятор к MKR1000, обязательно найдите аккумулятор с 2-контактным разъемом типа JST PHR2 типа «мама». На MKR1000 разъем представляет собой 2-контактный штекер JST PH Type.Vin. Этот контакт можно использовать для питания платы регулируемым источником 5 В. Если питание подается через этот контакт, источник питания USB отключается. Это единственный способ подать 5 В (диапазон от 5 В до максимум 6 В) на плату без использования USB. Этот контакт является ВХОДОМ. 5V. Этот контакт выводит 5 В с платы при питании от разъема USB или от контакта VIN платы. Он нерегулируемый и напряжение берется напрямую с входов. При питании от батареи он обеспечивает около 3,7 В. В качестве ВЫХОДА его не следует использовать в качестве входного контакта для питания платы.

VCC

Этот контакт выводит 3,3 В через встроенный регулятор напряжения. Это напряжение одинаково независимо от используемого источника питания (USB, Vin и аккумулятор).

LED ON светодиод

Этот светодиод подключается к входу 5V от USB или VIN. Он не связан с питанием от батареи. Это означает, что он загорается, когда питание подается от USB или VIN, но не горит, когда плата работает от батареи. Это позволяет максимально использовать энергию, хранящуюся в аккумуляторе. Поэтому нормально, если плата работает от батареи без горящего светодиода.

СВЕТОДИОД ЗАРЯДКИ

Светодиод CHARGE на плате управляется микросхемой зарядного устройства, которая отслеживает ток, потребляемый литий-полимерной батареей во время зарядки. Обычно он загорается, когда плата получает 5 В от VIN или USB и чип начинает заряжать литий-полимерный аккумулятор, подключенный к разъему JST. Есть несколько случаев, когда этот светодиод начинает мигать с частотой около 2 Гц. Это мигание вызвано следующими условиями, сохраняющимися в течение длительного времени (от 20 до 70 минут):

• К разъему JST не подключена батарея.
• Подключена переразряженная/поврежденная батарея. Его нельзя перезарядить.
• Полностью заряженный аккумулятор подвергается еще одному ненужному циклу зарядки. Это делается путем отключения и повторного подключения либо VIN, либо самой батареи, когда VIN подключен.

Встроенный светодиод

На MKR1000 встроенный светодиод подключен к D6, а не к D13, как на других платах. Пример Blink или другие эскизы, в которых используется контакт 13 для встроенного светодиода, возможно, потребуется изменить для правильной работы.

ВНИМАНИЕ! НЕ ПОДКЛЮЧАЙТЕ к штекерному разъему JST, имеющемуся на плате, ничего, кроме батареи Li-Po, характеристики которой соответствуют указанным выше. Пожалуйста, НЕ ПИТАЙТЕ VIN напряжением более 5В.
