CAN FD ETH RS232/RS485 Converter - это многофункциональный промышленный преобразователь, монтируемый на DIN-рейке, предназначенный для объединения сетей и устройств с интерфейсами CAN FD, Ethernet, RS232 и RS485 в единую систему передачи данных. Устройство характеризуется высокой скоростью, низкой задержкой, стабильной работой, простотой использования и экономической эффективностью, а также обеспечивает надежный обмен информацией между различными протоколами связи, упрощая интеграцию оборудования в современные системы автоматизации и мониторинга. Он обеспечивает взаимосвязь между устройствами CAN и сетевым/последовательным портом, совместимый с протоколами CAN FD и CAN 2.0A/2.0B. Благодаря поддержке высокоскоростного стандарта CAN FD и популярных последовательных интерфейсов RS232/RS485 конвертер позволяет организовать эффективный обмен данными между контроллерами, датчиками, промышленными ПК, системами SCADA и другими устройствами. Подключение Ethernet обеспечивает удобную интеграцию в локальные и корпоративные сети. Данный преобразователь представляет собой универсальное решение для организации стабильного обмена данными между устройствами с разными интерфейсами связи в промышленных и встроенных системах.

Основные особенности:

Поддержка CAN FD, Ethernet, RS232 и RS485.
Конвертация данных между разными интерфейсами.
Высокоскоростной обмен через CAN FD.
Передача данных в режиме реального времени.
Поддержка TCP/IP сетей.
Прозрачная передача данных (Transparent Transmission).
Гибкая настройка параметров связи.
Промышленное исполнение для работы 24/7.
Простая интеграция в системы автоматизации и SCADA.
Поддержка удаленного мониторинга и управления.

Техничекие характеристики:

Рабочее напряжение: DC 9V ~ 36V.
Кнопка перезагрузки: доступна (продолжительное нажатие для восстановления заводских настроек).
Индикатор: POWER, WORK, COM и CAN.
Спецификация порта CAN: 1-канальный порт CAN, поддерживающий CAN FD, совместимый с CAN 2.0A/2.0B.
Скорость передачи данных порта CAN: скорость передачи данных арбитражного домена: 5Kbps ~ 1Mbps;

скорость передачи данных домена: 100Kbps ~ 5Mbps.

Конечный резистор: встроенные 2×120Ω конечные резисторы, переключение любого DIP-переключателя в положение ON подключает один резистор 120Ω параллельно. включение обоих положений соединяет два резистора 120 Ом параллельно.
Спецификации сетевого порта: RJ45, 10/100 Мбит/с, адаптивное перекрестное соединение.
Спецификация последовательного порта: поддерживает 1-канальный RS485 или RS232.
Рабочая температура: -40℃ ～ 85℃.
Рабочая влажность: 5% ~ 95% относительной влажности (без конденсации).
Сетевой протокол: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент (только сетевой порт).
Шлюз Modbus: сетевой порт: CAN FD к Modbus TCP (главный/подчиненный);

последовательный порт: CAN FD к Modbus RTU (главный/подчиненный).

Отправка сообщения: поддерживает до 64 сообщений на передачу.
Получение сообщений: поддерживает до 64 сообщений.
Конвертация протокола: прозрачное преобразование, прозрачное преобразование с идентификатором, преобразование стандартного протокола, преобразование протокола Modbus и преобразование пользовательского протокола.
CAN ID: поддерживает стандартные и расширенные кадры.
Фильтрация по идентификатору кадра: поддерживает только стандартные. кадры, только расширенные кадры и пользовательский идентификатор кадра (до 32 групп).
Время упаковки кадра: поддержка настройки количества кадров и времени упаковки кадров (сетевой порт).
Изменение направления: поддержка двунаправленного преобразования, только последовательный/Ethernet-порт на CAN, и только CAN на последовательный/Ethernet-порт.
Обновление микропрограммы: поддержка обновления микропрограммы на главном компьютере.
Конфигурация параметров: инструкция по AT и конфигурация программного обеспечения главного компьютера.
Защита от электростатического разряда: воздушный разряд: 8 кВ, контактный разряд: 6 кВ.
Eft/Burst: силовой круг: 2 кВ; схема RS485/RS232: 1 кВ; схема сетевого порта и CAN-порта: 1 кВ.
Испытания на стойкость к перенапряжению: силовой круг: дифференциальный режим 1 кВ, общий режим 2 кВ;

схема CAN: общий режим 2 кВ;

схема последовательного и сетевого порта: общий режим 2 кВ.

Поддерживается несколько режимов конвертации.

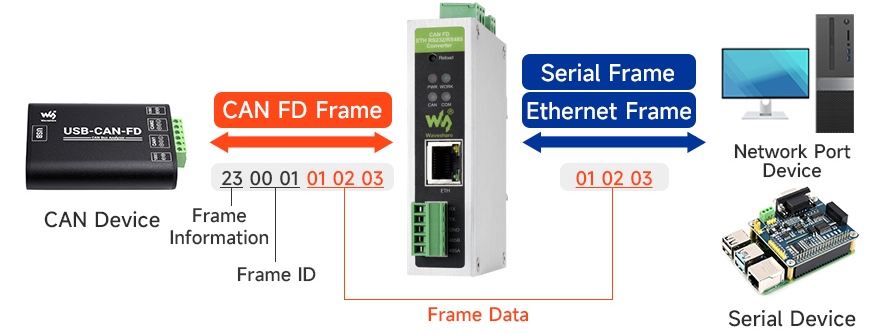

Прозрачная конвертация. Обеспечивается оригинальное преобразование между кадрами CAN FD и последовательными/Ethernet кадрами

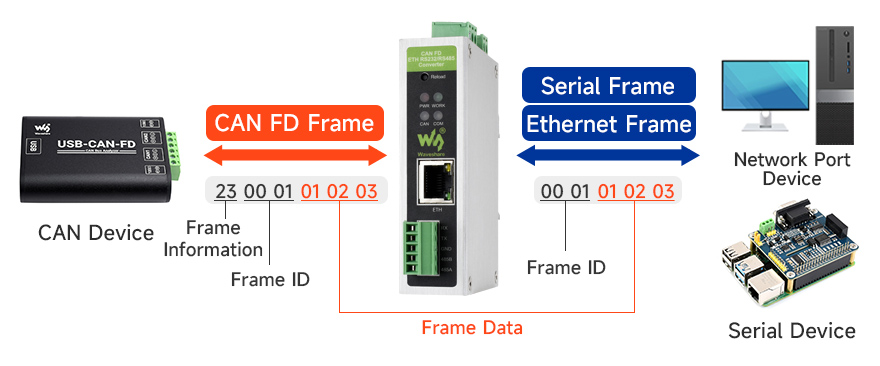

Прозрачная конвертация с идентификатором
Передача информации об идентификаторе из последовательных/Ethernet-кадров в CAN FD-кадры

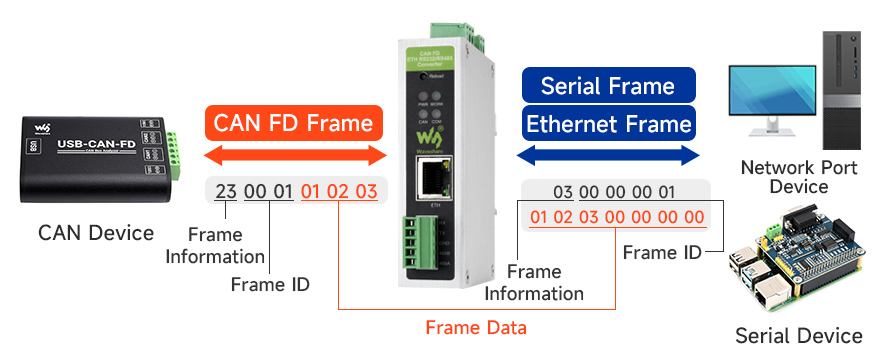

Стандартное преобразование
Преобразование между 13-байтовым стандартным форматом кадра CAN и 69-байтовым стандартным форматом кадра CAN FD

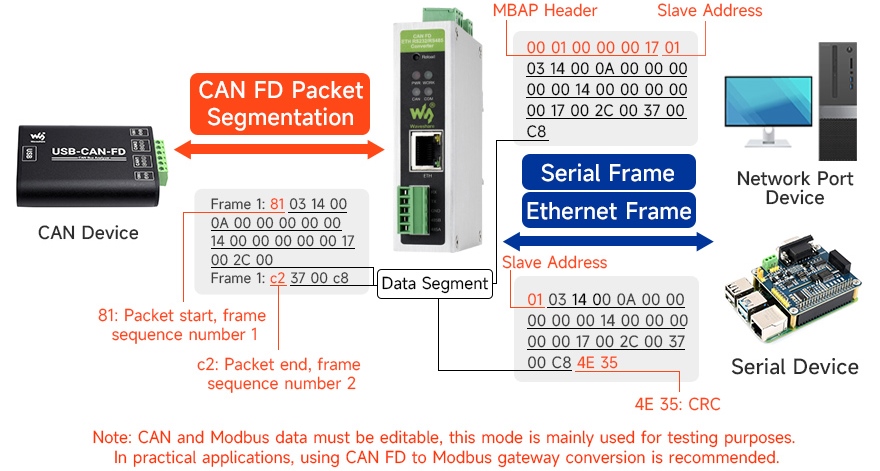

Конвертация протокола Modbus
Реализована передача данных Modbus через шину CAN путем сегментации пакетов и повторной сборки.

Конвертация пользовательских протоколов
Пользователи могут настраивать заголовки и трейлеры кадров, чтобы обеспечить двунаправленное преобразование данных

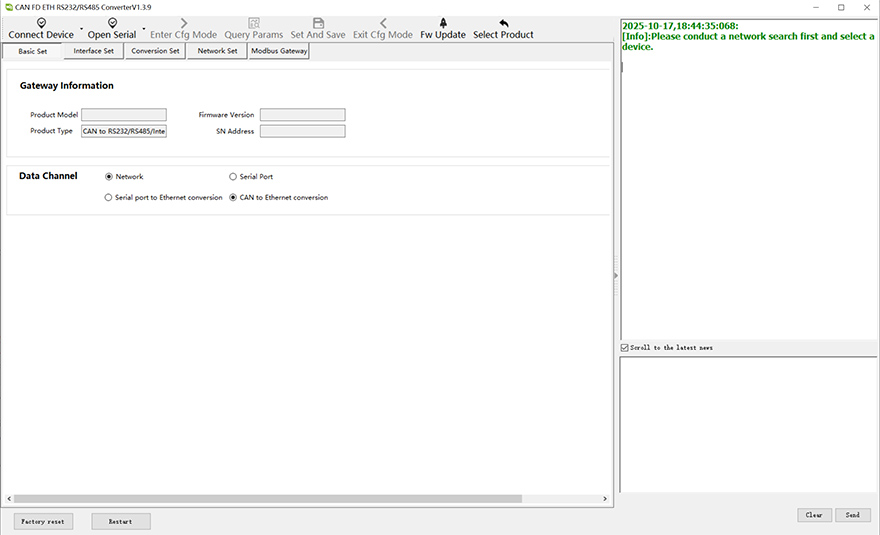

Настройка конфигурации через компьютер

Обзор функций

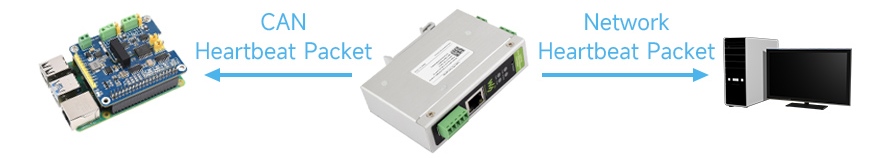

Функция пакетов Heartbeat (контрольных пакетов)
CAN Heartbeat пакет: Действует как фиксированная команда запроса, посылая пакеты сердечного ритма через сеть CAN.
Пакет Heartbeat сети: Уведомляет сервер об активности устройства и поддерживает стабильное сетевое соединение с сервером.

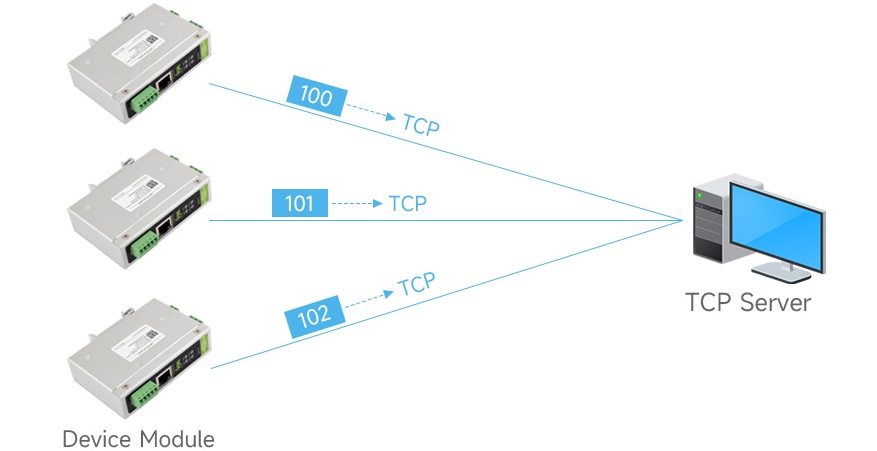

Функция регистрации пакета

Позволяет серверу идентифицировать устройство-источник входных данных или служит ключом аутентификации для доступа устройства к авторизованным функциям сервера.

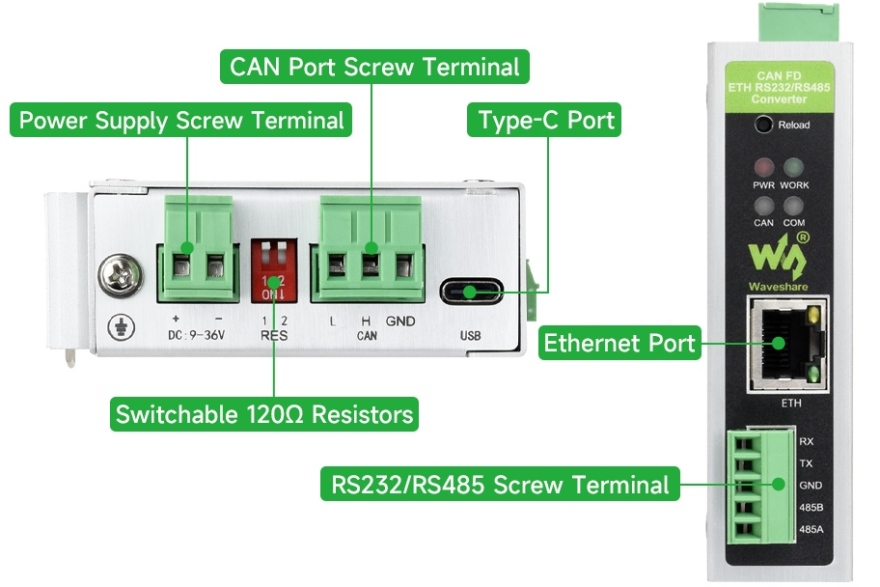

Обзор интерфейса:

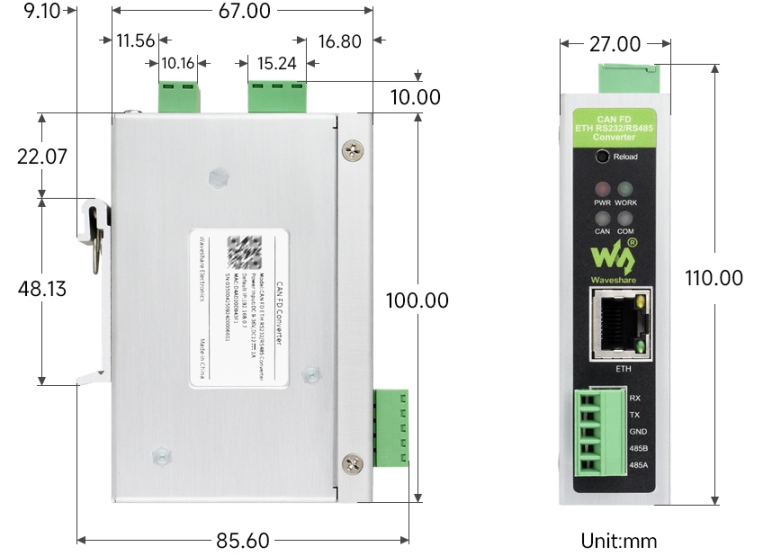

Габаритные размеры: 110(Д) х 67(Ш) х 27(В) мм

WIKI: http://www.waveshare.com/wiki/CAN_FD_ETH_RS232/RS485_Converter

Вес: 0.143кг

Комплект поставки:

CAN FD ETH RS232/RS485 Converter x1.
Адаптер питания x1.
Отвертка x1.
