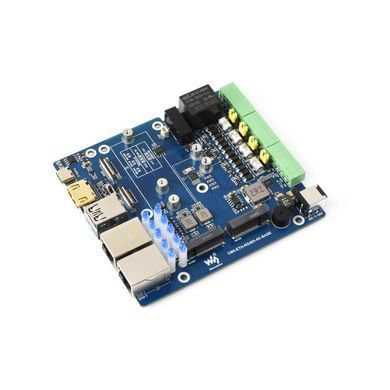

CM5-ETH-RS485-4G-BASE

CM5-ETH-RS485-4G-BASE - это промышленная базовая плата для вычислительного модуля Raspberry Pi Compute Module 5 (CM5), предназначенная для создания надежных систем автоматизации, удаленного мониторинга и IoT-решений. Плата совмещает высокоскоростной Ethernet, интерфейс RS485 и поддержку мобильной связи 4G LTE, обеспечивая стабильный обмен данными как в локальных, так и в удаленных сетях. Благодаря наличию интерфейса RS485 устройство легко интегрируется с промышленным оборудованием, использующим протокол Modbus RTU и другие стандарты последовательной связи. Встроенный модуль 4G LTE обеспечивает беспроводное подключение к сети Интернет в местах, где отсутствует проводная инфраструктура, а Gigabit Ethernet гарантирует быстрый и надежный обмен данными в локальной сети. Данная плата представляет собой универсальную промышленную платформу для Raspberry Pi Compute Module 5, сочетающую проводные и беспроводные интерфейсы связи, обеспечивая гибкость, надежность и широкие возможности интеграции в современные системы автоматизации.

Основные особенности:

• Совместимость с Raspberry Pi Compute Module 5 (CM5).
• Gigabit Ethernet для высокоскоростного подключения к сети.
• Встроенный модуль 4G LTE для мобильного доступа в сеть.
• Интерфейс RS485 для промышленной связи и RTU Modbus.
• Широкие возможности интеграции с PLC, SCADA и IoT-платформами.
• Поддерживаются три независимых дисплея. После добавления драйвера MIPI DSI по умолчанию система подключается к нему независимо от того, подключен ли экран, и экран отображается в режиме разделенного экрана (в зависимости от версии системы).
• 1 встроена группа портов USB с общим максимальным выходным током 2A (1x USB 3.2 Gen1 + 1x порт USB 2.0).
• Встроенный чип шифрования и один управляемый зуммер.
• Подходит для автоматизации, телеметрии, энергомониторинга и Edge Computing.

Технические характеристики:

• Разъем CM5: подходит для всех вариантов вычислительного модуля 5.
• Сеть: порт Ethernet RJ45 1000M×1; порт Ethernet RJ45 2500M×1.
• USB: порт USB 2.0 (Type-C)×1; порт USB 2.0 (Type-A) × 1; порт USB 3.2 Gen1 (Type-A) × 1.
• Видео: порт HDMI×1, поддерживает вывод 4K.
• M.2: M.2 M KEY (PCIe Gen2/3×1, поддерживает модуль 2230/2242/2280 NVMe или AI); M.2 B KEY поддерживает подключение модуля связи 4G/5G.
• Накопитель: разъем для TF карты для вариантов Compute Module 5 Lite (без eMMC).
• Последовательный интерфейс: RS485×4.
• Цифровой вход: 1× цифровой вход (входное напряжение: 5 В ~ 36 В).
• Реле: номинальное напряжение контактов: ≤ 10 А 250 В переменного тока или ≤ 10 А 30 В постоянного тока.
• Разъем вентилятора: 5 В, 4-контактный JST-SH PWM разъем вентилятора.
• Зуммер: 1-канальный управляемый зуммер.
• Другое: встроенный чип шифрования.
• Вход питания: 7 В ~ 36 В широкий диапазон напряжения (винтовый вывод + гнездо), порт 5 В 5 А Type-C.

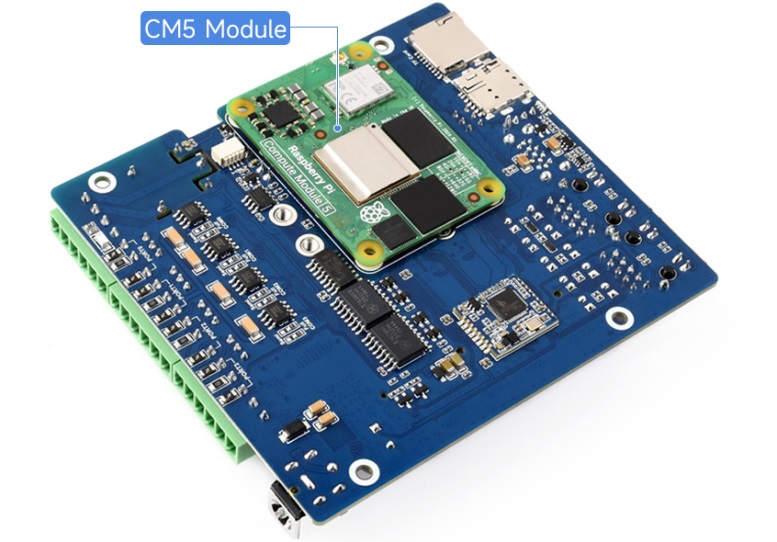

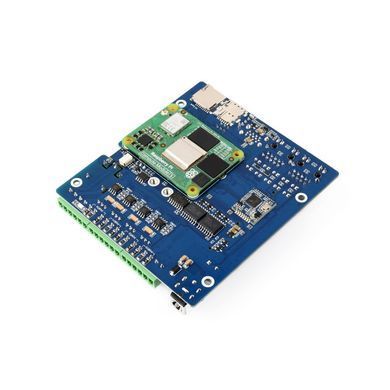

Подключение к вычислительному модулю 5.

Стандартный разъем CM5, подходящий для вычислительного модуля 5 Lite/модуля серии eMMC

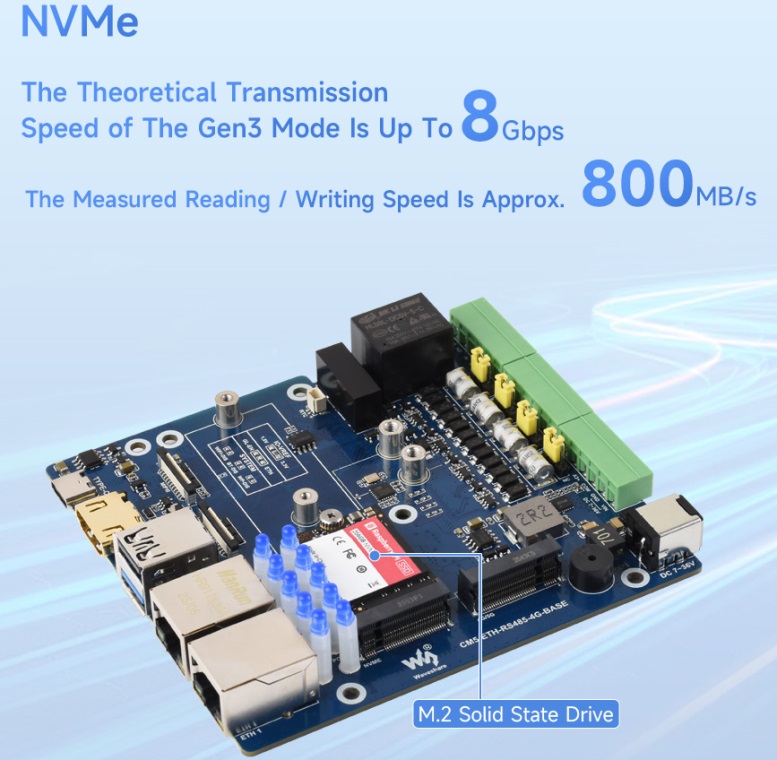

Поддержка подключения к M.2 NVMe Drive

Высокая скорость чтения/записи по сравнению со слотом для карты TF Raspberry Pi, что значительно улучшает эффективность чтения/записи системы или файлов, поддерживает загрузку Pi5 с твердотельного накопителя NVME

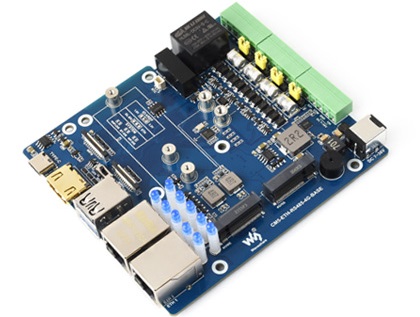

Расширенный интерфейс

Имеются несколько интерфейсов, включая ETH/MIPI/HDMI/слот для карт памяти TF/USB/M.2 B KEY/M KEY, прост в использовании

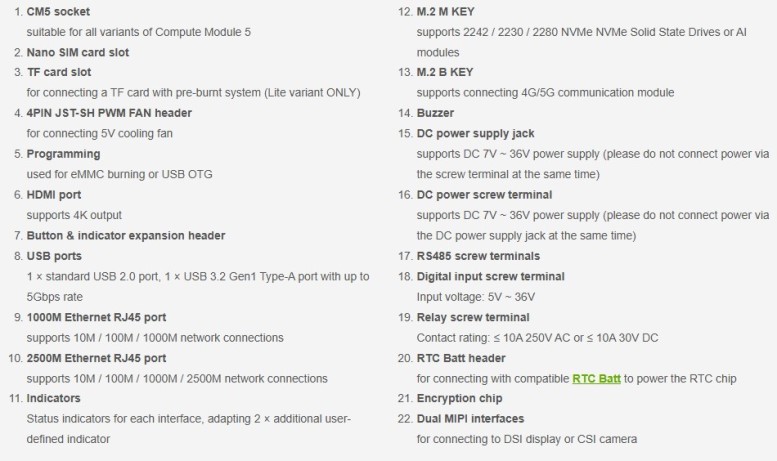

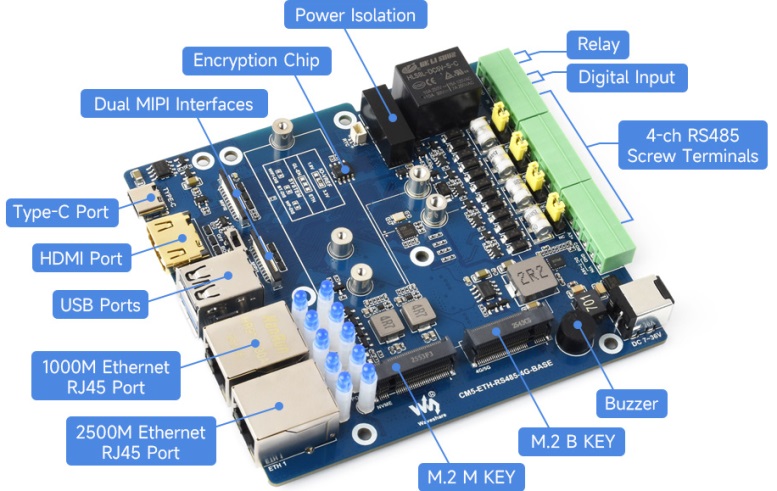

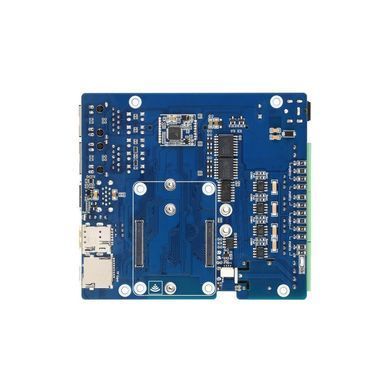

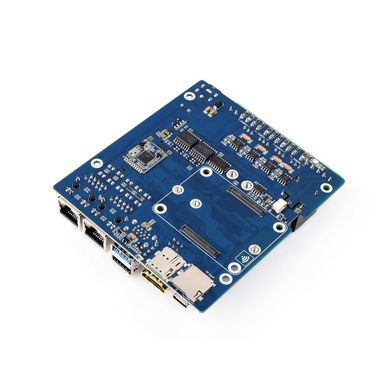

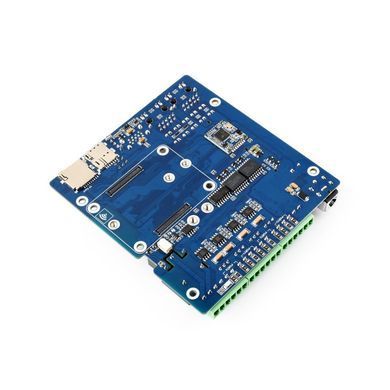

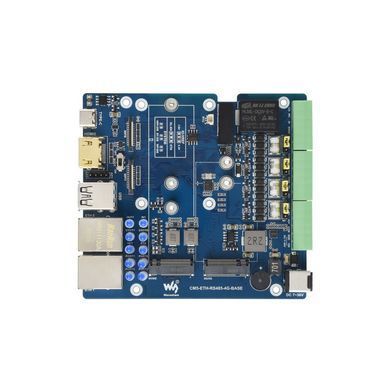

Обзор платы

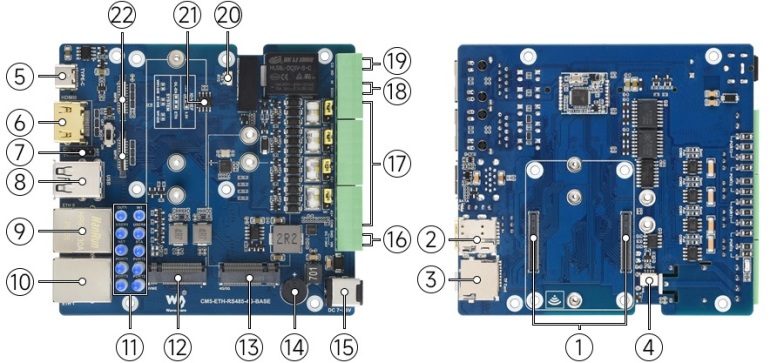

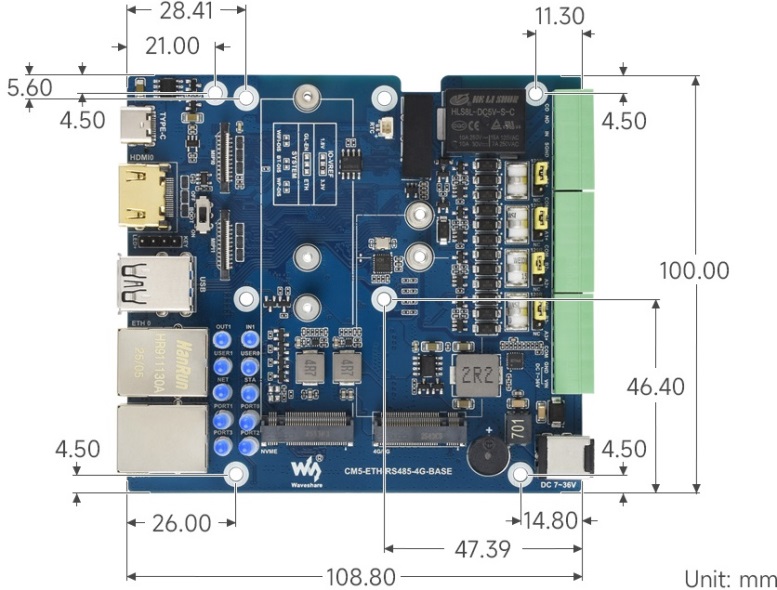

Габаритные размеры: 108,80 × 100,0 мм.

WIKI: https://docs.waveshare.com/CM5-ETH-RS485-4G-BASE

Вес: 0,105 кг

Комплект поставки:

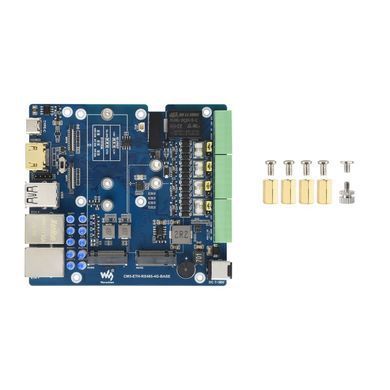

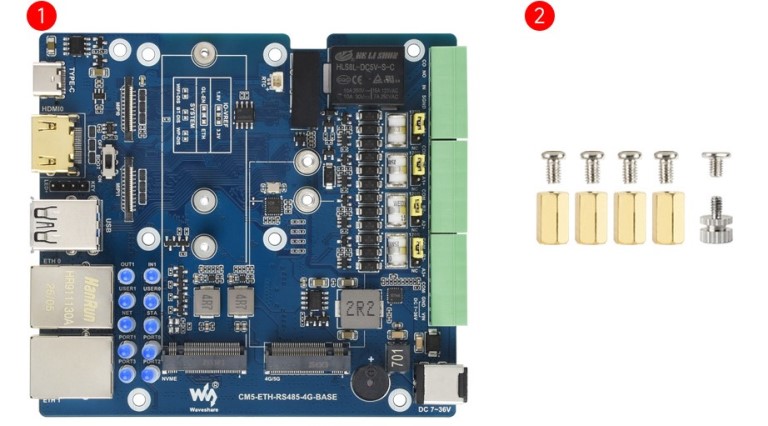

1. Плата CM5-ETH-RS485-4G-BASE  x1.
2. Набор винтов  x1.
