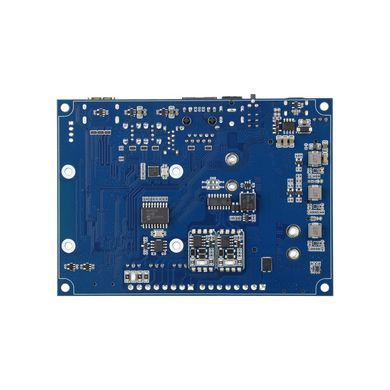

CM5-IO-WIRELESS-BASE

CM5-IO-WIRELESS-BASE - это функциональная базовая плата Raspberry Pi Compute Module 5 (CM5), предназначенная для быстрого создания встроенных систем, IoT-устройств и промышленных решений. Плата предоставляет широкий набор интерфейсов для подключения периферии и поддерживает беспроводные возможности Compute Module 5, что обеспечивает гибкость при разработке современных сетевых приложений. Благодаря продуманной компоновке и удобному доступу к интерфейсам CM5-IO-WIRELESS-BASE значительно упрощает разработку, тестирование и интеграцию проектов на базе Raspberry Pi CM5. Плата поддерживает подключение дисплеев, камер, накопителей, сетевого оборудования и других внешних устройств, обеспечивая высокую производительность и стабильную работу. Данная плата представляет собой оптимальный выбор для систем автоматизации, мультимедийных решений, edge computing и промышленного Интернет вещей (IIoT) и обеспечивает широкие возможности подключения, поддержку беспроводной связи и быструю интеграцию в современные промышленные и IoT решения.

Основные особенности:

• Порт Type-C можно использовать в качестве интерфейса USB SLAVE для переноса изображений или питания устройства.
• Встроенные 3 порта USB: два порта USB 2.0 с суммарным максимальным выходным током 2 А и один порт USB 3.0, способный независимо выдавать 2 А (1 порт USB 3.2 Gen1 + 2 порта USB 2.0).
• Поддержка 3 дисплеев с независимым контентом; После добавления драйвера MIPI DSI по умолчанию система переключится на расширенный режим с двумя экранами, независимо от того, подключен ли экран (это зависит от версии системы).
• Встроенный интерфейс M.2 M KEY поддерживает NVMe SSD (или модули искусственного интеллекта на базе PCIe).
• Встроенный интерфейс M.2 B KEY, поддерживающий модули связи 4G/5G или подключение модуля Lora через плату адаптера.
• 2 изолированных порта RS485 + 1 изолированный интерфейс CAN.
• Встроенный переключатель BOOT: перед включением установите переключатель BOOT в положение ON, затем подключите его к компьютеру через Type-C, чтобы перевести устройство в режим программирования.
• Конструкция корпуса позволяет крепиться на стандартную DIN рейку.

Технические характеристики:

• Разъем CM5: Подходит для всех вариантов вычислительного модуля 5
• Сеть:

Порт Gigabit Ethernet RJ45

Поддержка подключения модуля связи LoRa через слот M.2 B KEY

(нужна адаптерная плата)

Поддержка подключения модуля связи 4G/5G через слот M.2 B KEY

• USB:

Порт USB 2.0 (Type-C) × 1

Порт USB 2.0 (Type-A) × 2

Порт USB 3.2 Gen1 (Type-A) × 1

• Видео:

Порт HDMI × 1, поддерживающий выход 4K

Интерфейс MIPI × 2, поддерживает связь CSI/DSI

• M.2:

M.2 M KEY (PCIe Gen2/3×1, поддерживает модуль 2230/2242 NVMe или AI)

M.2 B KEY/Mini-PCIe (через адаптерную плату), поддерживает 5G, 4G, LoRa и другие беспроводные модули

• Накопитель: Слот для карт памяти TF для вычислительных устройств Варианты Module 5 Lite (без eMMC)
• Последовательный интерфейс:

2 × RS485
1× CAN со скоростью связи до 1 Мбит/с

• Вход/Выход: Адаптация 6× контактов GPIO (непосредственно подключены к ядру вычислительного модуля 5)
• Разъем для вентилятора: 5 В, 4-контактный разъем JST-SH PWM
• Вход питания: 7 В ~ 36 В, широкий диапазон напряжения (винтовый клеммный съем и разъем постоянного тока), 5 В 5 А (Type-C)

Подключение к вычислительному модулю 5

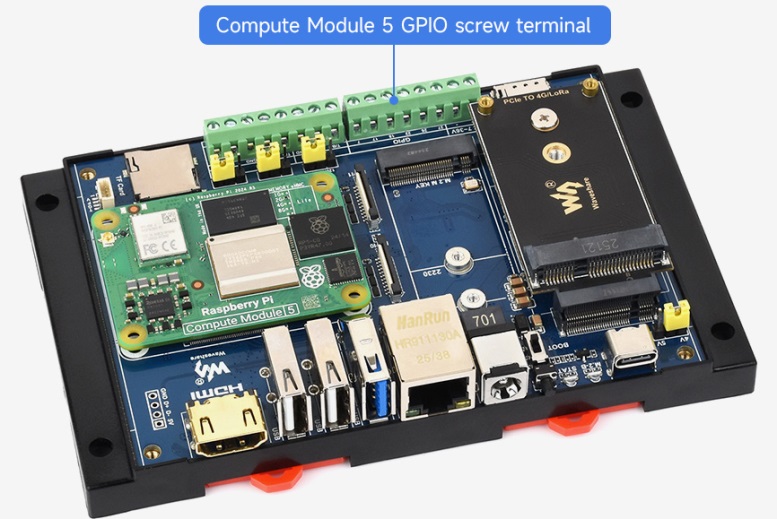

Адаптация 6 контактов GPIO и встроенного стандартного разъема CM5, подходит для модуля вычислительного модуля 5 Lite/серии eMMC

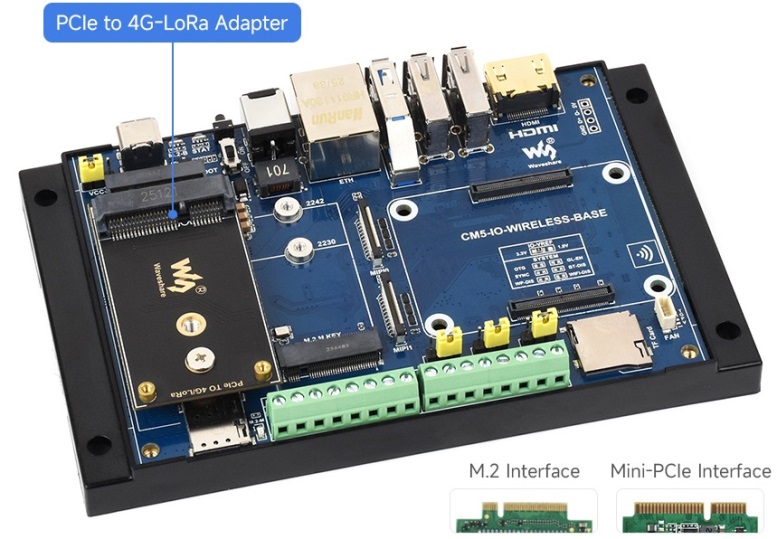

Поддержка модулей связи 4G/5G/LoRa
Встроенный слот M.2 и адаптер Mini-PCIe, совместимый с 4G/5G/LoRa и другими модулями связи с интерфейсом M.2 или Mini-PCIe

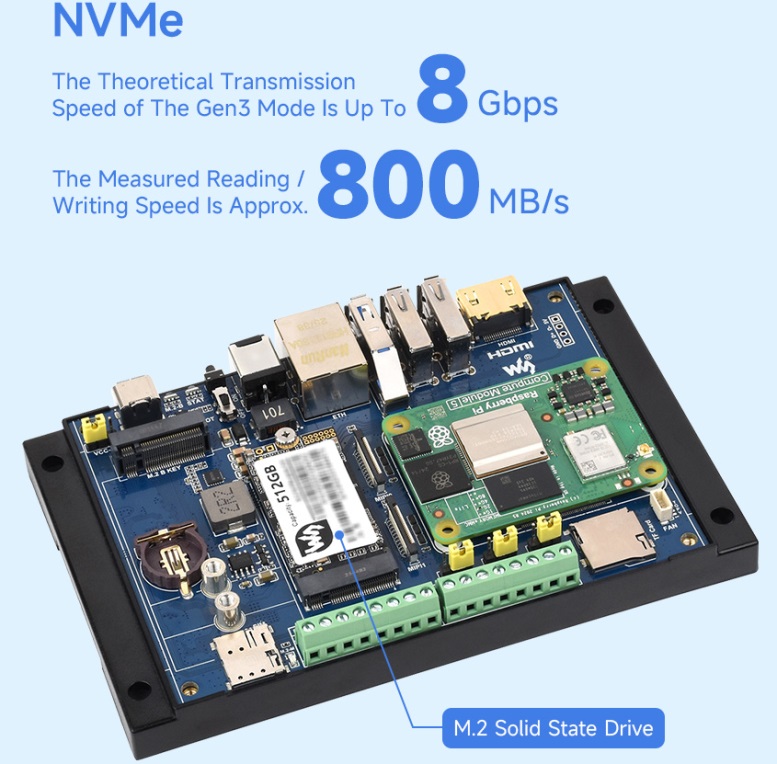

Поддержка подключения к накопителю M.2 NVMe
Быстрая скорость чтения/записи по сравнению со слотом для карт TF Raspberry Pi, что значительно улучшает эффективность чтения/записи системы или файлов. Поддержка загрузки Pi5 из твердотельного накопителя NVME.

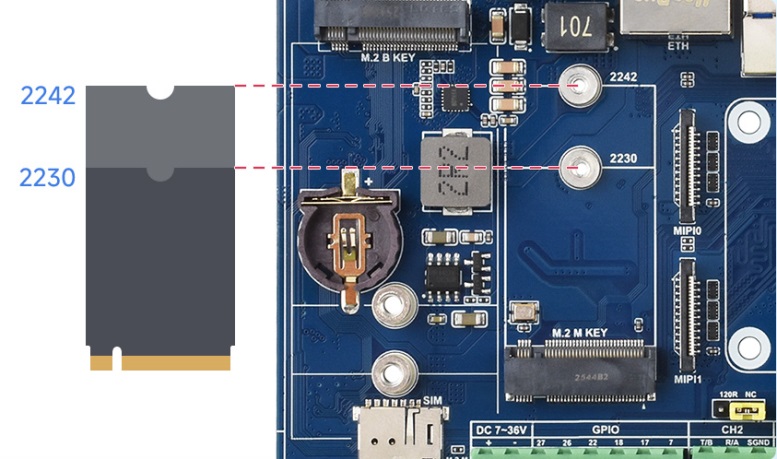

Совместимые размеры накопителей M.2

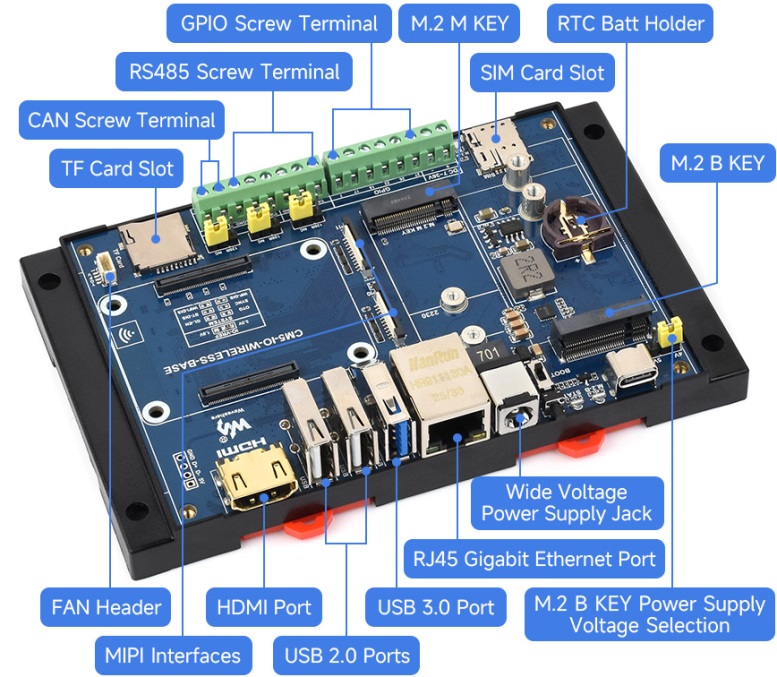

Более богатых интерфейсов
Имеет несколько интерфейсов, включая USB 3.0/CAN/RS485/M.2 M KEY / M.2 B KEY, прост в использовании

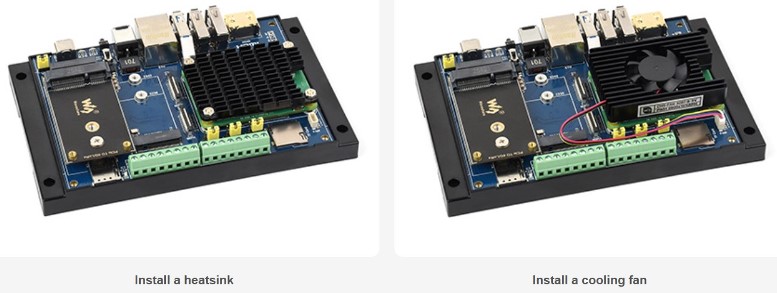

Зарезервированное пространство для системы охлаждения CM5

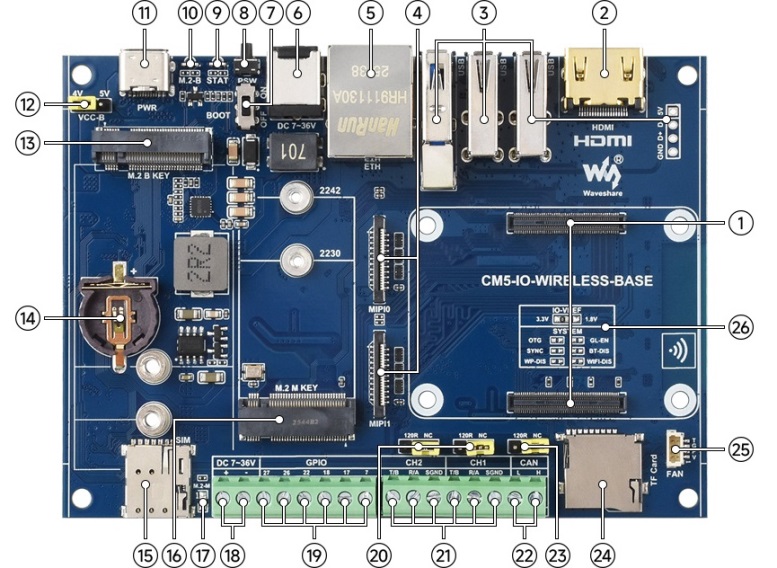

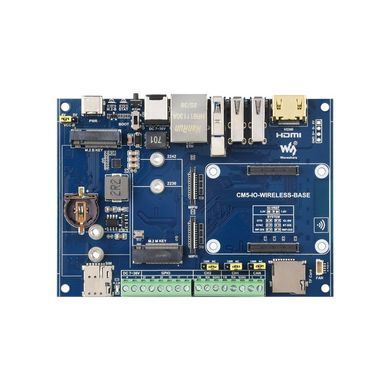

Обзор платы

1. Разъем CM5. Совместим со всеми версиями вычислительного модуля 5.
2. Интерфейс HDMI. Поддерживает выход 4K.
3. Порты USB. 2 стандартных порта USB 2.0 Type-A, 1 порт USB 2.0 4PIN, 1 порт USB 3.2 Gen1 Type-A, USB 3.2 Gen1 поддерживает скорость до 5 Гбит/с.
4. Два интерфейса MIPI. Поддерживает подключение дисплея DSI или камер CSI.
5. Порт Ethernet 1000M. Порт RJ45 1000M, поддерживает сетевые подключения 10M/100M/1000M.
6. Разъем питания постоянного тока. Поддерживает вход питания постоянного тока 7V ~ 36V (не подключайте питание одновременно с винтовым клеммным зажимом).
7. Кнопка BOOT. Установите в положение ON перед включением; плата переключится в режим программирования после включения.
8. Кнопка питания PSW. Длительное нажатие для принудительного отключения питания, короткое нажатие на мягкое выключение или включение питания.
9. Светодиодный индикатор состояния системы.
10. Светодиодный индикатор состояния M.2 B KEY.
11. Порты питания и USB. Вход питания 5 В постоянного тока; также может использоваться в качестве интерфейса программирования eMMC или порт USB OTG.
12. Выбор питающего напряжения M.2 B KEY. Выбор диапазона рабочих напряжений для M.2 B KEY. Модули 4G/5G нуждаются в 4 В; модули LoRa нуждаются в 5 В.
13. M.2 B KEY. Поддерживает модули связи M.2 B KEY 4G/5G или другие модули связи на базе USB; можно использовать с адаптером для подключения модуля Mini-PCIe LoRa.
14. Разъем для батареи RTC. Может принимать батарейку-таблетку ML/CR1220.
15. Слот для SIM-карты. Принимает стандартную Nano-SIM-карту для подключения 5G, 4G, 3G или 2G.
16. M.2 M Кей. Поддерживает SSD-накопители NVMe 2242/2230 или модули искусственного интеллекта.
17. Светодиодный индикатор состояния M.2 M KEY.
18. Винтовой вывод питания постоянного тока. Поддерживает вход питания постоянного тока 7V ~ 36V (не подключайте питание одновременно с разъемом источника питания постоянного тока).
19. Винтовой вывод GPIO. Непосредственно подключен к ядру вычислительного модуля 5; Будьте осторожны при резервировании компонентов защиты при выполнении специальных операций управления.
20. Выбор резистора терминала RS485 120R. Перемычка резистора конечной точки RS485.
21. Изолированная винтовая клемма CAN. Двойной RS485 с молнией/перенапряжением 600 Вт и защитой от электростатического разряда 15 кВ (дополнительные перемычки балансировочного резистора 120 Ом).
22. Изолированная винтовая клемма CAN. Защита от электростатического разряда и защита от переходных пиков напряжения (зарезервирован выбор балансировочного резистора 120R).
23. Выбор резистора терминала CAN 120R. Перемычка резистора конечной точки CAN.
24. Слот для карты TF. Для вставки карты TF, загруженной системой, для загрузки Compute Module 5 Lite.
25. Разъем вентилятора. 5V 4PIN JST-SH PWM-разъем вентилятора для подключения вентилятора охлаждения.
26. Резистор конфигурации системных функций.

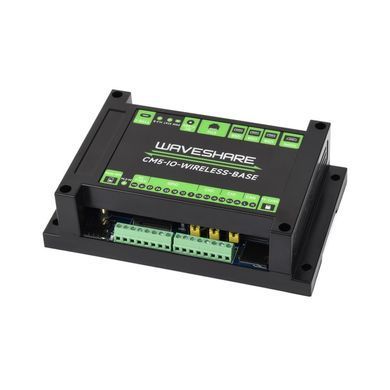

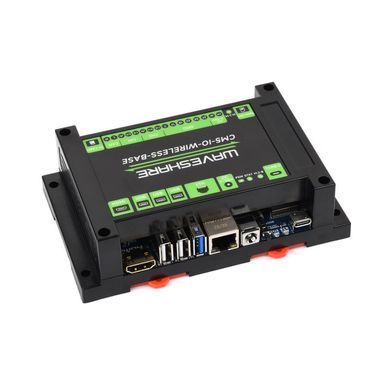

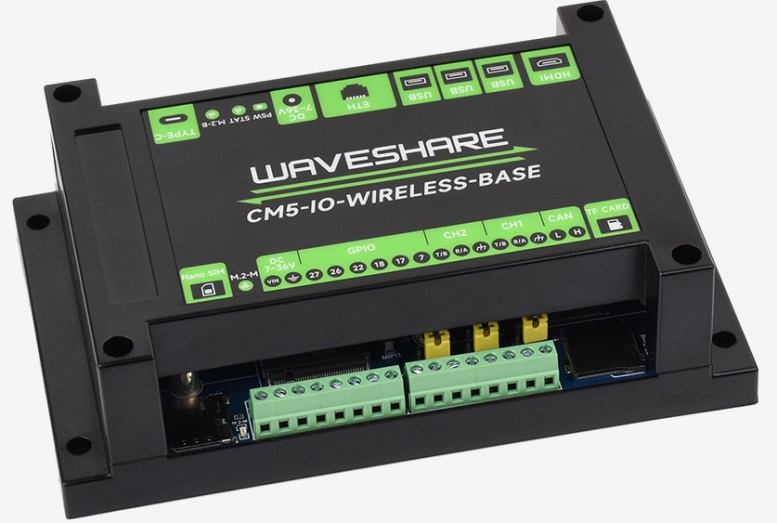

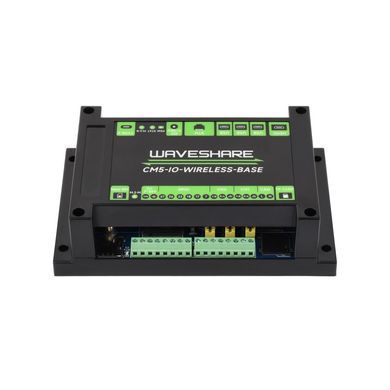

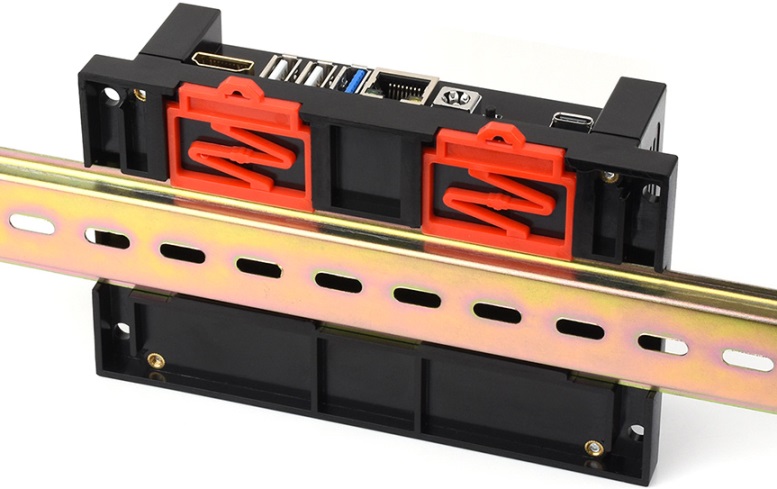

Опора для рельсового монтажа
защитный корпус из ABS-пластика для рельсового монтажа, прост в установке, более безопасна эксплуатация.

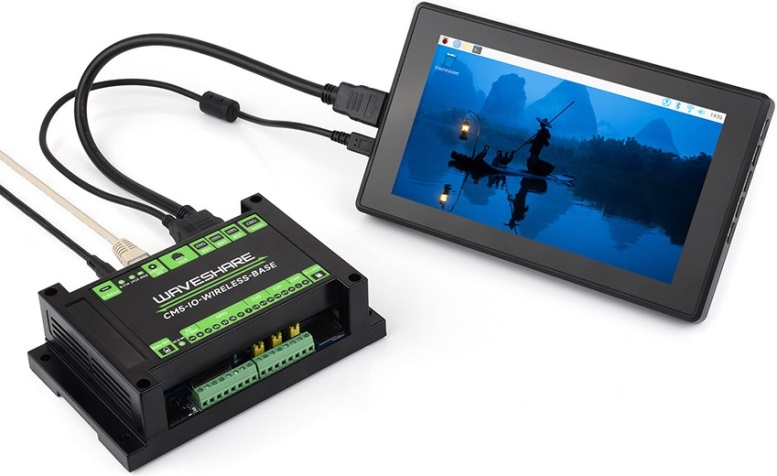

Пример применения
подходит для шлюза Интернета вещей, маршрутизатора 4G/5G, шлюза LoRa, сбора и мониторинга данных Интернета вещей, промышленного ПЛК или других промышленных применений

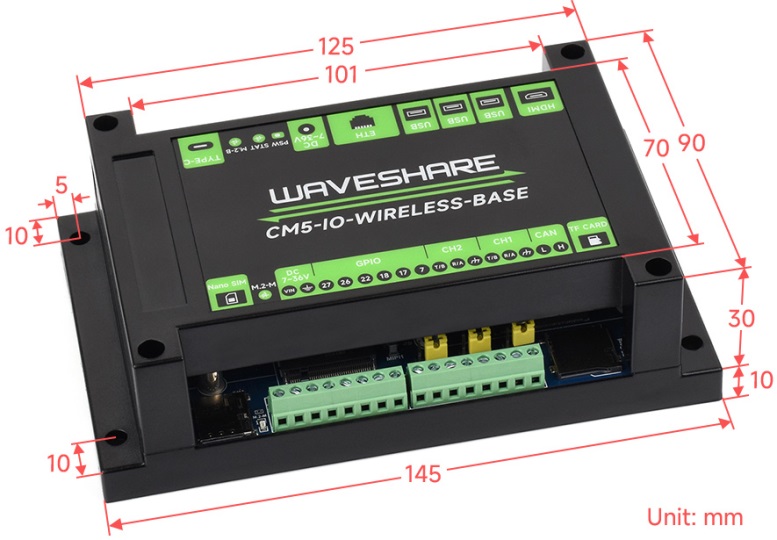

Габаритные размеры:   145 х 90 х 40 мм.

WIKI: https://docs.waveshare.com/CM5-IO-WIRELESS-BASE

Вес: 0.207 кг

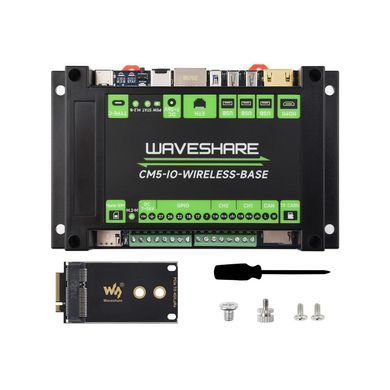

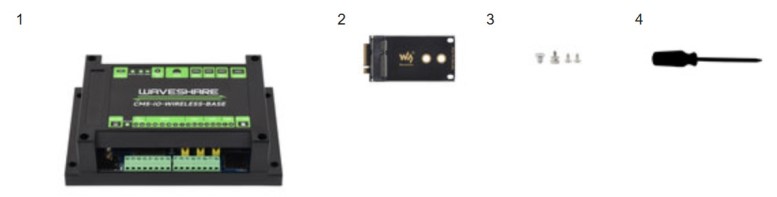

Комплект поставки:

1. CM5-IO-WIRELESS-BASE  x1.
2. Адаптер PCIe на 4G/LoRa  x1.
3. Набор винтов x1.
4. Отвертка x1.
