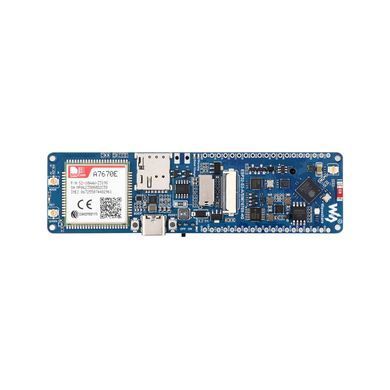

ESP32-S3-A7670E-4G-EN Development Board – это мощная платформа для разработки, сочетающая в себе высокий уровень функциональности и расширенные возможности связи. Она поддерживает LTE Cat-1/2G для быстрой и надежной связи, а также WiFi и Bluetooth для беспроводного подключения. Кроме того, плата также поддерживает телефонные вызовы и SMS, что делает ее идеальным выбором для разработки коммуникационных приложений и систем IoT, которые требуют высокой скорости передачи данных и расширенных возможностей связи. Поддержка GNSS позволяет использовать платформу для точного определения местоположения.
Эта многофункциональная и высокопроизводительная плата разработки микроконтроллеров, разработанная компанией Waveshare, имеет встроенный коммуникационный модуль A7670E 4G, встроенный интерфейс камеры серии OV, слот для карты TF, цветной светодиод RGB, держатель батареи 18650 , интерфейс зарядки солнечной панели и других периферийных устройств. Использует чип ESP32-S3R2, который интегрирует Wi-Fi с низким энергопотреблением и BLE 5.0, встроенную внешнюю флеш-память 16 МБ и 2 МБ PSRAM, встроенный аппаратный ускоритель шифрования, генератор случайных чисел, HMAC и модуль цифровой Интернет вещей. Оснащен модулем связи A7670E Cat-1 4G для подключения к мобильной сети и удовлетворения требований к низкой мощности IoT, мобильным устройствам, внешнему мониторингу, умному дому и другим приложениям.
Основные особенности:
- Содержит чип ESP32-S3R2 с высокопроизводительным 32-разрядным двухъядерным процессором Xtensa® LX7, способным работать на частоте 240 МГц.
- Имеет встроенную 512 КБ SRAM, 384 КБ ROM, 2 МБ PSRAM и 16 МБ флэш-памяти
- Имеет встроенную двухрежимную беспроводную связь Wi-Fi 2,4 ГГц и Bluetooth LE, что обеспечивает превосходную радиочастотную производительность.
- Оснащена сотовым модулем A7670E-FASE, поддерживает сеть 4G Cat-1/2G, позиционирование GNSS, телефонные звонки, SMS и другие функции
- Телефонные вызовы и SMS: поддержка этих функций делает платформу достаточно универсальной для разработки коммуникационных приложений.
- Встроенная микросхема переключения USB и DIP-переключатель для переключения на использование интерфейса USB A7670E, подходит для подключения к ПК для коммутируемого доступа в Интернет или отладки модуля A7670E
- Зарядка литиевой батареи на борту, зарядка от солнечных батарей, управление питанием, измерение емкости батареи и связанные схемы защиты поддерживает зарядку через USB и солнечную батарею с измерением емкости батареи в реальном времени
- Встроенный держатель батареи 18650 (батарея 18650 НЕ входит в комплект), адаптированный контактный разъем VBAT для подключения внешней литиевой батареи 3,7 В с защитой от обратного хода.
- Различные периферийные интерфейсы, такие как интерфейс камеры, слот для карты TF, USB-порт, разъем 38PIN и т.п., которые легко расширить и получить различные функции
- Встроены несколько DIP-переключателей для включения/выключения камеры, переключения каналов USB во избежание конфликта интерфейса и настройки включения/выключения питания для некоторых цепей для уменьшения энергопотребления
- Наличие поддержки GNSS позволяет использовать платформу для точного определения местоположения.

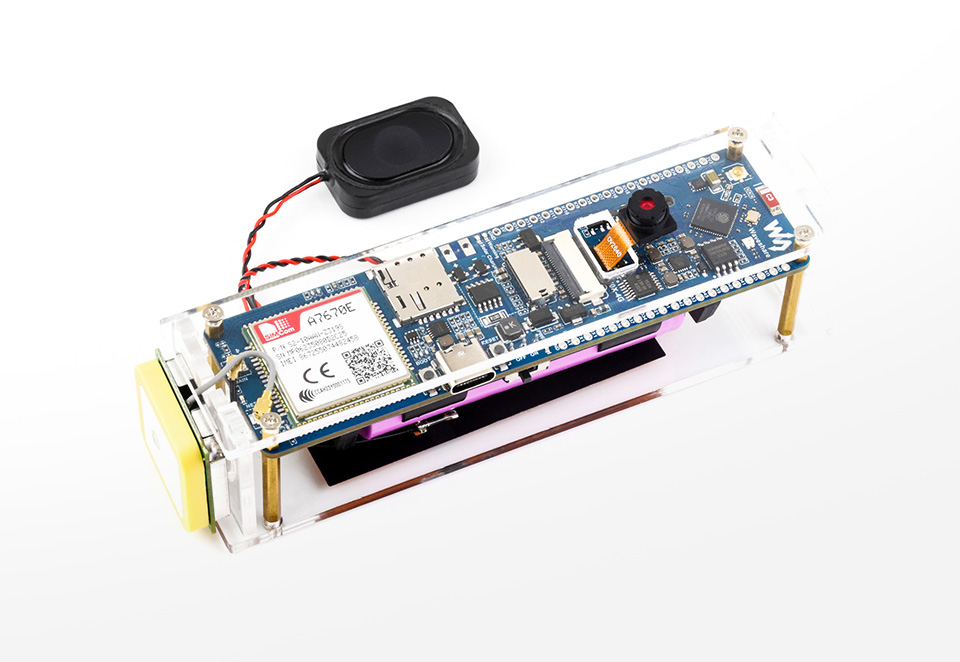

- Поставляется с высокоточной керамической антенной GNSS, камерой OV2640, мини-динамиком, акриловым футляром и т.п., легко разрабатывать разные программы
- Расширенные возможности разработки Удобный интерфейс ESP32-S3 позволяет разработчикам быстро создавать и тестировать различные проекты.
- Поставляется с онлайн-ресурсами разработки и пособием (включая учебные пособия, демонстрации для портативного Wi-Fi 4G и другие примеры IoT)
Технические данные:
ПАРАМЕТРЫ СВЯЗИ
- Диапазон частот: LTE-FDD: B1, B3, B5, B7, B8, B20
- Передача данных: ≤5 Мбит/с (UL)
- ≤10 Мбит/с (DL)
- ГНСС: GPS, BeiDou, ГЛОНАСС
РАБОЧИЕ ПАРАМЕТРЫ
- Способ питания: USB-порт, держатель литиевой батареи 18650 (батарея 18650 НЕ входит), контактный разъем
- Входное напряжение:
- 5 В (порт USB/5 В контактный разъем)
- 3,7 ~ 4,2 В (держатель литиевой батареи 18650 / контактный разъем VBAT)
- Логический уровень: 3,3 В
Предоставляет портативное решение 4G WiFi
ESP32-S3 подключается к A7670E через USB, чтобы включить сеть 4G, одновременно активируя точку доступа Wi-Fi AP, позволяя смартфонам или другим терминалам WiFi подключаться и получать доступ к сети

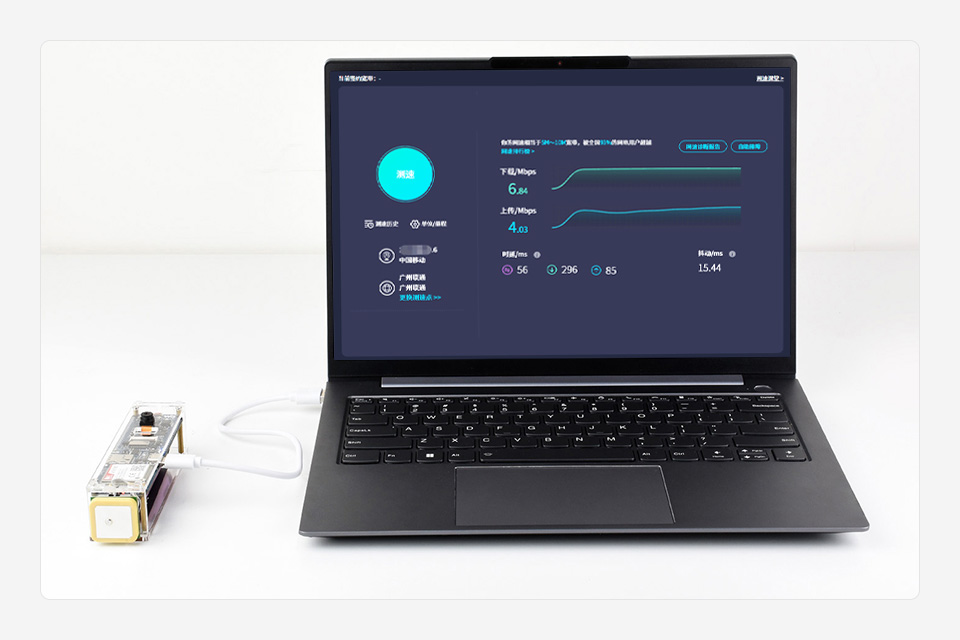

Поддерживает Windows/Linux Dail-Up Internet
Встроенная микросхема переключения USB и DIP-переключатель для переключения на использование интерфейса USB A7670E подходит для подключения к ПК для коммутируемого доступа в Интернет или настройки модуля A7670E

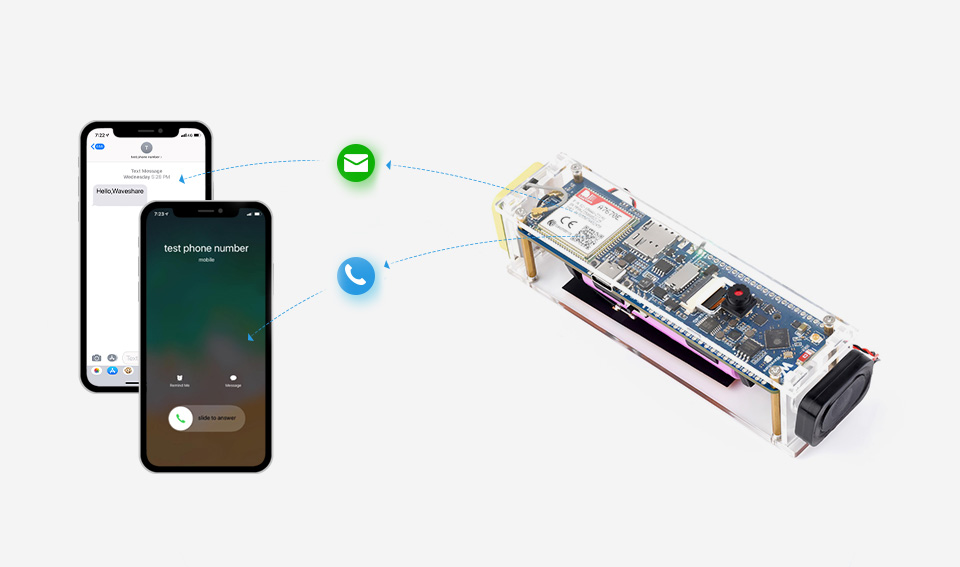

Поддержка телефонных звонков и SMS
Совершение телефонных звонков или отправка SMS с помощью AT-команд со встроенным микрофоном и динамиком

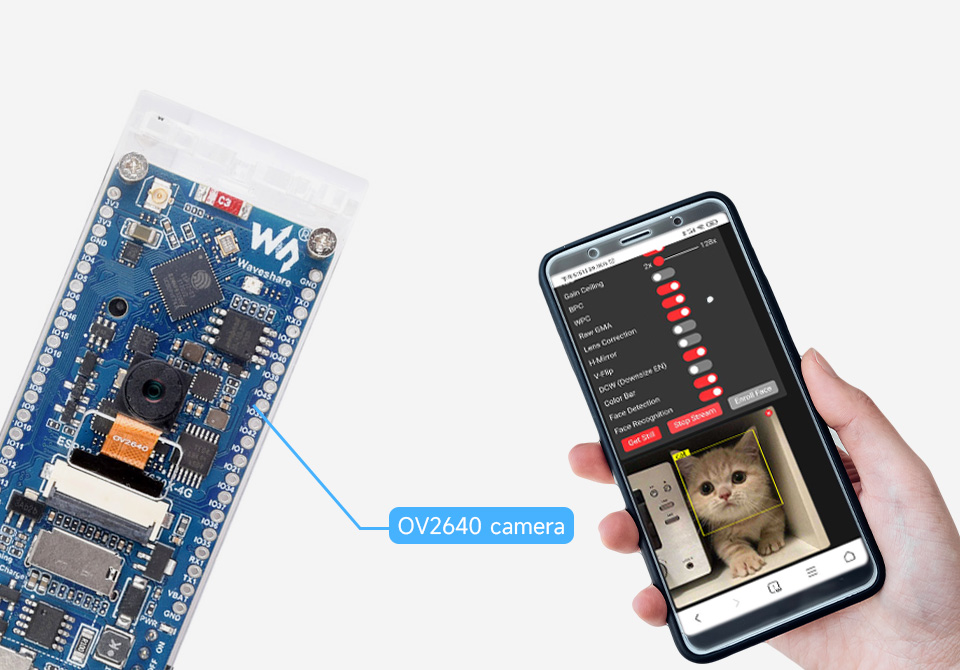

Поддерживает распознавание изображений
Встроенный 24-контактный интерфейс камеры поставляется с камерой OV2640
Совместим с ESP32-Camera Framework, подходит для распознавания лиц
Поддерживает зарядку через солнечную панель или порт USB
Зарядка встроенной литиевой батареи, зарядка от солнечной энергии, управление питанием, измерение емкости батареи и связанные схемы защиты поддерживает зарядку через USB и солнечную батарею с измерением емкости батареи в реальном времени
Пример применения
Предоставляет несколько сетевых демонстраций из Waveshare.Cloud, используя легкий протокол MQTT для достижения службы визуализации данных

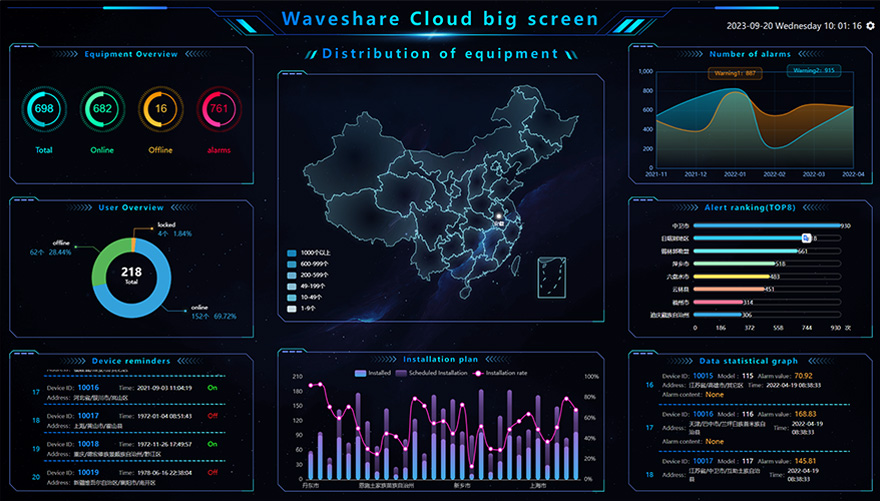

Поддержка Waveshare.Cloud
Предоставляет учебник и демонстрацию для быстрого запуска интеллектуальных решений IoT с широкоэкранным дисплеем визуализации данных для различных сценариев применения

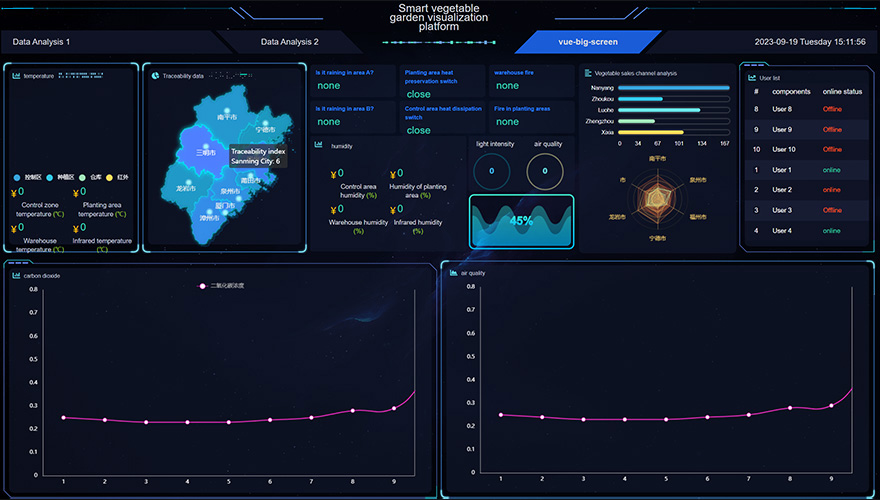

Разумные садовые решения:
ESP32-S3-A7670E-4G может сообщать различные данные датчиков сада через MQTT, чтобы дистанционно управлять включением/выключением устройства, орошением, удобрением и т.д.

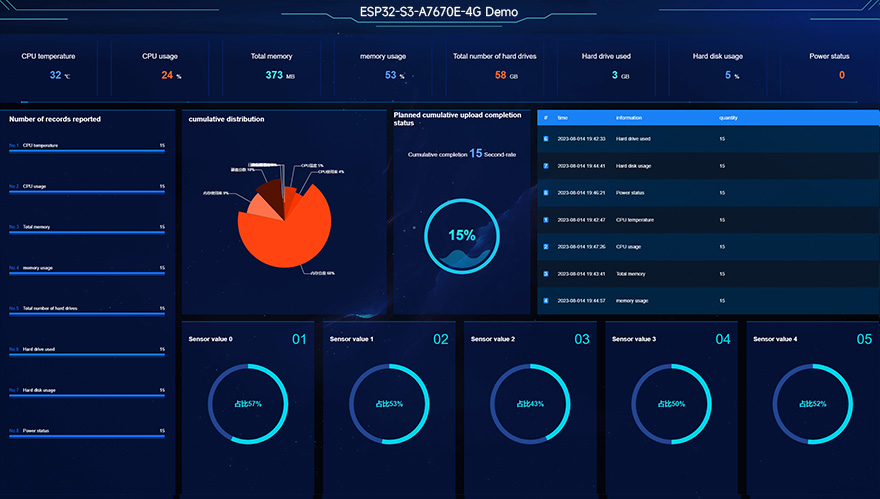

Облачный мониторинг производительности сервера:
ESP32-S3-A7670E-4G может сообщать разные параметры производительности сервера Raspberry Pi через MQTT и отслеживать состояние работы в режиме реального времени через облачную платформу.
IoT GPS мобильное позиционирование:
ESP32-S3-A7670E-4G может регулярно сообщать данные модуля позиционирования GPS через MQTT для реализации мобильного обнаружения, позиционирования животных или устройств и отслеживания и т.п.
Сценарии применения

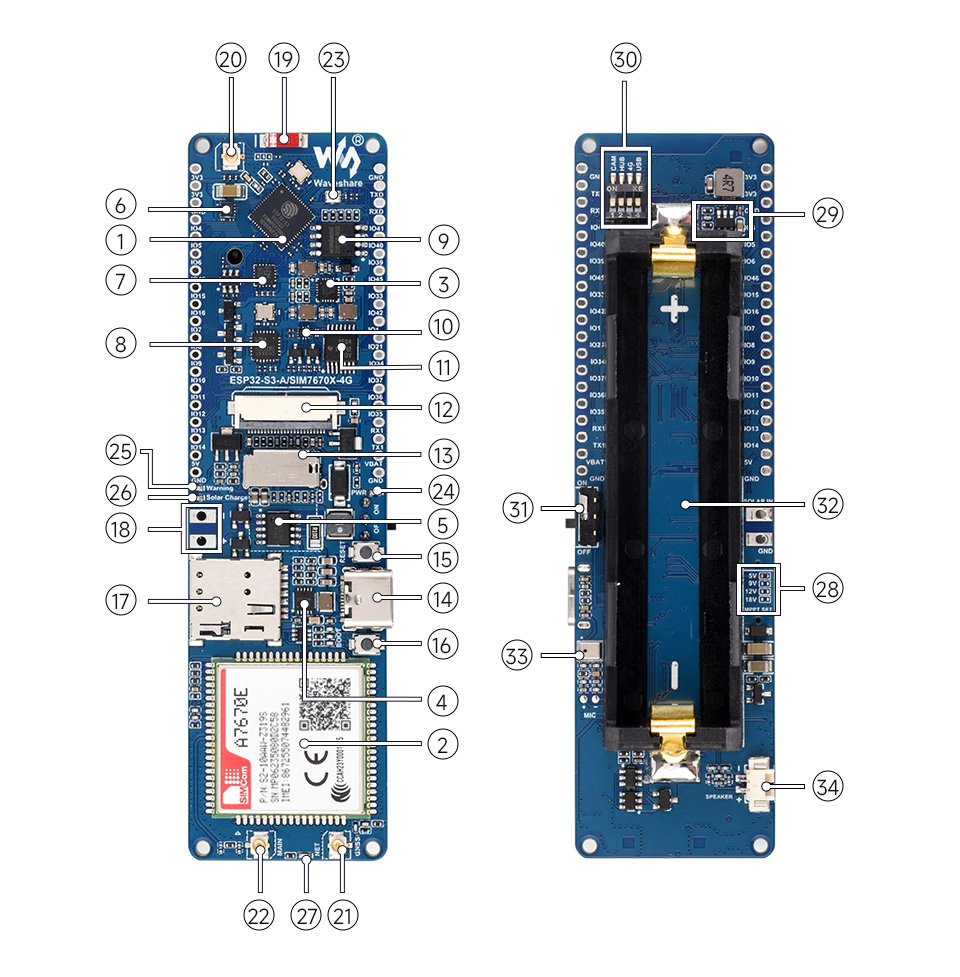

Элементы платы:
- ESP32-S3R2
- A7670E-FASE
- EA3036C – 3-канальная выходная мощность DC-DC
- ETA6098 - IC зарядки аккумулятора
- CN3791 – IC для зарядки солнечной энергии
- MAX17048G - ИС измерения напряжения батареи
- CH343 - UART в USB IC
- CH334 - USB ХАБ
- W25Q128JVSIQ - Внешняя флэш-память 16 МБ
- FSUSB42UMX – микросхема коммутации USB
- TXB0104PWR - преобразователь напряжения
- Интерфейс камеры 24PIN – совместим с такими камерами, как OV2640/OV5640
- Слот для TF карт
- Порт USB Type-C – встроенный CH343 и CH334, поддерживает подключение к UART и USB ESP32-S3. Встроенная микросхема переключения USB и переключатель DIP для переключения на использование интерфейса USB A7670E
- Кнопка RESET
- кнопка BOOT
- Слот для Nano SIM-карты
- Входной интерфейс солнечной панели – для подключения к солнечной панели 5В/6В/9В/12В/18В
- Бортовая антенна
- Разъем WiFi ESP32-S3 (IPEX 1) – по умолчанию используется встроенная керамическая антенна, поддерживающая подключение к внешней антенне WiFi с помощью модификации пайки
- Разъем GNSS (IPEX 1)
- Разъем LTE (IPEX 1)
- WS2812B – светодиод RGB
- Индикатор мощности
- Индикатор предупреждения о неправильном заряде батареи
- Индикатор потребления солнечной энергии
- Индикатор состояния сети
- Выбор входного напряжения солнечной энергии – для установки входного напряжения солнечной панели: уровень 5 В по умолчанию, для подключения к солнечной панели 5,5 В/6 В, поддерживает модификацию паяльных контактов для солнечных панелей 9 В/12 В/18 В
- SY8105IADC - Наружный вход DC-DC
- DIP-переключатель -
- CAM: для включения/выключения камеры
- HUB: для управления питанием драйвера USB HUB
- 4G: для управления питанием модуля A7670E
- USB: переключение на USB-канал модуля A7670E.
- Включение/выключение питания от аккумулятора
- Держатель батареи 18650
- Вход для микрофона
- Выход на динамик

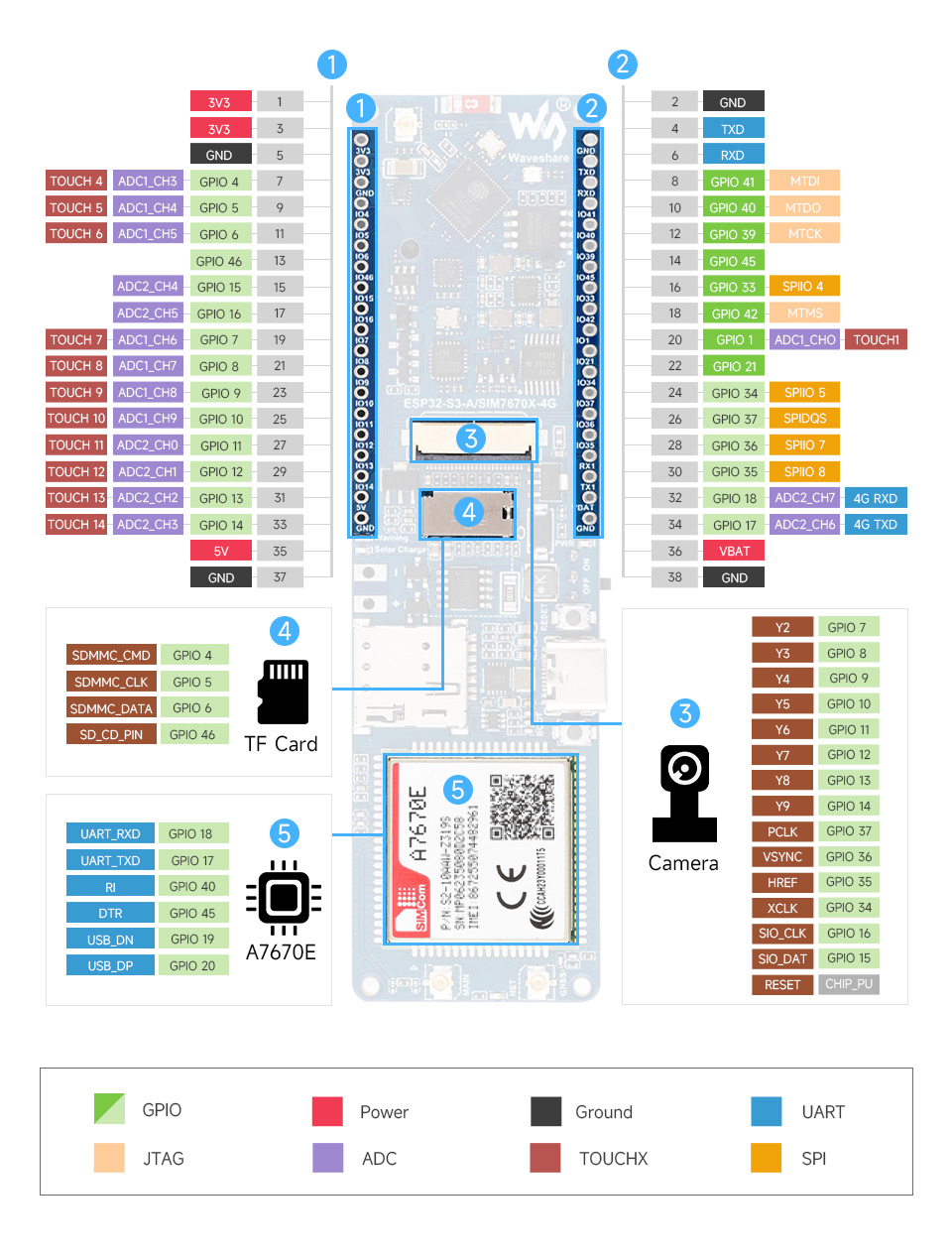

Распиновка:

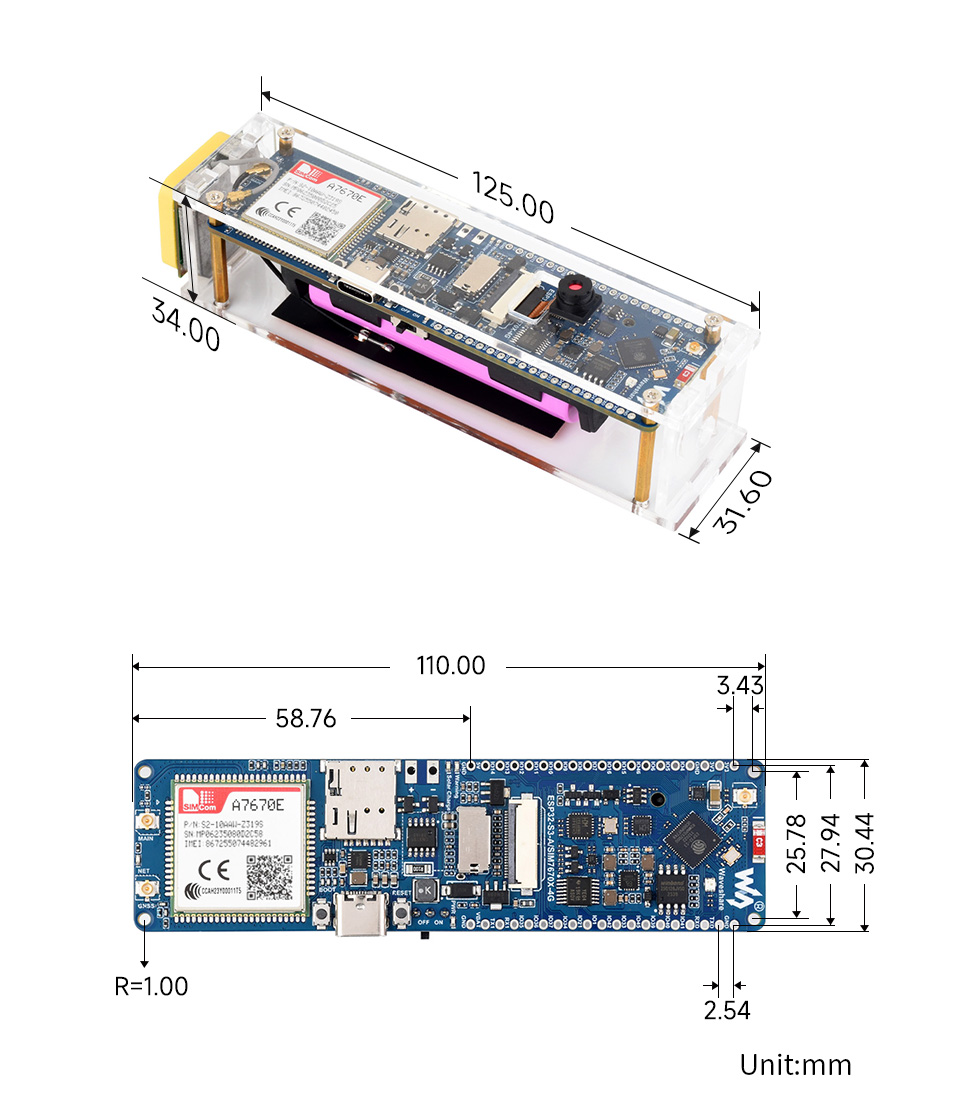

Габаритные размеры: 125 мм x 34 мм х 31,6 мм
WIKI:
Вес: 0,081 кг

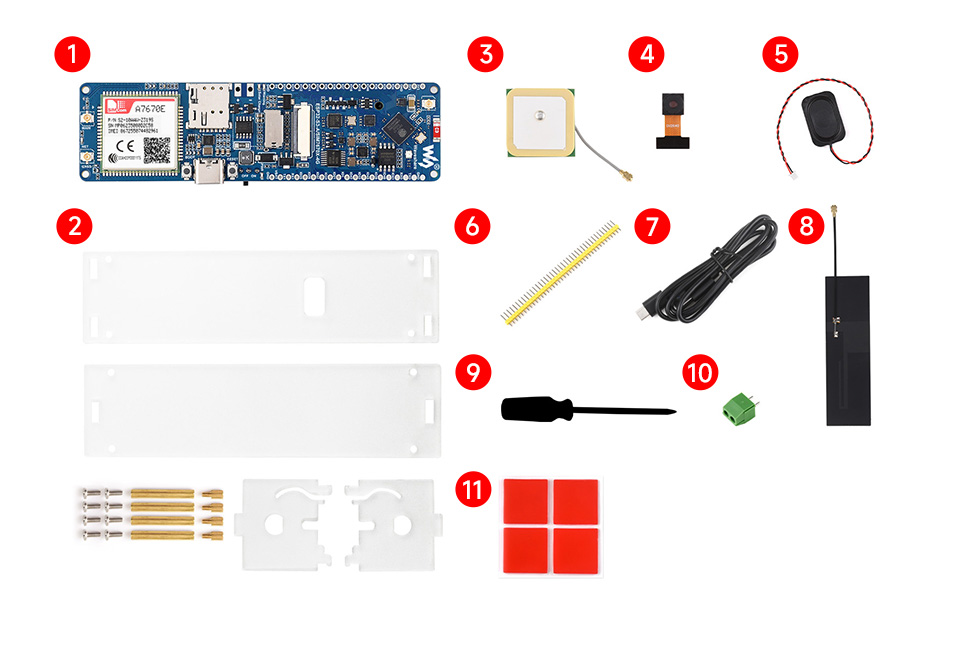

Комплект поставки:
- ESP32-S3-A7670E-4G x1

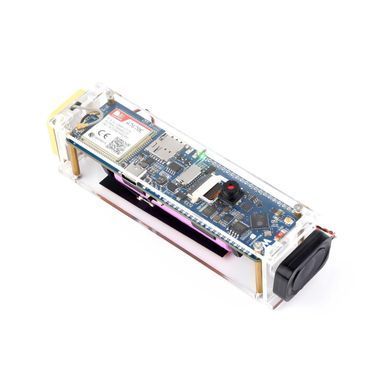

- Прозрачный акриловый корпус и упаковка винтов.
- GNSS керамическая антенна x1
- Камера OV2640 x1
- 8Ω 2W 2030 динамик x1
- 40PIN желтый прямой штифтовый разъем x1
- Кабель USB Type-A – Type-C 1 м x 1
- Антенна FPC x1
- Отвертка x1
- 2P винтовая клемма x1
- Двухсторонняя лента (4 шт.) x1
