Modbus RTU DC Monitor - это промышленный модуль для мониторинга параметров постоянного тока (DC) с поддержкой протокола Modbus RTU. Устройство обеспечивает точное измерение электрических параметров и передачи данных через интерфейс RS485, что позволяет легко интегрировать его в системы автоматизации, диспетчеризации и энергомониторинга. Модуль предназначен для непрерывного контроля таких параметров как напряжение, ток, мощность, энергопотребление и другие электрические характеристики. Благодаря поддержке стандарта Modbus RTU, он совместим с большинством PLC, SCADA-систем, HMI-панелей и промышленных контроллеров. Компактный форм-фактор, высокая точность измерений и надежность работы делают Modbus RTU DC Monitor оптимальным решением для мониторинга источников питания, аккумуляторных систем, солнечных электростанций и оборудования, работающего с постоянным током. Данный модуль является эффективным инструментом для точного контроля параметров постоянного тока и интеграции в современные системы промышленного мониторинга и автоматизации.
Основные особенности:
- Мониторинг параметров постоянного тока (DC).
- Поддержка протокола Modbus RTU.
- Интерфейс RS485 для промышленного обмена данными.
- Высокая точность измерения электрических параметров.
- Контролирует напряжение, ток, мощность и энергопотребление.
- Передача данных в режиме реального времени.
- Совместимость с PLC, SCADA и HMI системами.
- Компактный промысловый корпус.
- Простая настройка и интеграция.

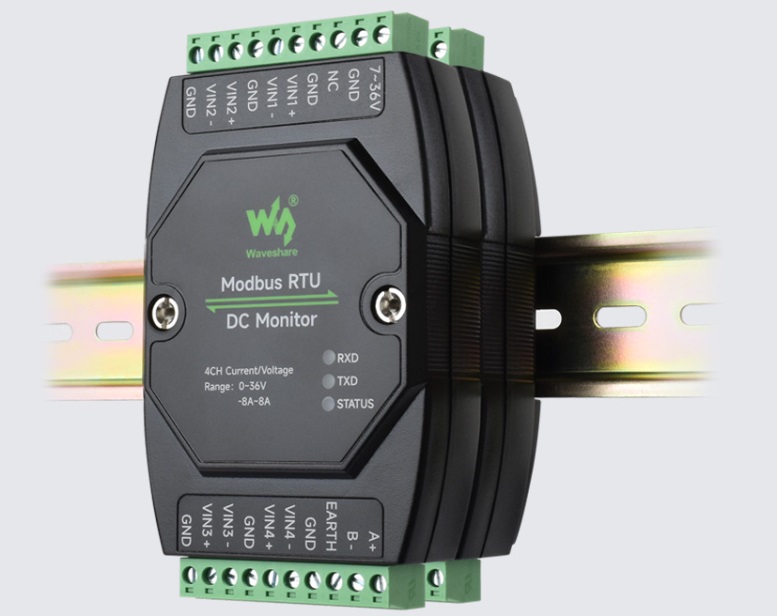

- Возможно крепление на стандартную направляющую DIN-рейку 35 мм с застежкой для крепления.
- Подходит для энергомониторинга, солнечных электростанций и аккумуляторов.
Технические характерстики:
- Интерфейс связи: RS485.
- Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000.
- Формат связи по умолчанию: 9600, N, 8, 1.
- Протокол Modbus: стандартный протокол Modbus RTU.
- Питание: DC 7~36V.
- Резистор измерения тока: 0,002Ω 1%.
- Диапазон измерения: напряжение: 0~36V; Ток: ±8A.
- Разрешение: 0,8mA.
Основная функция

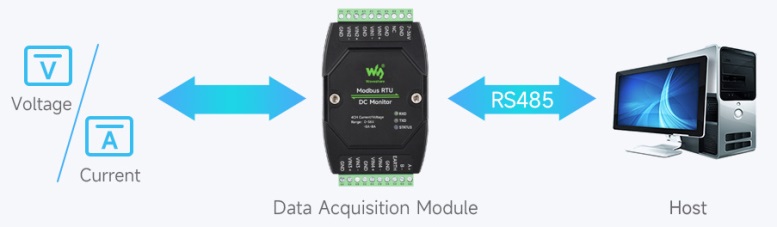

Поддерживает отправку команд Modbus RTU через RS485 для измерения постоянного тока, напряжения и данных о мощности.

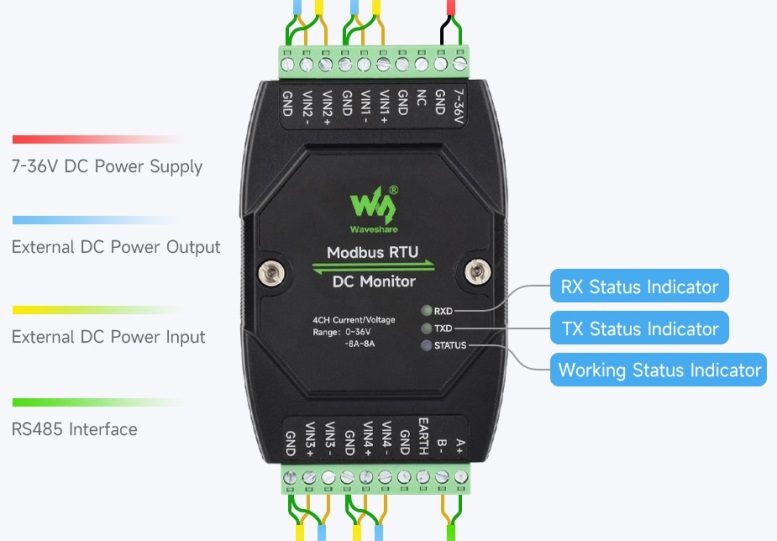

Обзор интерфейса
INx+ и INx- представляют входные и выходные клеммы тока. Модуль измеряет дифференциальное напряжение на резисторе измерения тока, последовательно соединенном между INx+ и INx-, для определения тока, протекающего через круг. Модуль поддерживает двунаправленное измерение тока.

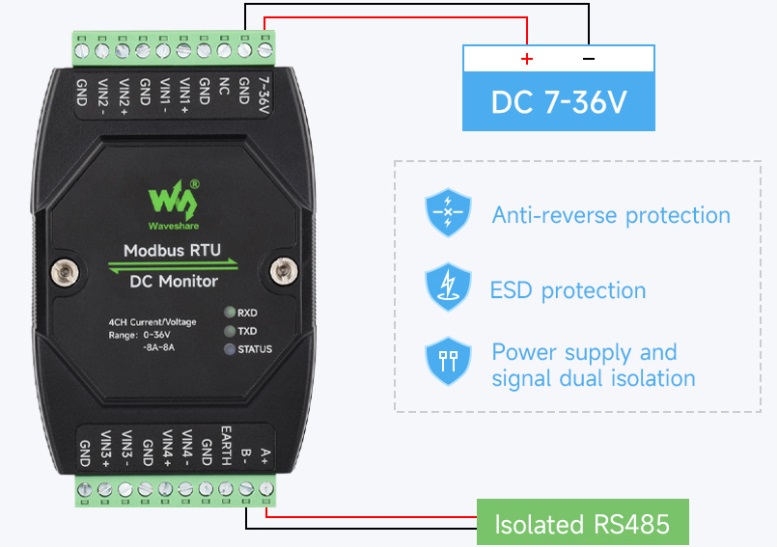

Широковольтный источник питания, изолированный интерфейс RS485
Предохранитель и защита от обратного хода, с двойной изоляцией питания и сигнала

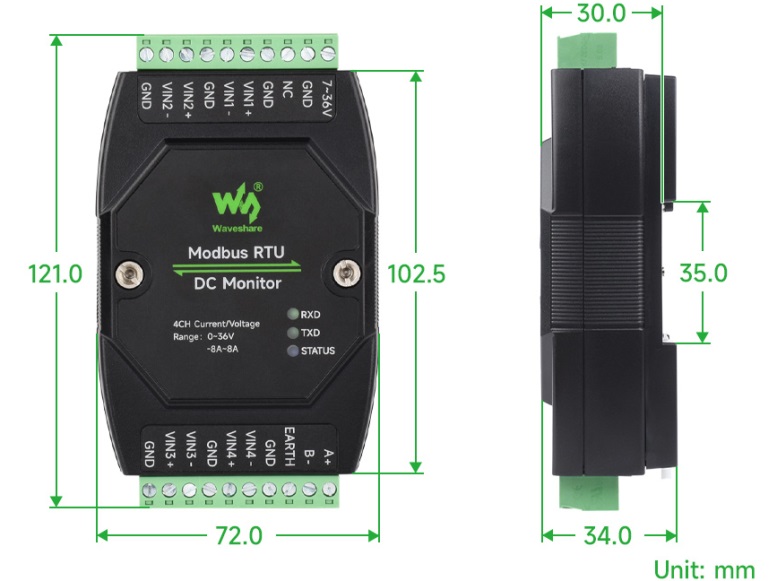

Габаритные размеры: 121 х 72 х 34 мм.
WIKI: https://docs.waveshare.com/Modbus_RTU_DC_Monitor
Вес: 0,152кг

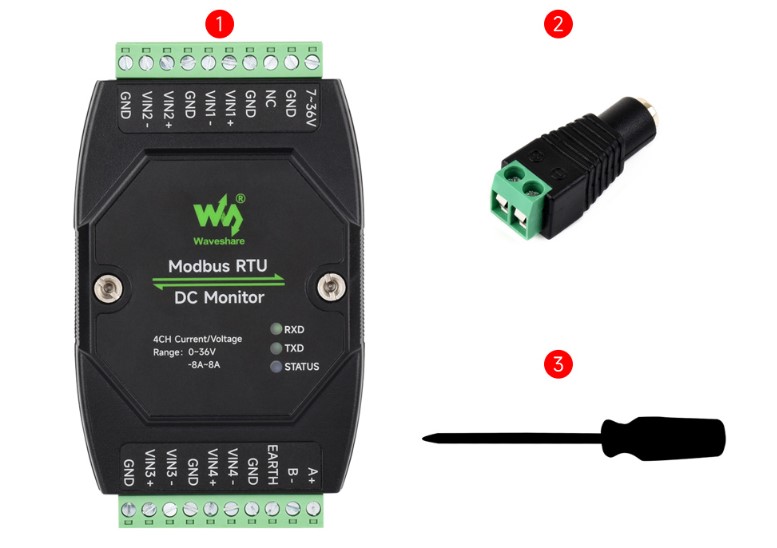

Комплект поставки:
- Монитор постоянного тока Modbus RTU x1.
- Адаптер клеммам питания x1.
- Отвертка x1.
