Несущая плата Raspberry Pi Compute Module 5 DUAL-ETH-MINI

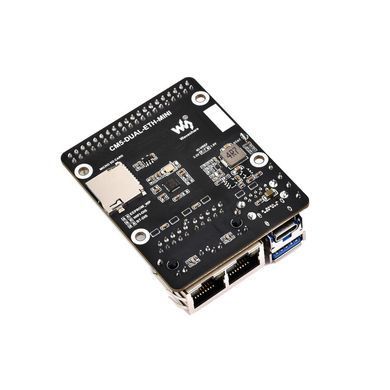

Несущая плата Raspberry Pi Compute Module 5 DUAL-ETH-MINI - это миниатюрная несущая плата для Raspberry Pi Compute Module 5.  Она оснащена 1 портом USB3.2 Gen1, двумя портами Gigabit Ethernet RJ45 и портом Type-C для питания и прошивки.

Основные особенности:

• Имеющийся разъем TYPE-C можно использовать как интерфейс USB SLAVE для записи изображений.
• Встроенный 1 порт USB 3.2 Gen1 по умолчанию.
• Встроенные 2 порта Gigabit Ethernet RJ45.
• Встроенная кнопка BOOT, вы можете нажать кнопку BOOT перед включением и подключиться к компьютеру через Type-C, чтобы устройство перешло в режим прошивки.
• Порт USB имеет максимальный выходной ток 2А.

ВНИМАНИЕ! Не подключайте другие устройства при использовании Type C для прошивки. Недостаточное питание для прошивки приведет к тому, что устройство не будет распознано. Не подключайте и не отключайте другие устройства, кроме USB и сетевого порта, когда устройство включено.


Технические характеристики:

• Разъем CM5: подходит для всех вариантов Compute Module 5.
• Сеть: 2 порта Gigabit Ethernet RJ45.
• Разъем: Raspberry Pi 40PIN GPIO.
• Порт USB: USB 3.2 Gen1 Type-A × 1.
• Разъем для вентилятора: 5V, 4-wire SH1.0 разъем.
• Питание: 5V, интерфейс Type-C.

Обзор интерфейсов платы:

1. 40PIN GPIO-разъем для подключения разного рода HAT.
2. Разъем CM5 подходит для всех вариантов Compute Module 5.
3. Кнопка PSW.
4. Кнопка BOOT.
5. Порт для батареи RTC.
6. Порт FAN для подключения вентилятора охлаждения, позволяет регулировать и измерять скорость вращения.
7. Порты RJ45 Gigabit Ethernet совместимы с 10/100/1000Mb/s:
   1. ETHERNET 0: оригинальный сетевой порт CM5.
   2. ETHERNET 1: расширенный сетевой порт PCIe.
8. Порт USB3.2 Gen1 Type-A.
9. Порт Type-C - 5В питания, или используется для программирования eMMC.
10. Слот для TF-карты.
11. RTL8111H - Gigabit NIC чип.
12. SYSTEM switch:
    1. EEPROM_WP: защита EEPROM от перезаписи
    2. WiFi_DIS: WiFi выключен, только для версий CM5 с беспроводной связью
    3. BT_DIS: Bluetooth выключен, только для версий CM5 с беспроводной связью
13. Индикаторы:
    1. Красный свет: состояние питания Raspberry Pi
    2. Зеленый свет: рабочее состояние Raspberry Pi

Габаритные размеры: 55мм х 68 мм

Wiki: https://www.waveshare.com/wiki/CM5-DUAL-ETH-MINI

Комплект поставки:

CM5-DUAL-ETH-MINI - 1 шт.
