Увага!!! Raspberry Pi Compute Module 4 не входить до комплекту поставки!!!
Raspberry Pi Compute Module 4 7" Touch Screen All-In-One Kit (21606) – многофункциональный 7-дюймовый сенсорный экран All-In-One Kit, разработанный для Raspberry Pi CM4 (EU-версия) с 5-мегапиксельной камерой и в алюминиевом корпусе с системой охлаждения. Используется для проектов Raspberry Pi, где требуется несколько периферийных устройств, а также в промышленных приложениях.
Основные особенности:
- CM4 SOCKET подходит для всех вариантов Compute Module 4
- Gigabit Ethernet RJ45
- M.2 M KEY, поддерживает твердотельный накопитель NVME
- USB USB 2.0 × 4
- Изолированный RS485, RS232, GPIO и I2C
- ДИСПЛЕЙ 7 дюймов, 800 × 480 пикселей, 5-точечный емкостный сенсорный экран, панель из закаленного стекла
- КАМЕРА 5 МП, F2.4, фиксированное фокусное расстояние 3,89 мм, поддерживает запись видео
- ВИДЕО HDMI, поддерживает вывод 4K 30fps
- Часы реального времени RTC с разъемом для батареи и возможностью пробуждения вычислительного модуля Raspberry Pi CM4
- Слот для карт памяти MicroSD для вариантов Compute Module 4 Lite (без eMMC)
- ВЕНТИЛЯТОР 5В/12В, позволяет регулировать и измерять скорость
- Двухканальные динамики 8 Ом 2 Вт
- ВХОД ПИТАНИЯ 7-36В
- РАЗМЕРЫ 196,68 × 114,42 мм

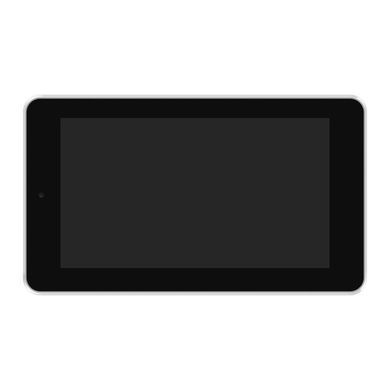

7-дюймовый экран из закаленного стекла и 5-точечный емкостный сенсорный экран
Фронтальная камера 5 МП

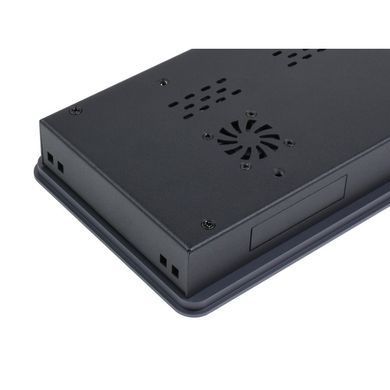

Корпус из алюминиевого сплава содержит внутри двухканальные динамики и систему охлаждения с вентилятором
Яркость подстраивается при помощи ПО

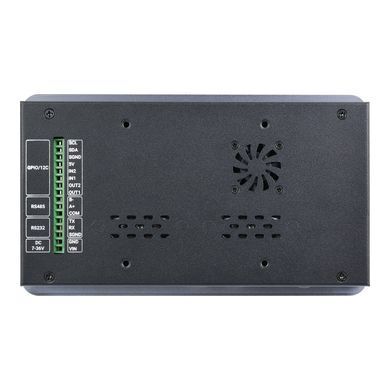

Интерфейсы:
Элементы платы:
- Разъём СМ4 подходит для всех вариантов Compute Module 4
- Вход питания 7 ~ 36 В постоянного тока
- Индикатор состояния СМ4
PWR: индикатор питания Raspberry Pi
ACT: индикатор рабочего состояния Raspberry Pi - Разъем HDMI поддерживает вывод 4K 30 кадров в секунду
- RJ45 Гигабитный 10/100/1000M совместимый Ethernet
- 4x USB 2.0, для подключения различных USB-устройств
- Слот для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО вариант Lite)
- USB-порт для программирования
- Выбор загрузки
ON: CM4 будет загружаться с интерфейса USB-C.
OFF: CM4 будет загружаться с карты eMMC или Micro SD. - Разъем MIPI CSI подключен к фронтальной камере 5MP
- Изолированный I2C для управления или чтения данных с устройств через I2C
- Изолированный GPIO для управления или обнаружения устройств через GPIO
- Изолированный RS485
- Изолированный RS232
- Клеммы входа питания 7 ~ 36 В постоянного тока
- Терминальный резистор RS485 и выбор логического уровня GPIO
RS485: подключить/отключить резистор 120R
GPIO: выбор логического уровня GPIO - Держатель батареи часов реального времени (поддерживает тип батарей CR1220)
- Разъём сенсорного экрана подключен к емкостному сенсорному экрану
- Разъем дисплея подключен к 7-дюймовому дисплею 800×480
- M.2 M KEY поддерживает твердотельный накопитель M.2 M KEY NVME или другие коммуникационные модули, использующие канал PCIe
- Разъём динамика (аудио выход)
- Разъём для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
- Конфигурация прерывания RTC
GL-EN: Отключение CM4 при прерывании RTC
PI-RUN: CM4 перезагрузится при прерывании RTC
D16: контакт D16 срабатывает при прерывании RTC (по умолчанию) - Конфигурация системных функций
BT_DIS: Bluetooth отключен, ТОЛЬКО для CM4 с вариантом антенны
WiFi_DIS: WiFi отключен, ТОЛЬКО для CM4 с вариантом антенны
WP_DIS: переключатель режима загрузки, используется ТОЛЬКО, если НЕ загружается с eMMC или SD-карты - Выбор источника питания ВЕНТИЛЯТОРА: выберите питание 5 В (по умолчанию) или 12 В для привода вентилятора.
- Выбор IO-VREF: установите логический уровень ввода-вывода CM4 на 3,3 В (по умолчанию) или 1,8 В.
- Переключатель RS485
GPIO13/12: использование устройства ttyAMA1 (по умолчанию)
GPIO15/14: использование устройства ttyS0 - Выбор шины RTC/FAN I2C
SDA0/SCL0: I2C-10 используется совместно с CSI/DSI
GPIO3/2: I2C-1 используется совместно с 40-контактным GPIO (по умолчанию)
Габаритные размеры: 197мм х 115мм
Информация для разработчиков (Wiki): CM4-DISP-BASE-7A-BOX
В комплекте поставки:
- 7" Touch Screen All-In-One Kit x1
- Адаптер питания 12 В 2 А (EU) x1
- Отвертка x1
1.
2.
3.
Вес: 0.898 kg
