Raspberry Pi Compute Module 4 - не входит в комплект поставки!

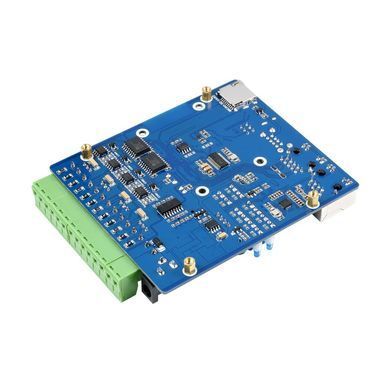

Raspberry Pi Compute Module 4 Dual ETH Quad RS485 Base Board (B) (21666) – это базовая плата для Compute Module 4 Lite/eMMC, подходящая для оценки работы вычислительного модуля Raspberry Pi CM4 или для его интеграции в конечные продукты, требующие многоканальной связи RS485 или другого промышленного контекста.
Пример использования:
Внимание! Все посторонние устройства, кабели и модули приведены только для демонстрации и не входят в комплект поставки.
Технические характеристики:
| Разъём CM4 | подходит для всех вариантов Compute Module 4 |
|---|---|
| Сеть | разъем Gigabit Ethernet RJ45 |
| Разъем | изолированный RS485×4, винтовая клемма питания × 1 |
| USB | USB 2.0 Type A разъем × 2 |
| Камера | MIPI CSI-2 порт × 2 (15pin 1.0mm FPC разъем) |
| Видео | HDMI порт × 1, поддержка выхода 4K 30fps |
| RTC | Часы реального времени с гнездом для батареи и возможностью вывода Compute Module 4 из спящего режима |
| Разъем вентилятора | позволяет регулировать скорость, 5В |
| Хранение данных | Гнездо для карты Micro SD для вариантов Compute Module 4 Lite (без eMMC) |
| Индикаторы | Индикатор питания × 1, индикатор состояния CM4 × 1, Светодиод пользователя × 2, индикатор связи RS485 × 8 |
| Вход питания | 7-36V (круглый разъем) |
| Габаритные размеры | 93.6 × 108.8mm |
Интерфейсы:
1. Разъем CM4 подходит для всех вариантов Compute Module 4
2. IO-VREF. Устанавливает логический уровень CM4 IO на 3,3 В (по умолчанию) или 1,8 В
3. RTC-12C: выбор шины 12C для RTC. Можно выбрать SDA0 и SCLO (по умолчанию) или GPIO2 и GPIO3
4. RTC INT: выбор контакта прерывания RTC
- D16: используйте GPIO16 для получения сигнала прерывания во время прерывания RTC (по умолчанию)
- GL-EN: отключение питания CM4 из-за прерывания RTC
- PI-RUN: CM4 перезагрузится после прерывания RTC
5. SYSTEM: конфигурация системных функций
- WP-DIS: предотвращение перезаписи EEPROM
- BT-DIS: отключение функции Bluetooth ТОЛЬКО для CM4 с вариантом антенны
- WIFI-DIS: отключить функцию WiFi ТОЛЬКО для CM4 с вариантом антенны
6. Загрузка
- ON: CM4 будет загружен с интерфейса USB-C
- OFF: CM4 будет загружаться с карты eMMC или Micro SD
7. PWR & USB
- Когда переключатель BOOT находится в положении «ON», его можно использовать в качестве USB-порта для программирования или источника питания постоянного тока
- Когда переключатель BOOT находится в положении "OFF", используется только как порт источника питания постоянного тока
8. HDMI0. Порт HDMI, поддерживающий выход 4K 30fps
9. USB. 2x USB 2.0 для подключения различных устройств USB
10. ETHERNET0. CM4 оригинальный Gigabit RJ45 ETH
11. ETHERNET1. Расширенный USB 100M ETH
12. CAM0 и CAM1. 2 порта камеры MIPI CSI
13. Звуковой сигнал. Управление GPIO22
14. FAN. 4-контактный разъем для вентилятора охлаждения (поддерживает только 5 В) позволяет регулировать скорость с помощью ШИМ (контроль GPIO18, измерение скорости не поддерживается)
15. Разъем для батареи RTC. Поддерживающий кнопочный элемент CR1220
16. Индикатор RS485 TX/RX
- TXn: индикатор TX для канала n
- RXn: индикатор RX для канала n
17. Светодиод пользователя
- USER0: управление GPIO20
- USER1: управление GPIO26
18. PWR. Индикатор питания Raspberry Pi
19. ACT. Индикатор рабочего состояния Raspberry Pi
20. DC 7~36V. Интерфейс источника питания постоянного тока
21. Терминал питания. Терминал источника питания постоянного тока, поддерживающий входное напряжение широкого диапазона (7~36 В)
22. Терминал RS485. 4 изолированных терминала RS485 с расстоянием 5,08 мм
23. Jumper. Перемычка для выбора балансового резистора 120R
24. Выбор режима работы RS485
- Full-auto: автоматический режим, легкий для программного управления, но грузоподъемность слабая
- Semi-auto: полуавтоматический режим, требующий ручного переключения TX/RX, с высокой надежностью и большой нагрузочной способностью.
25. Микросхема шифрования. Микросхема шифрования ATSHA204 обеспечивает многократное шифрование для обеспечения безопасности и надежности данных
26. Гнездо для карты Micro SD для подключения карты Micro SD с предварительно записанным образом (только для упрощенной версии)
Габаритные размеры: 93.6 мм × 108.8 мм
Информация для разработчиков (Wiki): CM4-ETH-RS485-BASE-B
В комплект поставки входит:
- CM4-ETH-RS485-BASE-B x1
Вес: 0.100 кг
