В комплектацию модуль Raspberry Pi Compute Module 4 не входит

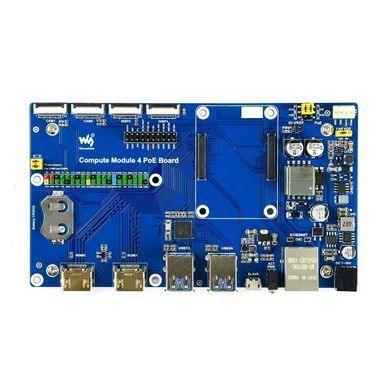

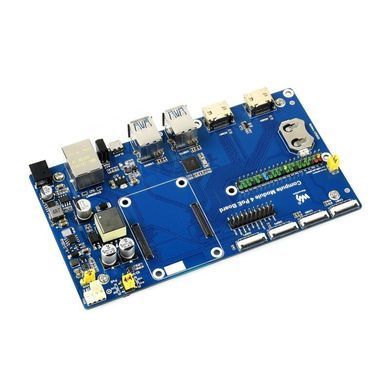

Raspberry Pi Compute Module 4 I/O Board With PoE (18606) — плата расширения от компании WAVESHARE для исследования работы вычислительного модуля Raspberry Pi 4, с функцией PoE (питание от сети Ethernet), предназначенная для всех вариантов вычислительных модулей Raspberry CM4.
Основные отличия WAVESHARE Raspberry Pi Compute Module 4 I/O Board With PoE от оригинальной Raspberry Pi Compute Module 4 I/O Board:
| WAVESHARE CM4 POE IO BOARD | RASPBERRY PI CM4 IO BOARD | |
| POE | Содержит 802.3af-совместимую PoE цепь (5V/2.5A) | только разъём PoE |
| USB | 4 порта USB 3.2 Gen1 1 порт Micro USB |
2 порта USB 2.0 1 порт Micro USB |
| ETHERNET | Gigabit Ethernet RJ45 с поддержой PoE | Gigabit Ethernet RJ45 с поддержой PoE |
| Разъём GPIO | Разъем 40PIN GPIO с цветной маркировкой | Разъём 40PIN GPIO без цветной маркировки 1 стандартный разъём PCIe Gen 2 |
| Вентилятор | 5V / 12V стандартный разъём | 12V стандартный разъём |
| Вход питания | 7V~36V | 12V |
Общие с оригинальной Raspberry Pi Compute Module 4 I/O Board характеристики:
| CM4 разъём | подходит для подключения всех модификаций Compute Module 4 | |
|---|---|---|
| RTC | Часы реального времени с батарейным отсеком и возможностью пробуждения Compute Module 4 | |
| Видео | 2 разъема дисплея MIPI DSI display FPC connectors (22-pin 0.5 mm pitch cable) | |
| Камера | 2 разъёма камеры MIPI CSI-2 camera FPC connectors (22-pin 0.5 mm pitch cable) | |
| Слот SD карты | Разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC) | |
| Габаритные размеры | 160 × 90mm | |
Периферийные разъёмы:
Элементы платы:
- Разъем CM4. Подходит для всех вариантов Compute Module 4
- Вход питания. Может использовать источник питания с диапазоном напряжений 7 ~ 36 В
- Разъем Gigabit Ethernet. Gigabit Ethernet RJ45 с поддержкой PoE
- USB-порт SLAVE. Позволяет записывать образ системы в Compute Module 4 с eMMC
- Порты USB3.2. 4 порта USB 3.2 Gen1 для подключения различных USB-устройств
- Порты HDMI. 2 порта HDMI, поддержка двойного вывода 4K 30 кадров в секунду
- RTC. Держатель батареи RTC, позволяет выполнять функции, связанные с RTC, такие как пробуждение, выключение, перезагрузка и т.д.
- CAM. 2x порта камеры MIPI CSI
- DISP. 2 порта дисплея MIPI DSI
- FAN. Для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
- Выбор мощности ВЕНТИЛЯТОРА. Напряжение 5 В или 12 В для привода вентилятора
- Выбор IO-VREF / PoE. Логический уровень CM4 IO: 3,3 В или 1,8 В. PoE: включить (EN) или отключить (DIS)
- Разъём 40PIN GPIO.
- CAM0 и DISP0 шина I2C. Для использования CAM0 или DISP0 необходимо установить перемычки.
- Перемычки для выбора разных конфигураций
- Двойные светодиодные индикаторы. Красный: индикатор питания Raspberry Pi. Зеленый: индикатор рабочего состояния Raspberry Pi
- Слот для карт TF (на нижней стороне платы). Для запуска Compute Module 4 Lite необходимо вставить карту Micro SD с предварительно записанной системой.
Габаритные размеры (мм):
Информация для разработчиков (Wiki): Compute_Module_4_POE_Board
В комплект поставки входит:
1. Compute Module 4 PoE Board — 1 шт.
Вес: 0.105 кг
