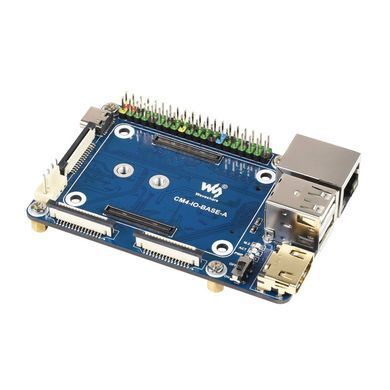

Raspberry Pi Compute Module 4 I/O Mini Base Board А (19887) — базовая плата для работы с вычислительным модулем Raspberry Pi Compute Module 4, которая предоставляет возможность воспользоваться всеми физическимим разъемами интерфейсов, заложенными в конструкции этого вычислительного модуля, в том числе сетевым RJ45, HDMI, разъемами камеры и дисплея, USB, ну и конечно полноразмерным GPIO 40Pin с цветной маркировкой. По сути получается собранный аналог Raspberry Pi 4В, имеющий сверх того и разъем М.2 для подключения NVME SSD.
В отличие от полной и более дорогой версии (В) этого модуля Raspberry Pi Compute Module 4 I/O Mini Base Board (19602) , в версии (А) отсутствуют: Чип RTC, позволяющий выполнять функции, связанные с RTC, такие как пробуждение, выключение, перезагрузка и т. д., EMC2301 контроллер вентилятора, для регулировки / измерения скорости и Держатель батареи RTC для круглой батареи тип CR1220. Но благодаря этому стоимость этой платы стала более бюджетной.
Элементы конструкции:
- Разъем CM4 подходит для всех вариантов Compute Module 4
- Разъем питания / программирования. Источник питания 5 В / 2,5 А или используется для записи eMMC
- Порт дисплея MIPI DSI
- Разъем для подключения охлаждающего вентилятора, позволяет регулировать и измерять скорость
- 2x порта камеры MIPI CSI
- Разъем HDMI0. Порт HDMI0, поддерживает вывод 4K 30 кадров в секунду
- 2 порта USB 2.0 для подключения различных USB-устройств
- Разъем Gigabit Ethernet RJ45 с поддержкой сети 10/100/1000 Мбит / с
- Индикатор M.2 для индикации рабочего состояния интерфейса M.2
- Индикатор ACT для индикации рабочего состояния Raspberry Pi
- Индикатор PWR для индикации питания Raspberry Pi от блока питания
- Выбор BOOT (ЗАГРУЗКИ):
перемычка закорочена: CM4 будет загружаться через интерфейс USB-C
перемычка открыта: CM4 будет загружен с карты eMMC или Micro SD - Разъем 40PIN GPIO
- Слот для подключения карты Micro SD с предварительно записанным образом (ТОЛЬКО вариант Lite)
- Разъем HDMI1 FFC. Порт HDMI1, поддерживает вывод 4K 30 кадров в секунду
- Разъем USB 2.0 FFC можно подключить через переходник
- FE1.1S. Чип USB HUB, расширяющий один порт USB до 4-х портов
- Слот M.2 поддерживает различные типы твердотельных накопителей NVME или коммуникационные модули с интерфейсом PCIE M.2 KEY-M
Габаритные размеры: 85мм х 56мм
Информация для разработчиков (Wiki): CM4-IO-BASE-A
В комплект поставки входит:
- Базовая плата CM4-IO-BASE-А - 1 шт.
- Винт для крепления SSD - 1 шт.
1.
2.
Вес: 0.045 кг
