Raspberry Pi Compute Module 4 Mini-Computer Base Board (C) (23926)

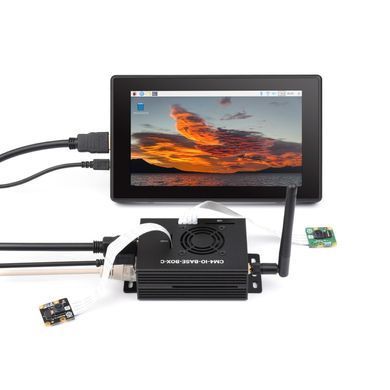

Raspberry Pi Compute Module 4 Mini-Computer Base Board (C) (23926) – это набор, включающий базовую плату Raspberry Pi Compute Module 4 I/O Mini Base Board (C) (23228) и металлический корпус с системой охлаждения. Он позволяет собрать мини-компьютер: в дополнение к базовой плате CM4-IO-BASE-C оснащен корпусом из алюминиевого сплава, блоком питания и вентилятором и т.д.

Расширительная плата специально разработана для Raspberry Pi Compute Module 4 (CM4). CM4 является компьютерным модулем, основанным на архитектуре Raspberry Pi 4, но имеющий меньший форм-фактор, позволяющий легко интегрировать его в разные проектные устройства. Основная цель Raspberry Pi Compute Module 4 I/O Mini Base Board (C) состоит в предоставлении дополнительных разъемов и интерфейсов для подключения внешних устройств к CM4. Плата имеет разъемы GPIO, HDMI, USB, Ethernet и другие, позволяющие подключать различные периферийные устройства, такие как дисплеи, камеры, сенсоры, устройства USB и другое.

Raspberry Pi Compute Module 4 I/O Mini Base Board (C) позволяет расширить возможности CM4 и обеспечивает большую гибкость при разработке проектов на базе CM4. Она обеспечивает удобные разъемы и интерфейсы для подключения различных устройств и позволяет сосредоточиться на разработке функциональности проекта, не тратя время на проектирование расширительной платы.

Корпус из металла обеспечивает дополнительную защиту и охлаждение СМ4.

*только для справки, CM4 НЕ включен.

Технические характеристики

• CM4 SOCKET: подходит для всех вариантов Compute Module 4
• СЕТЬ: разъем Gigabit Ethernet RJ45
• РАЗЬМ: M.2 M KEY, поддерживает коммуникационные модули или твердотельные накопители NVME
• Raspberry Pi: 40-контактный разъем GPIO
• USB: USB 2.0 типа A×2
• ДИСПЛЕЙ: ЖК-порт (разъем FPC 40 контактов 0,5 мм)
• КАМЕРА: порт камеры MIPI CSI-2×2 (15-контактный разъем FPC 1,0 мм)
• ВИДЕО: порт HDMI, поддерживающий выход 4K 30fps
• RTC: часы реального времени с гнездом для батареи и возможностью вывода Compute Module 4
• ХРАНИЛИЩЕ: гнездо для карты TF для вариантов Compute Module 4 Lite (без eMMC)
• РАЗЪЕМ ВЕНТИЛЯТОРА: позволяет регулировать скорость, 5В
• ВХОД ПИТАНИЯ: 5В
• РАЗМЕРЫ ПЛАТЫ: 85 × 56 мм

Соединительные кабели расположены в одном направлении, что обеспечивает аккуратность и удобство

Элементы платы:

1. Разъем CM4: подходит для всех вариантов Compute Module 4
2. Входящая мощность/программирование: источник питания 5 В/2,5 А или используется для записи eMMC
3. ЖК-порт: 40-контактный порт ЖК-дисплея для прямого подключения к дисплею серии 70H-1024600
4. FAN: для подключения вентилятора охлаждения позволяет регулировать скорость через порты ввода-вывода.
5. CAM: 2 порта камеры MIPI CSI
6. Разъем HDMI0: порт HDMI0, поддерживающий выход 4K 30fps
7. Порты USB 2.0: 2 порта USB 2.0 для подключения различных устройств USB
8. Разъем Gigabit Ethernet: разъем Gigabit Ethernet RJ45 с поддержкой сети 10/100/1000M
9. Индикатор M.2: указывает рабочее состояние интерфейса M.2
10. Индикаторы Raspberry Pi:
    1. Зеленый светодиод: PWR, указывающий на состояние источника питания Raspberry Pi
    2. Красный светодиод: ACT, указывающий на рабочее состояние Raspberry Pi
11. Переключатель загрузки:
    1. ВКЛЮЧЕН: CM4 будет загружаться с интерфейса USB-C
    2. ВЫКЛЮЧЕН: CM4 загружается с карты eMMC или TF
12. 40-контактный разъем GPIO для подключения разного рода HAT
13. Гнездо карты TF для подключения карты TF с предварительно записанным изображением (ТОЛЬКО для упрощенной версии)
14. FE1.1S: Микросхема USB HUB, поддерживающая расширение порта USB
15. Слот M.2 поддерживает твердотельные накопители NVME или коммуникационные модули с интерфейсом PCIE M.2 KEY-M
16. Чип RTC позволяет выполнять связанные с RTC функции, такие как пробуждение, завершение работы, перезагрузка и т.д.
17. Выбор прерывания RTC:
    1. GN-EN: завершение работы CM4 (по умолчанию) после прерывания RTC
    2. PI-RUN: перезагрузка CM4 после прерывания RTC
    3. D4: контакт D4 работает при прерывании RTC
18. Держатель батареи RTC поддерживает кнопочный элемент CR1220

Точный вырез с четкой наклейкой
Каждый вырез полностью совпадает с разъемом

Вентилятор охлаждения в комплекте
Поставляется с вентилятором охлаждения в сочетании с вентиляционным отверстием для лучшего рассеивания тепла.

*только для справки, антенна НЕ входит в комплект

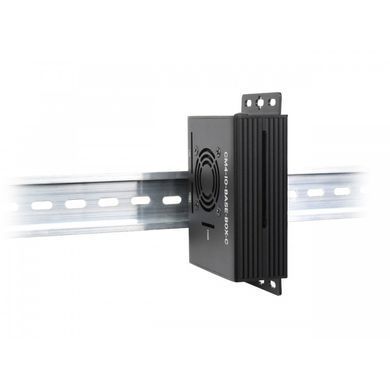

Промышленная конструкция на рейке
Подходит для сценариев, требующих монтажа на рейке, более стабильная установка

Опора для настенного крепления
Отверстия для настенного крепления с двух сторон, удобно для крепления

Габаритные размеры:   113мм х 76мм х 32,6мм

WIKI: www.waveshare.com/wiki/CM4-IO-BASE-C

Комплект поставки:

1. CM4-IO-BASE-BOX-C x1
2. Металлический корпус (верх и низ) x1
3. Вентилятор-4010-ШИМ-5В x1
4. Резиновая заглушка разъема антенны x1
5. Пряжка на рельсе x1
6. Блок питания 5 В 3 А типа C x1
7. Пакет винтов х1 шт

Вес: 0,29 кг
