В комплектацию модуль Raspberry Pi Compute Module 4 не входит

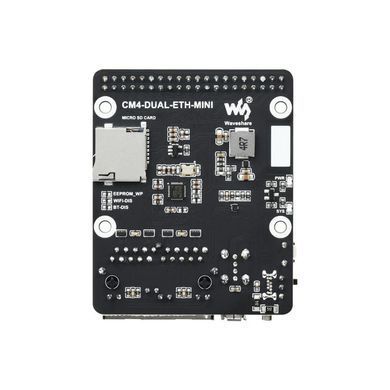

Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Base Board (22360) – это базовая плата, специально созданная для проектов на базе Raspberry Pi CM4, а также для ее интеграции в конечные продукты с особыми функциональными требованиями. Основной особенностью данной модели является наличие двух портов Gigabit Ethernet.
Основные особенности:
- Разъем CM4 подходит для всех вариантов Compute Module 4
- Двойной разъем Dual Gigabit Ethernet RJ45
- USB Порт USB 2.0
- Разъем Raspberry Pi 40PIN GPIO
- Разъем для карты памяти Micro SD для вариантов Compute Module 4 Lite (без eMMC)
- 4-проводной порт SH1.0 для вентилятора охлаждения (напряжение 5В), позволяющий регулировать и измерять скорость его вращения
- Вход питания 5В, интерфейс Type-C
- Габаритные размеры: 55,0 × 68,0 мм
Интерфейсы платы:

Элементы платы:

1. Разъем 40PIN GPIO для подключения различных плат расширения
2. Разъем CM4 подходит для всех вариантов Compute Module 4
3. Двойной порт Gigabit Ethernet RJ45
- два порта RJ45 Gigabit Ethernet, совместимые с 10/100/1000M
- ETHERNET 0: оригинальный сетевой порт CM4
- ETHERNET 1: расширенный сетевой порт PCIe
4. Порт USB 2.0 типа A для подключения разных устройств USB
5. Разъем FAN для подключения вентилятора охлаждения с функцией регулировки и измерения скорости
6. Кнопка сброса
7. Переключатель загрузки
- Вкл.: CM4 будет загружаться с интерфейса USB-C
- ВЫКЛ.: CM4 загружается с карты eMMC или Micro SD
8. Источник питания порт Type-C 5 В/2,5 А или используется для программирования eMMC
9. Гнездо для карты Micro SD для подключения карты Micro SD с предварительно записанным образом (только для Lite версии)
10. Gigabit NIC чип RTL8111H
11. Индикатор
- PWR: указывает на состояние питания Raspberry Pi
- SYS: указывает на рабочий статус Raspberry Pi
12. Переключатель SYSTEM
- EEPROM_WP: предотвращение перезаписи EEPROM
- WiFi_DIS: WiFi выключен, только для версии CM4 с антенной
- BT_DIS: Bluetooth выключен, только для версии CM4 с антенной
Габаритные размеры: 55мм х 68мм

Информация для разработчиков (Wiki): www.waveshare.com/wiki/CM4-DUAL-ETH-MINI
В комплект поставки входит:
- Плата CM4-DUAL-ETH-MINI x1
1.
Вес: 0.033 кг
