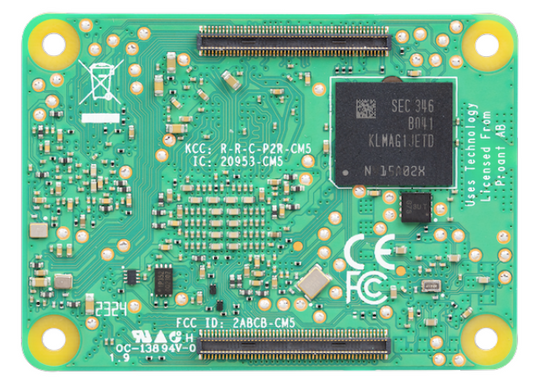

Raspberry Pi Compute Module 5 CM5002000

Raspberry Pi Compute Module 5 (CM5) — це система на модулі, яка надає потужність Raspberry Pi 5 у форм-факторі попередника CM4.

Модуль оснащений чотириядерним процесором Arm Cortex-A76, двома HDMI виходами 4Kp60, Gigabit Ethernet, опціональним бездротовим модулем, що забезпечує підключення Wi-Fi® та Bluetooth, а також різноманітними варіантами оперативної пам'яті та eMMC флеш-пам'яті. Raspberry Pi Compute Module 5 дозволяє використовувати потужне апаратне забезпечення Raspberry Pi 5 та оптимізовану програмну платформу у ваших власних системах та форм-факторах.

У порівнянні з попередником Raspberry Pi Compute Module 4 (CM4), Raspberry Pi Compute Module 5 має додаткові інтерфейси вводу/виводу, що дає ще більшу гнучкість і розширює варіанти для розробки продуктів та застосунків. Також доступна версія Raspberry Pi Compute Module 5 без eMMC флеш-пам'яті (варіанти 'Lite').

Raspberry Pi Compute Module 5 використовує той самий форм-фактор, що і CM4, з двома 100-контактними високощільними роз'ємами.

УВАГА CM5 НЕ СУМІСНИЙ З НЕСУЧИМИ ПЛАТАМИ ДЛЯ CM4! (Змінена розпіновка)


Офіційні аксесуари для Compute Module 5:
Raspberry Pi випустила ряд опціональних аксесуарів для CM5, щоб забезпечити вас усім необхідним для розробки вашого проекту:

• Raspberry Pi Compute Module 5 IO Board
• Raspberry Pi Compute Module 5 IO Case
• Raspberry Pi Compute Module 5 Passive Cooler
• Raspberry Pi Compute Module 4/5 Antenna Kit

Технічні характеристики:

• Процесор: Broadcom BCM2712, чотириядерний 64-бітний процесор Arm Cortex-A76 (Armv8) @ 2,4 ГГц
• Пам'ять:
  • 2 ГБ, 4 ГБ, 8 ГБ, 16 ГБ LPDDR4-4267 SDRAM з ECC
  • Варіанти: 0 ГБ (Lite), 16 ГБ, 32 ГБ або 64 ГБ eMMC флеш-пам'яті
• Можливості підключення:
  • 2,4 ГГц / 5,0 ГГц IEEE 802.11 b/g/n/ac бездротовий зв'язок, Bluetooth 5.0, BLE, варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • Gigabit Ethernet PHY, що підтримує IEEE 15881
    1 × PCIe x1 root complex, Gen 2 (5 Гбіт/с)
    1 × USB 2.0 порт
    2 × USB 3.0 порти, що підтримують одночасну роботу на швидкості 5 Гбіт/с
    До 30 × GPIO, що підтримують сигнали 1,8 В або 3,3 В, а також периферійні опції:
  • До 5 × UART
  • До 5 × I2C
  • До 5 × SPI
  • 1 × SDIO інтерфейс
  • 1 × DPI (паралельний RGB дисплей)
  • 1 × I2S
  • До 4 × PWM канали
  • До 3 × GPCLK виходи
• Відео:
  • 2 × HDMI 2.0 порти (підтримують до 4Kp60 на обох портах одночасно)
  • 2 × 4-канальні MIPI порти, що підтримують як DSI (дисплейний порт), так і CSI-2 (порт камери)
• Мультимедіа:
  • 4Kp60 HEVC декодер
  • OpenGL ES 3.1 графіка, Vulkan 1.2
  • 1 × SDIO 2.0 (CM5 Lite)
• Живлення: 5 В підтримує USB PD для до 5A @ 5 В
• Температурний діапазон: -20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм × 4,7 мм (модуль)
• Монтажні отвори: 4 × M2.5
