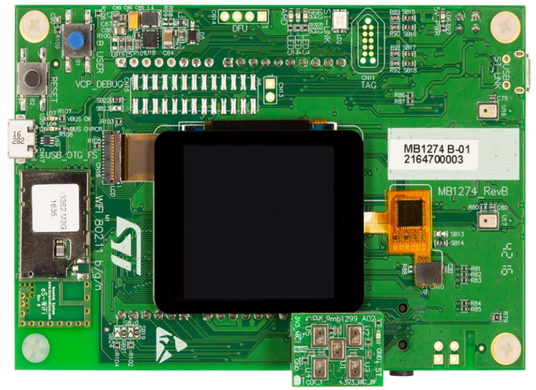

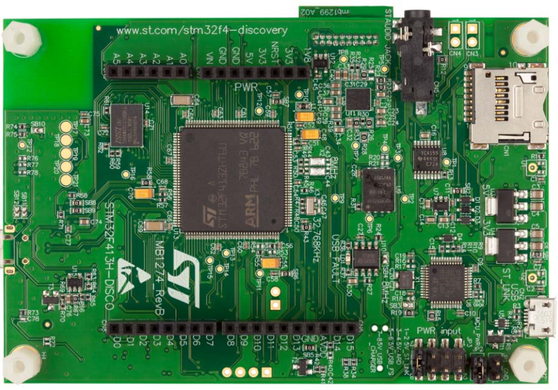

Отладочная плата STM32F413H-DISCO создана специально для исследования работы микроконтроллера серии STM32F4 с процессором Arm® Cortex®-М4. Она предназначена для использования в качестве исследовательского инструмента и для прототипирования приложений создаваемых на базе MCU STM32F413ZHT6, а также их испытаний до начала серийного производства.
Комплект 32F413H-DISCOVERY Discovery позволяет использовать широкий спектр приложений, используя преимущества звука, поддержки нескольких датчиков, графики, безопасности, видео и высокоскоростного подключения.
Поддержка подключения Arduino ™ Uno V3 обеспечивает неограниченные возможности расширения с большим выбором специализированных дополнительных плат.
Ключевые особенности:
- Микроконтроллер STM32F413ZHT6 с 1,5 Мбайт флэш-памяти и 320 Кбайт SRAM, в корпусе LQFP144
- Встроенный ST-LINK / V2-1 с поддержкой повторного перечисления USB
- Функции USB ST-LINK:
Виртуальный COM-порт
Mass storage
Порт отладки - ЖК-дисплей 240x240 пикселей с параллельным интерфейсом и разъемом для сенсорной панели
- 8-мегабитный PSRAM; 512 КБ слова x 16 бит
- 128-мегабитная флэш-память Quad-SPI
- Аудиокодек I2S
- Разъем Jack для линейного аудиосигнала с микрофонным входом и стереовыходом
- Два встроенных микрофона ST-MEMS
- Расширение разъема для подключения до 5 микрофонов MEMS.
- USB OTG FS с разъемом Micro-AB
- Разъем для карты microSD ™
- Встроенный модуль Wi-Fi® 802.11 b / g / n
- Две кнопки (пользовательская и сброс)
- Два пользовательских светодиода: зеленый и красный
- Разъемы Arduino ™ Uno V3
- Четыре варианта питания:
ST LINK / V2-1
Разъем USB FS
5 В от Arduino ™ Uno V3
Зарядное устройство USB - Бесплатное программное обеспечение, включая множество примеров, входит в пакет STM32Cube
- Поддержка широкого выбора интегрированных сред разработки

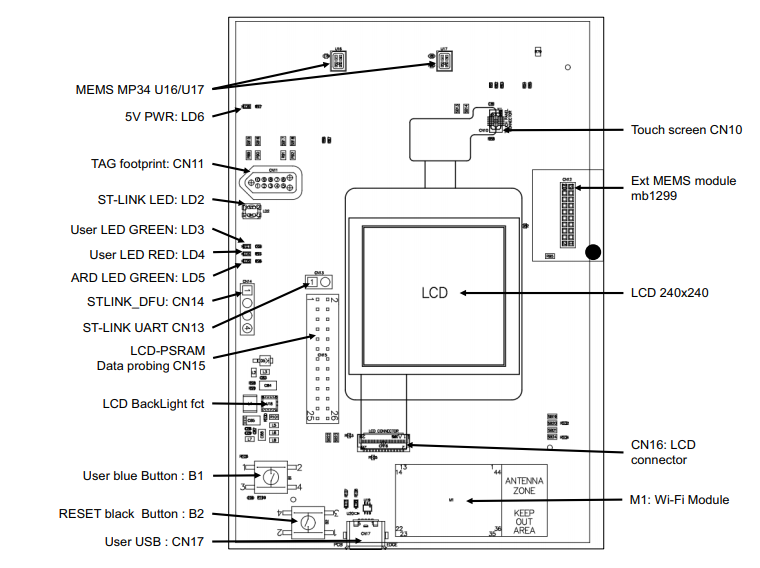

Элементы платы:

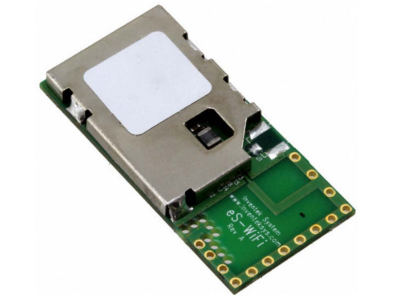

Wi-Fi модуль:
