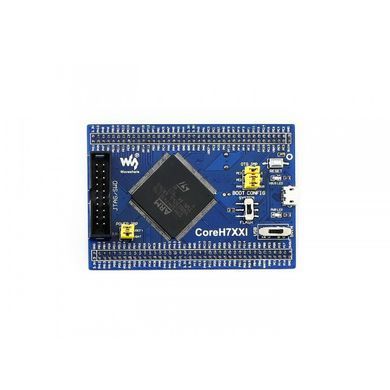

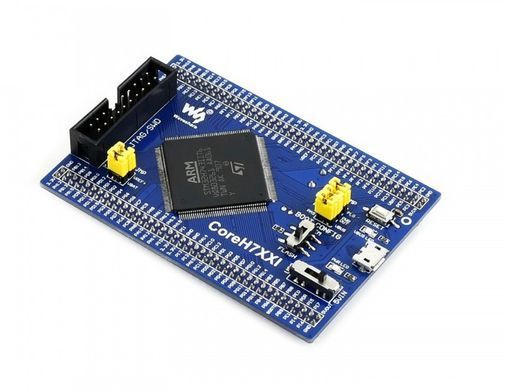

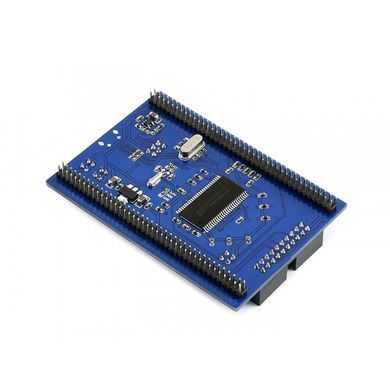

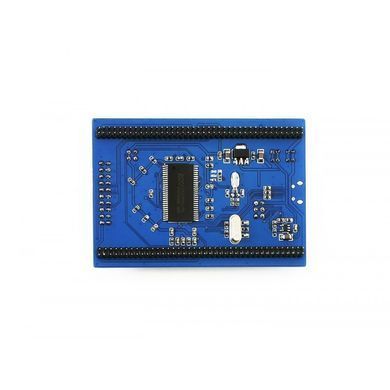

STM32H743IIT6 MCU Core Board (16635)

STM32H743IIT6 MCU Core Board (16635) — это исследовательская плата для ARM микроконтроллера STM32H743IIT6 серии STM32 с ресурсами для разработки: схематический план, демо-код (примеры C, FreeRTOS, μC/OS-III), программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и др.), спецификации STM32, документ разработки STM32.

Основные особенности:

• Минимально готовая к работе система, интегрирующая в себя генератор, управление питанием USB, разъем USB и т.д.
• Встроенная 64 Мбит SDRAM
• Все порты ввода/вывода доступны на контактных разъемах
• Имеет встроенный интерфейс программирования/настройки JTAG/SWD
• Стандартный шаг вдоль разъема 2,0 мм для подключения дополнительных плат

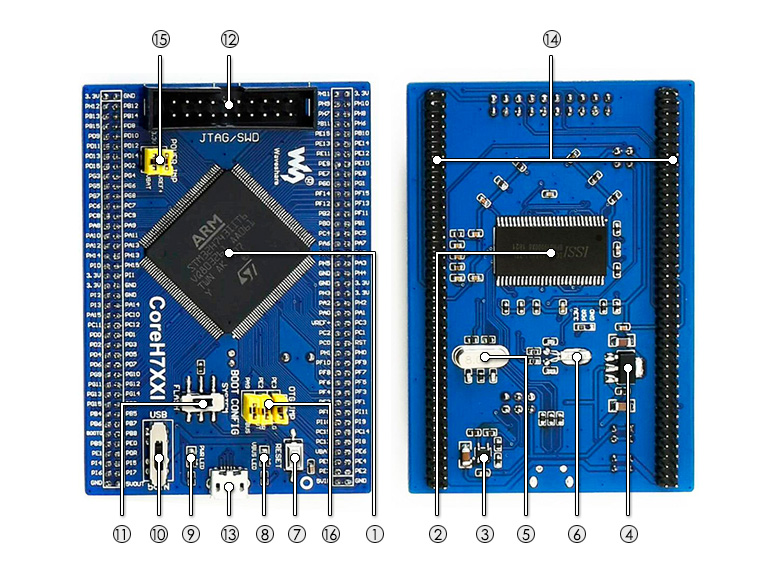

Элементы платы:

1. STM32H743IIT6: высокопроизводительный STM32 микроконтроллер MCU, который имеет:

• Ядро: Cortex-M7 32-разрядный RISC + FPU двойной точности + графический ускоритель Chrom-ART
• Характеристика: одноцикловые инструкции DSP
• Рабочая частота: 480 МГц, 1027 DMIPS/2,14 DMIPS/МГц
• Рабочее напряжение: 1,62 В-3,6 В
• Тип: LQFP176
• Память: 2 МБ флэш-памяти, 1 МБ ОЗУ (864 КБ пользователя + 192 КБ TCM + 4 КБ резервного копирования)
• Интерфейсы связи MCU:
• 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
• 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
• 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM
• 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
• 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
• 1 x USB 2.0 OTG FS
• 1 x USB 2.0 OTG HS (поддерживает внешний HS PHY через ULPI)
• 1 x 10/100 Ethernet MAC
• AD&DA преобразователи: 3 x AD (16-bit); 2 x DA (12-бит)
• Настройка/программирование: поддерживает интерфейсы JTAG/SWD, поддерживает IAP

2. IC42S16400J/IS42S16400J: SDRAM 1 мегабит x 16 битов x 4 банка (64 Мбит)

3. STMPS2151STR: встроенное USB-устройство управления питанием
4. AMS1117-3.3: регулятор напряжения 3,3 В
5. Геренатор 8М
6. Генератор 32,768K, для внутреннего RTC с калибровкой
7. Кнопка сброса
8. Индикатор VBUS: индикатор порта USB
9. PWR LED: индикатор питания
10. Переключатель питания, питание от 5Vin или USB-соединение
11. Выбор режима загрузки для настройки контакта BOOT0
12.Интерфейс JTAG/SWD: для отладки/программирования
13. Разъем USB, поддерживающий устройство и/или хост
14. Расширитель контактов MCU, VCC, GND и все контакты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
15. Перемычка POWER

• VBAT: закоротите перемычку, чтобы использовать источник питания, разомкните ее, чтобы подключить внешний источник питания, например аккумулятор
• VREF: закоротите перемычку, чтобы подключить VREF+ к VCC, разомкните ее, чтобы подключить VREF+ к другому специальному контакту через перемычку

16. Перемычка OTG

• закоротите перемычку при использовании USB OTG/HOST
• разомкните перемычку, чтобы отключиться от соответствующего порта ввода/вывода.

JTAG/SWD интерфейсы

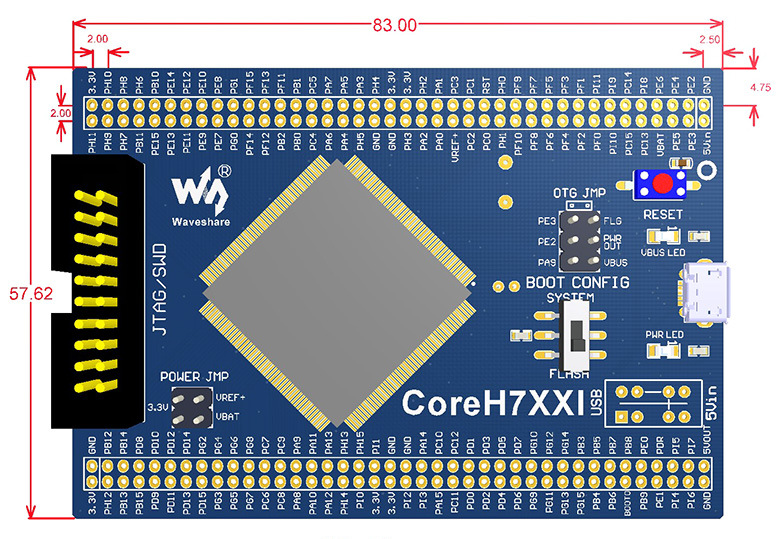

Габаритные размеры:  83мм х 58мм

Информация для разработчиков   (Wiki):

В комплект поставки входит:

1. Плата CoreH743I x 1
2. USB type A plug to micro B plug кабель x 1

1.   2.

Вес: 0.075 кг
