Отладочная плата STM8L DISCOVERY создана специально для исследования работы энергоэффективного микроконтроллера серии STM8L и предназначена для использования в качестве исследовательского инструмента, а также для прототипирования создаваемых приложений.

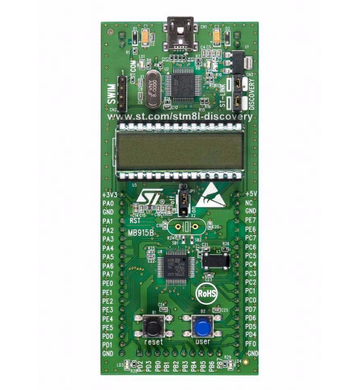

STM8L DISCOVERY построена на базе микроконтроллера STM8L152C6T6 и включает встроенный интерфейс инструмента отладки ST-Link, ЖК-дисплей (24 сегмента, 4 обычных), светодиоды и кнопки.
Ключевые особенности:

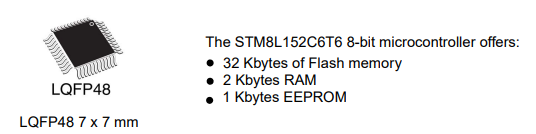

- Микроконтроллер STM8L152C6T6, 32 КБ флэш-памяти, 2 КБ ОЗУ, 1 КБ EEPROM в 48-контактном LQFP
- Встроенный ST-Link с переключателем режима выбора для использования комплекта в качестве автономного ST-Link (с разъемом SWIM для программирования и отладки)
- Два красных светодиода; LD1 для USB-связи, LD2 для питания 3,3 В
- Предназначен для питания от USB или внешнего источника 5 В или 3,3 В
- Может питать целевое приложение с напряжением 5 В и 3 В
- Два пользовательских светодиода, LD3 и LD4 (зеленый и синий)
- Две кнопки (Пользователь и Сброс)
- Измерение тока IDD
- ЖК-дисплей 28-контактный DIP (24 сегмента, 4 общих)
- Разъем расширения для всех входов / выходов QFP48 для быстрого подключения к макетной плате для упрощения проверки

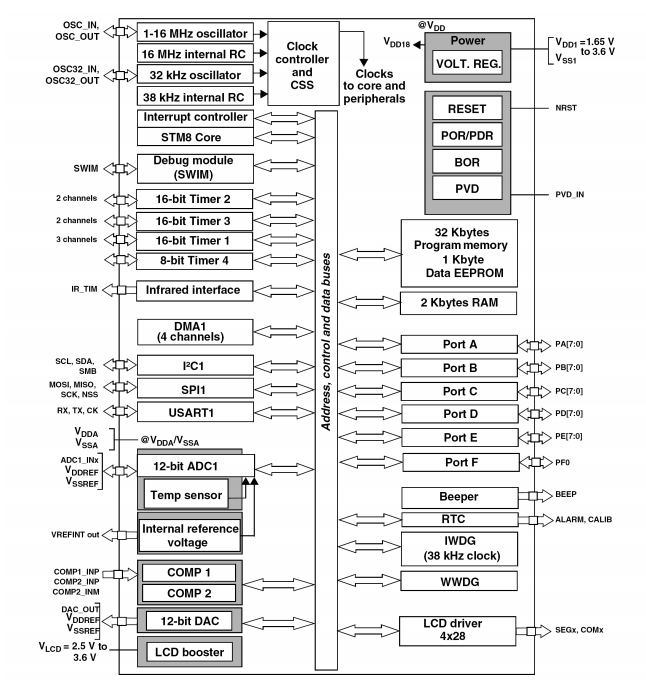

Диаграмма блоков платы:

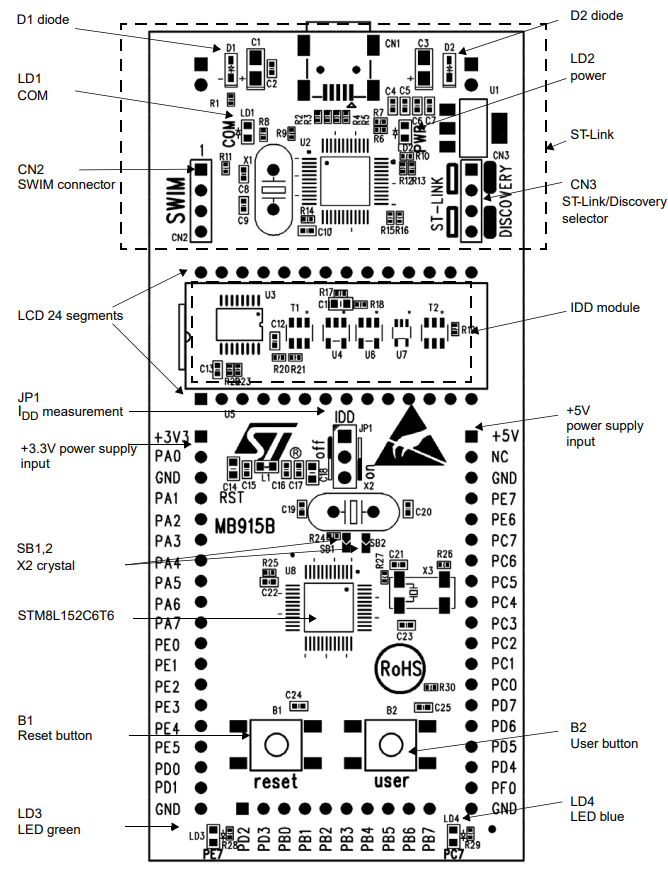

Элементы платы:

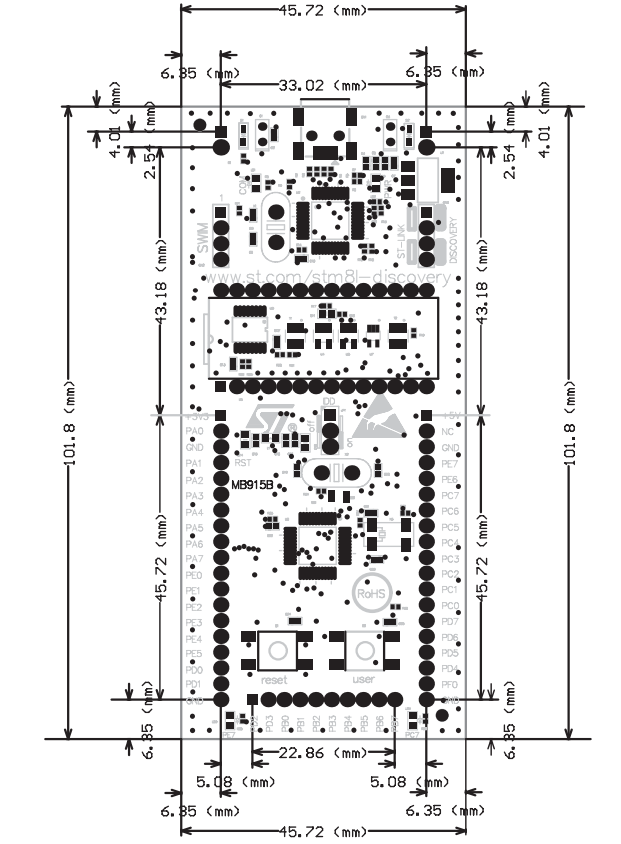

Габаритные размеры:
