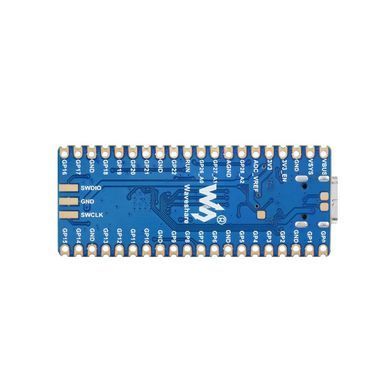

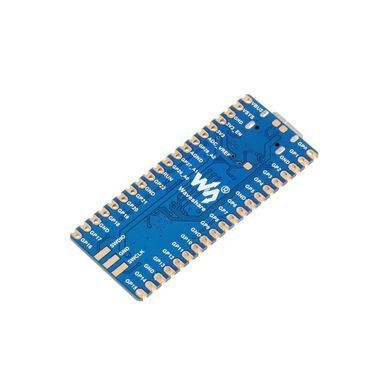

Waveshare RP2040-Plus-16MB Development Board (23503) – это плата разработки, предоставляющая удобный способ работать с микроконтроллером RP2040 и раскрывать его возможности. Она имеет дополнительные разъемы и интерфейсы, такие как GPIO, порт USB, разъем для подключения периферийных устройств. 16 МБ флэш-памяти на этой плате обеспечивает дополнительное пространство для хранения кода и данных. Это может быть полезно для проектов, требующих большего количества памяти для хранения сложных программ или больших наборов данных.
Использование платы разработки позволяет разработчикам быстро прототипировать и реализовать свои проекты на базе микроконтроллера RP2040 с дополнительными возможностями, которые предоставляет плата Waveshare RP2040-Plus-16MB (23503).

Основные особенности:
- Построена на чипе RP2040, разработанном Raspberry Pi в Великобритании
- Имеет двухъядерный процессор Arm Cortex M0+, переменную тактовую частоту до 133 МГц.
- Оснащена 264 КБ SRAM и 16 МБ встроенной флеш-памяти
- Имеет разъем USB-C
- Имеет гнездо зарядки/разрядки литиевой батареи, что удобно для автономных и мобильных устройств
- Имеет встроенную микросхему DC-DC MP28164 (высокоэффективная микросхема DC-DC buck-boost), предоставляющая максимальный ток нагрузки 2 А
- Зубчатый модуль позволяет припаивать плату непосредственно к несущим платам.
- USB 1.1 с поддержкой устройств и хостов
- Имеет 26× многофункциональных контактов GPIO
- 2×SPI, 2×I2C, 2×UART, 3×12-разрядный АЦП, 16× управляемых каналов ШИМ
- Встроенные точные часы и таймер на микросхеме
- Встроенный температурный сенсор
- 8 × программируемых автоматов ввода-вывода (PIO) для поддержки периферийных устройств

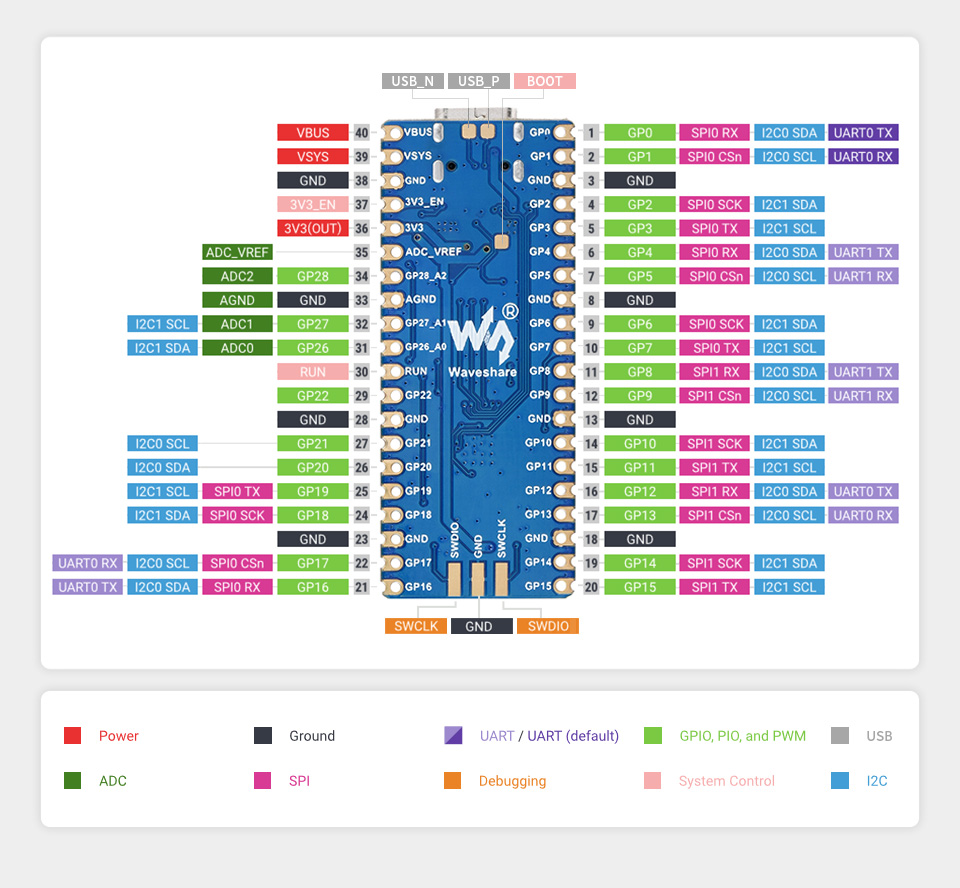

Распиновка:

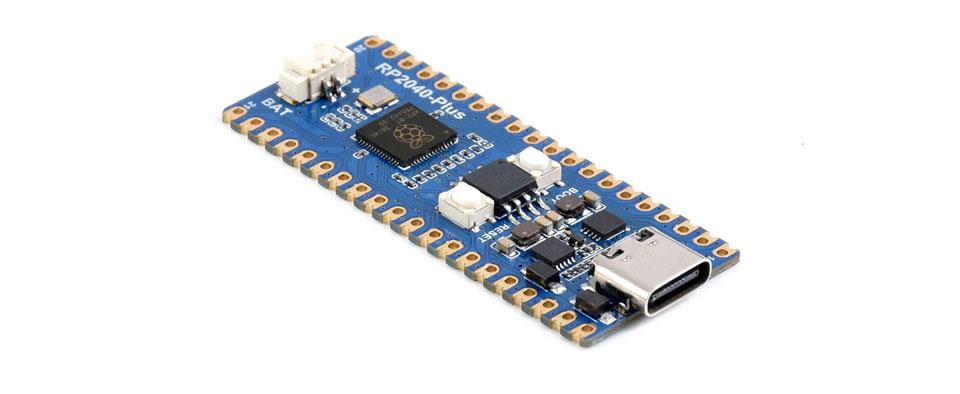

Элементы платы и интерфейсы:

- LED: пользовательский светодиод (не индикатор питания)
- USB: разъем Type-C
- ETA6096: высокоэффективный менеджер зарядки литиевой батареи
- MP28164: высокоэффективная микросхема DC-DC buck-boost
- Кнопка BOOT: во время сброса нажмите ее, чтобы войти в режим загрузки
- Встроенная флэш-память: 16 МБ: W25Q128JVSIQ
- Кнопка RESET
- RP2040: Двухъядерный процессор, рабочая частота до 133 МГц
- Разъем MX1.25 батареи: для литиевой батареи 3,7 В позволяет одновременно заряжать батарею и питать плату
- Распиновка: совместимая с Raspberry Pi Pico
- Тестовые точки USB: подключение к интерфейсу USB
- Тестовая точка BOOT: подключение к кнопке BOOT
- Тестовые точки DEBUG
Габаритные размеры: 51мм × 21мм

Wiki:
Комплект поставки:
- RP2040-Plus x1

Вес: 0.004 кг
