2-CH CAN HAT+ - це плата розширення для Raspberry Pi, яка додає два незалежні канали CAN (Controller Area Network) та розширює можливості одноплатного комп’ютера для роботи з промисловими й автомобільними мережами. Два CAN-канали дозволяють одночасно підключатися до різних CAN-мереж або обмінюватися даними між кількома CAN-вузлами. Має різні вбудовані схеми захисту, включаючи електричну ізоляцію, для безпечнішого та надійнішого зв'язку. Підтримує широкий діапазон вхідної напруги 7~36 В, підходить для промислового застосування. Плата підходить для систем автоматизації, робототехніки, транспортних рішень, діагностики та інших проєктів, де потрібен надійний обмін даними через шину CAN. Завдяки формату HAT+ модуль встановлюється безпосередньо на Raspberry Pi та забезпечує зручну інтеграцію з програмним забезпеченням і периферійними пристроями. Дана плата розширення являє собою практичне рішення для створення багатоканальних CAN-систем на базі Raspberry Pi з можливістю одночасної роботи з двома CAN-мережами.
Основні особливості:
- 2 незалежні CAN-каналі.
- Підтримка CAN Bus.
- Форм-фактор HAT+ для Raspberry Pi.
- Одночасна робота з двома CAN-мережами.
- Надійний обмін даними в реальному часі.
- Висока завадостійкість.
- Просте підключення та інтеграція.
- Компактна конструкція.
Технічні характеристики:
- CAN-контролер: MCP2515.
- Шина керування: SPI.

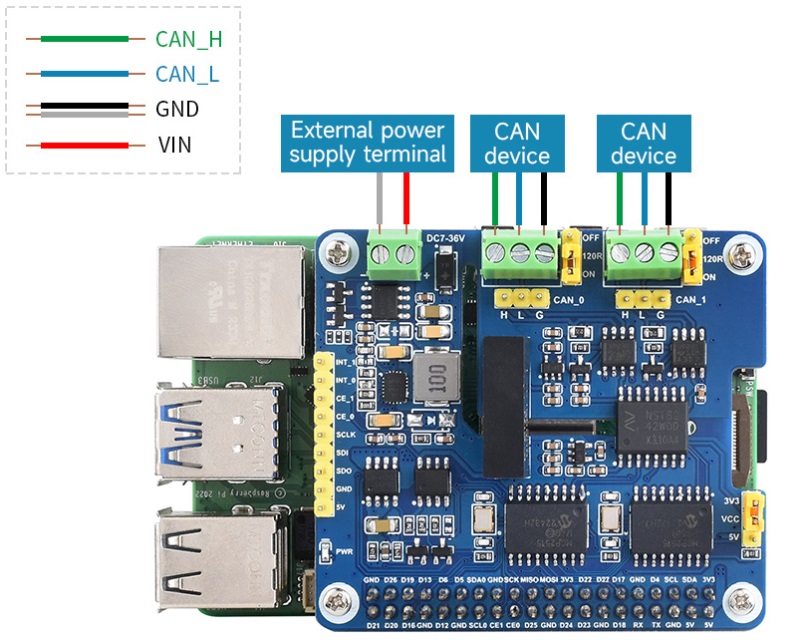

- Спосіб живлення: зовнішній термінал живлення або Raspberry Pi GPIO.
- Вхідна напруга терміналу: DC 7~36V.
- Робоча напруга: 5V.
- Логічний рівень: 3.3V/5V.
Можливості плати.
Забезпечує ізольовану та стабільну роботу шини CAN для вашого Raspberry Pi.
Розроблено для серії Raspberry Pi
Стандартний 40-контактний роз'єм GPIO для Raspberry Pi, адаптований для плат серії Raspberry Pi
2-канальна CAN-сумісність

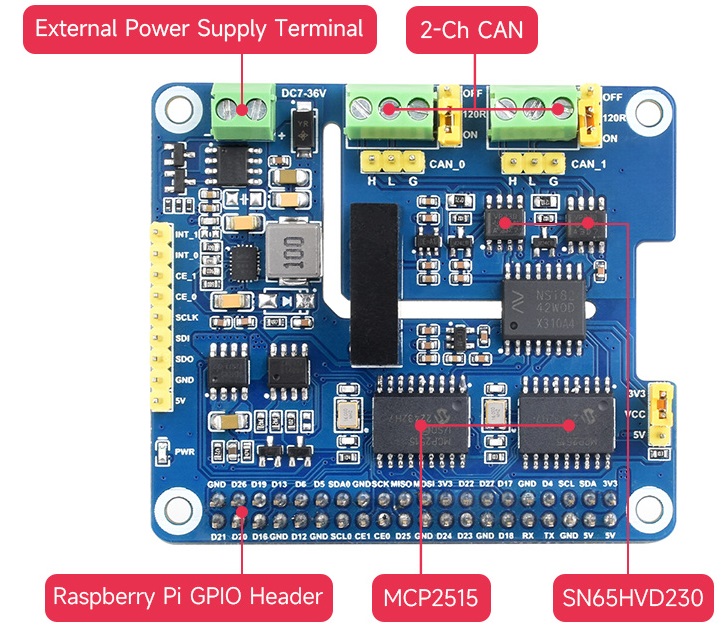

CAN-контролер MCP2515 + CAN-трансивер SN65HVD230
Безпечна та стабільна схема електричної ізоляції
Діод SM24CANB TVS забезпечує захист від електростатичних розрядів та захист від перехідних піків напруги

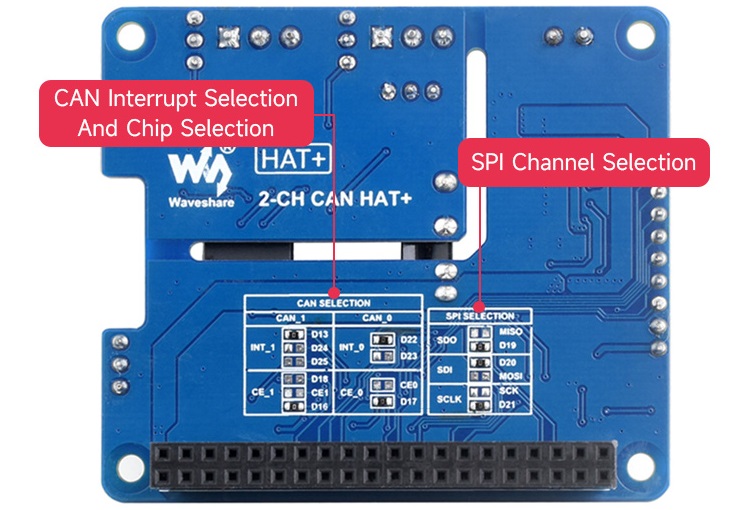

Гнучкі та зручні перемички надають можливість легко вибирати робочу напругу 3,3 В / 5 В або вмикати/вимикати кінцевий резистор 120 Ом за допомогою вбудованих перемичок

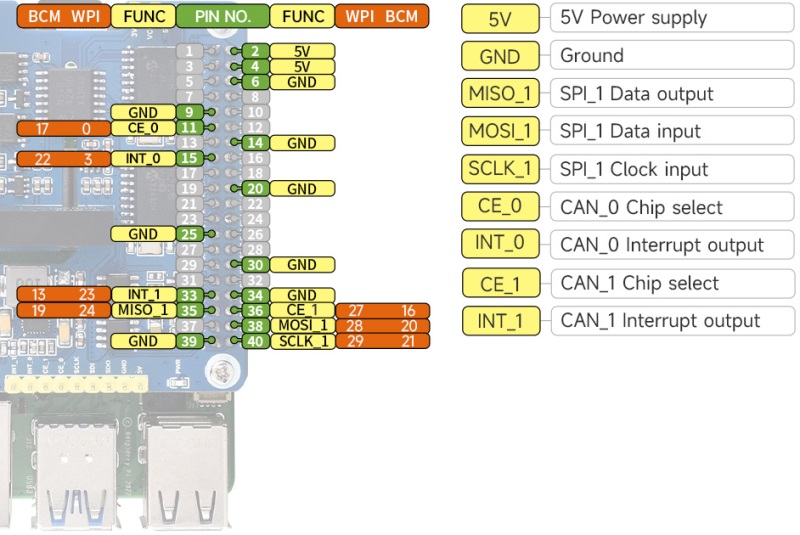

Визначення розпіновки плати
Габаритні розміри: 65 х 56,5 мм.
WIKI: https://www.waveshare.com/wiki/2-CH_CAN_HAT+
Вага: 0,045 кг.

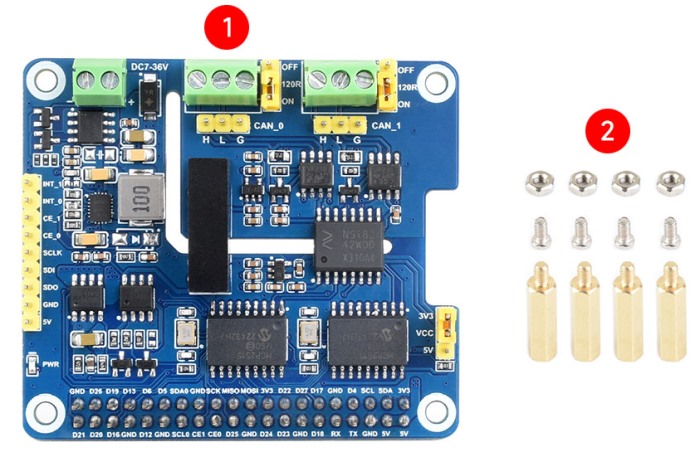

Комплект поставки:
- Плата 2-CH CAN HAT+ x1.
- Набір гвинтів x1.
