Industrial ESP32-S3 Control Board з 8-канальними цифровими входами та виходами — промислова плата-контролер на базі ESP32-S3 з PoE підживленням, підтримкою Ethernet, RS485, CAN, 8 дискретних входів та 8 дискретних виходів.
КОД ВИРОБНИКА: 32108
Основні особливості:
- Підтримка PoE: одночасне живлення та мережевий зв’язок через один Ethernet кабель.
- 8 дискретних входів з оптронною ізоляцією (бі-напрямок) — підтримка пасивних і активних сигналів.
- 8 дискретних виходів на транзисторних драйверах Darlington з ізоляцією, струм стоку до 500 мА, з захистом від зворотної ЕРС.
- Ізоляція живлення та цифрових ліній для підвищеної стійкості в промислових умовах.
- Підтримка інтерфейсів RS485 та CAN для інтеграції з промисловими мережами.
- WiFi та Bluetooth LE 2.4 ГГц для бездротового зв’язку та віддаленого керування.
Технічні характеристики:
- Мікроконтролер: ESP32-S3, двоядерний, до 240 МГц
- Дискретні входи: 8 каналів, з ізоляцією, пасивні/активні
- Дискретні виходи: 8 каналів, транзистори Darlington, ізоляція, струм стоку до 500 мА
- Ethernet: 10/100Mbps через RJ45
- PoE: IEEE 802.3af/at підтримка
- Інтерфейси: ізольований RS485, ізольований CAN
- Бездротовий зв’язок: WiFi 2.4 ГГц, Bluetooth LE
- Живлення: через PoE або альтернативне джерело (залежно від схеми)
Вбудовані багаторівневі схеми ізоляційного захисту

Повністю ізольований цифровий вхід
Повністю ізольований цифровий вхід/вихід з двонаправленою оптопарою, підтримує пасивні та активні входи (типу PNP або NPN).

Повністю ізольований цифровий вихід
Використовує вихід з відкритим колектором на транзисторі Дарлінгтона, одноканальний струм стоку до 500 мА, здатний безпосередньо керувати реле.

Інтерфейси та індикатори

- ESP32-S3-WROOM-1U-N16R8
Використовує чіп серії ESP32-S3 з 32-бітним двоядерним процесором Xtensa LX7, вбудованою флеш-пам'яттю 16 МБ і PSRAM 8 МБ. - W5500
Розширює Ethernet 10/100 Мбіт/с через інтерфейс SPI. - Кнопка RESET
- Слот для TF-карт
Підтримує зовнішні TF-карти для зберігання зображень і файлів. - Модуль живлення
- Двонаправлена оптопара захисту
- Мікросхема CAN-трансивера
- Вбудований TVS (пристрій захисту від перехідних напруг)
Ефективно пригнічує перехідні напруги і перехідні стрибки в ланцюзі. - Оптопарний і цифровий захист
Запобігає перешкодам від зовнішнього сигналу. - Мікросхема RS485-трансивера
- Транзистор Дарлінгтона
струм стоку до 500 мА, з вбудованим захистом від зворотного струму - Ізоляція живлення
Забезпечує стабільну ізольовану напругу, для ізольованого терміналу не потрібне додаткове джерело живлення - Цифровий вихід Гвинтові клеми
- Buzzer
- TCA9554PWR
Розширювач вводу-виводу для керування цифровими виходами - Тримач батареї RTC
- Ізоляція живлення
Забезпечує стабільну ізольовану напругу, для ізольованого терміналу не потрібне додаткове джерело живлення - Цифровий вхід Гвинтові клеми
- Клемна колодка живлення
Підтримує широкий діапазон вхідної напруги 7~36 В постійного струму - Роз'єм зовнішньої антени
Роз'єм SMA-мама для бездротового зв'язку WiFi та Bluetooth - Порт Ethernet
- Модуль PoE
для підтримки функції PoE, відповідає стандарту IEEE 802.3af - Порт USB Type-C
для живлення модуля, завантаження прошивки та USB-зв'язку - Світлодіод WS2812 RGB
- Кнопка BOOT
- Світлодіодні індикатори
- PWR: індикатор живлення
- RXD: індикатор RS485 / CAN RX
- TXD: індикатор RS485 / CAN TX
- Pin Header
для підключення інших пристроїв - Роз'єм виходу живлення USB Type-C
Забезпечує зовнішнє живлення через порт USB Type-C - Багатофункціональний термінал
- Вибір рівня напруги для багатофункціонального терміналу
для перемикання логічного рівня зв'язку та вихідної напруги багатофункціонального терміналу - CAN-термінал
для підключення до зовнішніх CAN-пристроїв - CAN-резистор узгодження
Вбудований резервний резистор узгодження 120R, що вмикається за допомогою перемички - RS485-термінал
для підключення до зовнішніх RS485-пристроїв - RS485-резистор узгодження
Вбудований резервний резистор узгодження 120R, що вмикається за допомогою перемички

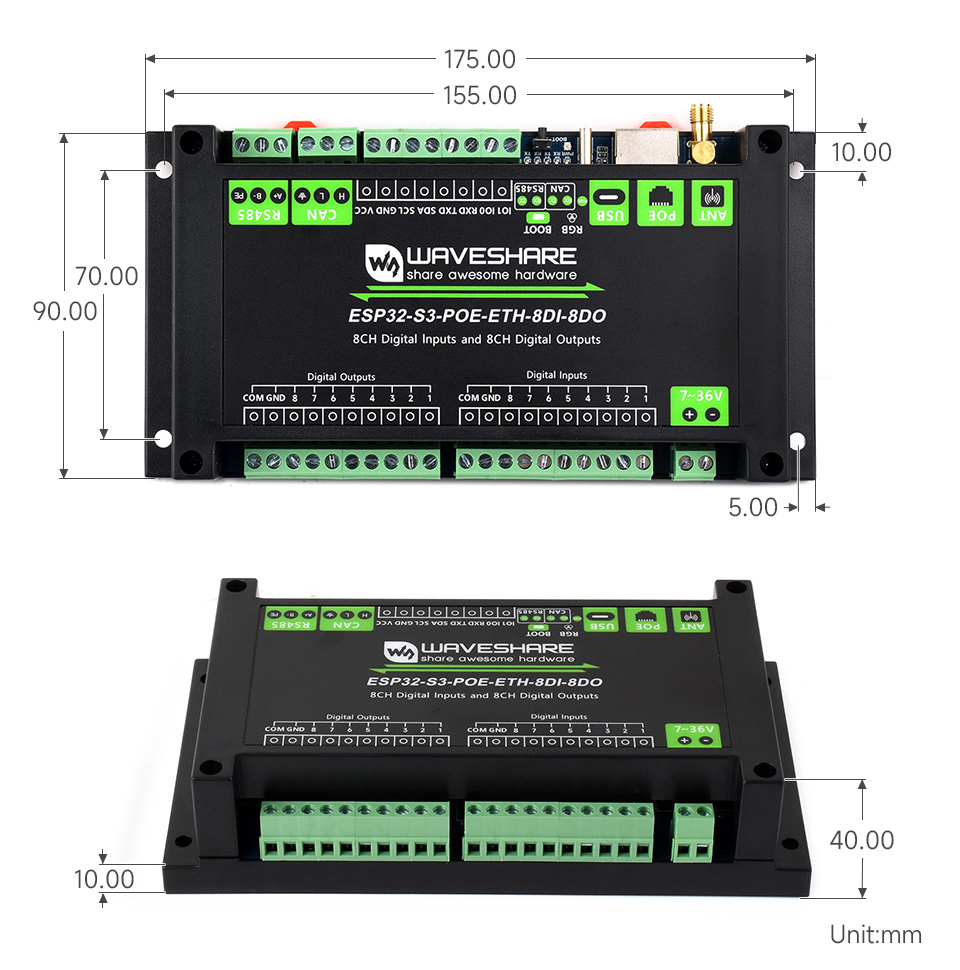

Габаритні розміри:

Wiki: http://www.waveshare.com/wiki/ESP32-S3-POE-ETH-8DI-8DO
Вага: 0.32 кг
Комплект поставки:
- ESP32-S3-POE-ETH-8DI-8DO - 1 шт.
- 2.4G 4DB SMA антена- 1 шт.
- Викрутка - 1 шт.
