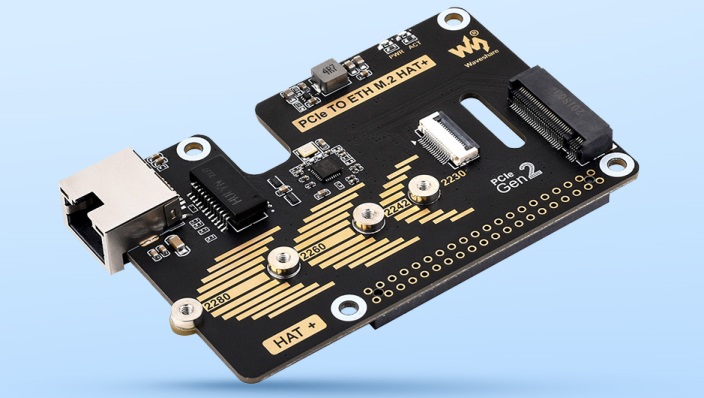

PCIe TO ETH M.2 HAT+ (28515) - це плата розширення, призначена для підключення Ethernet-інтерфейсу до сумісних одноплатних комп’ютерів через інтерфейс PCIe. Рішення дає змогу розширити мережеві можливості системи та забезпечити дротове підключення до локальної мережі. Плата використовує формат M.2 для інтеграції мережевого адаптера в компактні вбудовані системи. Вона може застосовуватися в мережевому обладнанні, промислових системах керування, пристроях IoT та інших проєктах, де потрібне дротове Ethernet-з’єднання. Компактна конструкція плати спрощує інтеграцію мережевого інтерфейсу в системи з обмеженим простором і дає змогу використовувати можливості PCIe для передавання даних. Дана плата надає змогу одночасно розширити можливості Raspberry Pi 5, додавши гігабітний Ethernet-порт і підтримку швидкісного NVMe SSD. Накопичувач NVMe може використовуватися для встановлення операційної системи та зберігання даних.
Основні особливості та характеристики:
- Підтримує накопичувачі M.2 з протоколом NVMe, забезпечуючи високу швидкість читання й запису та високу ефективність роботи.
- Підтримує лише режим PCI-E×1 Gen2.
- Сумісний лише з моделлю PI5B.
- Підтримує накопичувачі M.2 типорозмірів 2230, 2242, 2260 та 2280.

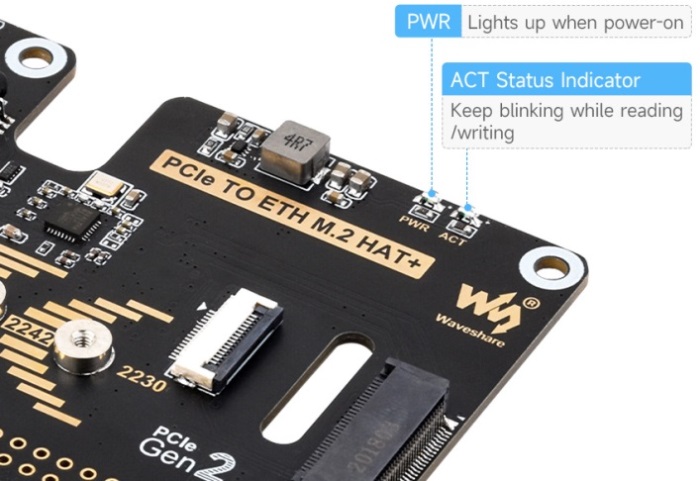

- Оснащений вбудованими індикаторами стану: PWR світиться постійно після ввімкнення живлення, а ACT блимає під час операцій читання та запису, що дозволяє легко відстежувати стан роботи.
- Має індикатор роботи мережевого порту: зелений сигнал блимає при використанні гігабітного порту, жовтий — при використанні порту 100 Мбіт/с.

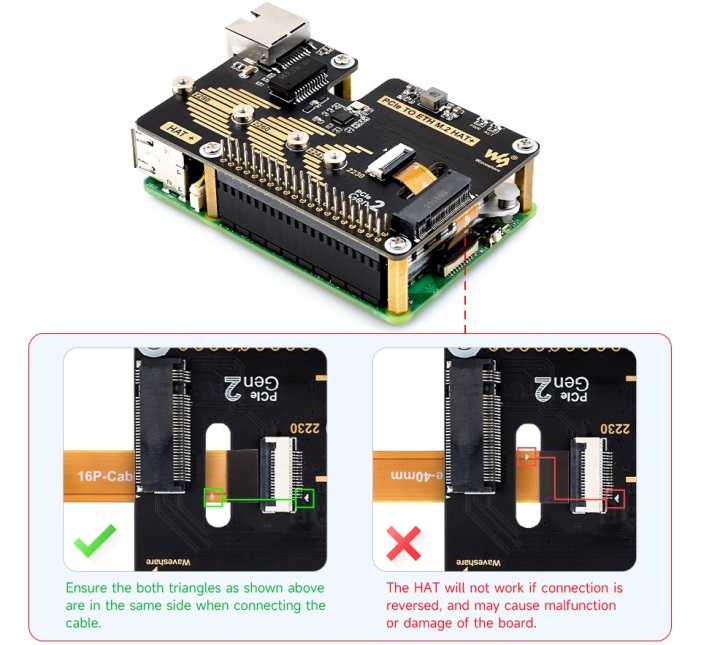

Підключення до PI5 за допомогою 16-контактного кабелю
На основі 16-контактного інтерфейсу PCIe плати Raspberry Pi 5
Розширення системи одним портом Gigabit Ethernet
Вбудовані подвійні світлодіодні індикатори
Зручний контроль робочого стану
Вбудований чіп моніторингу живлення та EEPROM
Моніторинг стану живлення твердотільного накопичувача в реальному часі для стабільнішої роботи
Установка та складання з Raspberry Pi 5
Габаритні розміри: 85 х 56,5 мм
WIKI: https://www.waveshare.com/wiki/PCIe_TO_ETH_M.2_HAT+
Вага: 0,045 кг.
Комплект поставки:
- Плата розширення PCIe to ETH M.2 HAT+ — 1 шт.
- Роз'єм 2×20 контактів — 1 шт.
- Шлейф 16P (40 мм) — 1 шт.
- Набір гвинтів — 1 шт.
- Гвинт для кріплення SSD — 1 шт.
