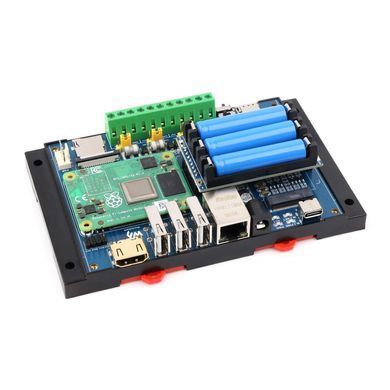

Плата розширення UPS Module Mini (24760) – це компактний пристрій, який забезпечує надійне живлення для електронних пристроїв. Цей модуль може одночасно заряджати і живити пристрої, і має вихідну потужність 5В та струм 2,5А. Він здатний одночасно заряджати батареї та забезпечувати вихідну потужність від зовнішнього джерела живлення. Автоматично перемикається на вихід від батарей, якщо зовнішнє джерело живлення недоступне, підтримує стабільне живлення для роботи системи.
Цей пристрій особливо корисний для застосувань, де неперервне живлення має велике значення, такі як системи моніторингу, автоматизації, IoT-проекти, а також для забезпечення безперебійного живлення для малих пристроїв під час відключення електромережі. Він дозволяє підтримувати роботу пристроїв без перебоїв, навіть під час відключення живлення.
Основні особливості
- Забезпечує зв'язок по шині I2C, моніторинг напруги, струму, потужності та залишкової ємності акумуляторів у режимі реального часу
- Має вбудовані кілька функціональних штифтів, що забезпечують два методи заряджання та розряджання через колодки та штифтові роз’єми
- Має кілька схем захисту акумулятора: захист від перезаряду/розряду, захист від перевантаження по струму, захист від короткого замикання та захист від зворотного ходу, а також функція вирівнювання заряду, більш безпечна та стабільна
- Має вбудований регулятор 5 В, що забезпечує постійний вихідний струм до 2,5 А
- Має вбудовані попереджувальні індикатори, які легко перевірити, чи правильно підключено акумулятор і стан зарядки
- Поставляється з онлайн-ресурсами розробки та посібником
Технічні характеристики
- ВИХІДНА НАПРУГА: 5В 2,5А
- ЗАРЯДНИЙ ПРИСТРІЙ: підтримка 5 В 3 А
- ШИНА КЕРУВАННЯ: I2C
- ПІДТРИМКА БАТАРЕЇ: літієва батарея 10440 × 3 (паралельно, НЕ входить в комплект)
- РОЗМІРИ: 61 × 38 мм
Моніторинг у реальному часі
Моніторинг напруги, струму, потужності та залишкової ємності акумуляторів через інтерфейс I2C

Має схеми захисту від перезаряду/розряду, перевищення струму, короткого замикання та зворотного ходу, разом із функцією вирівнювання заряду.

Елементи плати:
- ETA1188 5В стабілізатор напруги
- ETA6953 Чіп зарядки/розрядки акумулятора
- INA219 Мікросхема моніторингу напруги/струму
- Мікросхема захисту акумулятора S8261
- RT9193 3.3V регулятор напруги
- AO4402 Захист батареї MOS трубка
- Перемикач ДБЖ ON/OFF. Контроль виходу ДБЖ
- Кнопка завантаження - Активація батарей
- Індикатор потужності. Світиться, коли вимикач ДБЖ увімкнено
- Індикатор заряду
- Світиться: коли акумулятори заряджаються
- Блимає: батареї несправні або не підключені
- Світло вимкнено: коли зарядка завершена або не заряджається
- Індикатори попередження про реверс засвітяться, якщо відповідну батарею підключено реверсивно
- Зарядний блок 5V 3A
- Вихідна панель ДБЖ 5В 2,5А
- Багатофункціональні штифтові роз'єми


Розпіновка:
IN: Вхідна потужність (5 В 3 А)
ВИХІД: вихід ДБЖ (5 В 2,5 А)
GND: земля
UPS OFF: вимкніть вихідну потужність ДБЖ, коли підключено до контакту PWR
BOOT: активація акумуляторів (тягнути низький рівень протягом 500 мс, а потім піднімати високий)
CHARGE: індикація заряду (низький рівень вказує на зарядку)
SCL: годинник I2C
SDA: дані I2C
PWR: UPS ON/OFF (Якщо вбудований перемикач ДБЖ вимкнено, вихідна потужність ДБЖ буде вимкнута, коли джерело живлення під’єднано до контакту UPS OFF, і ввімкнеться, коли підключено до контакту GND)
Примітка. При використанні контактних роз’ємів для заряджання та розряджання рекомендується з’єднувати всі вхідні та вихідні контакти для вихідного струму 2,5 А, щоб зменшити напругу на контактах
Габаритні розміри: 61мм х 38мм

WIKI: www.waveshare.com/wiki/UPS_Module_Mini
Комплект поставки:
1. UPS Module Mini x1
Акумуляторні батареї до комплекту поставки не входять.

Вага: 0.023 kg
