В комлпект модуль Raspberry Pi Compute Module 4 не входить

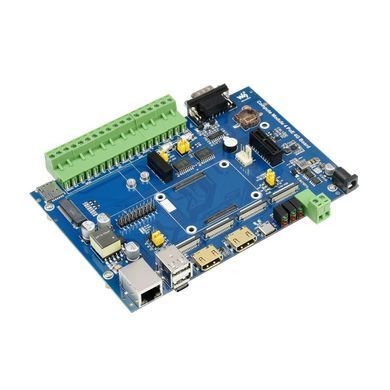

Raspberry Pi Compute Module 4 I/O PoE 4G Board (20535) — це базова плата промислового класу пристроїв IoT, розроблена для Raspberry Pi Compute Module 4. Вона має функції зв'язку, включаючи глобальну стільникову мережу 5G / 4G / 3G / 2G і функцію живлення через інтернет PoE Ethernet. Плата містить різні промислові ізольовані інтерфейси, такі як CAN, RS485, RS232, ADC і GPIO, що робить її ідеальним вибором для різних промислових додатків IoT. У порівнянні з версією для CM3, ця версія забезпечує більш високу продуктивність обробки.
Основні особливості:
- Сумісна з обчислювальним модулем Raspberry Pi 4
- Слот M.2 для підключення окремого комунікаційного модуля, із підтримкою мережі 5G / 4G / 3G / 2G
- Порт Ethernet 10 / 100M / 1000M з автопогодженням, з включеним PoE
- USB HUB, дозволяє підключати більше USB-пристроїв
- USB TO UART, для послідовного налагодження
- Надає різні промислові ізольовані інтерфейси: CAN, RS485, RS232, ADC, GPIO, RTC
- Кілька портів, пов'язаних з відео, таких як HDMI, DSI, CSI
- Світлодіодні індикатори для контролю робочого стану
Технічні характеристики:
- Роз'єм CM4 SOCKET. Підходить для всіх варіантів Compute Module 4
- Комунікація:
Роз'єм Gigabit Ethernet RJ45, інтегрує схему PoE, сумісну з 802.3af (5 В / 2,5 А)
M.2 B KEY, підтримує модуль 5G / 4G
Слот для SIM-карти, підтримує стандартну SIM-карту для зв'язку 5G / 4G / 3G / 2G - РОЗ'ЄМИ. Ізольований RS485, ізольований RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
- USB-порт. Два USB 2.0 типу A
- ДІСПЛЕЙ. Два порту дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
- КАМЕРА: Два порти камери MIPI CSI-2 (15-контактний роз'єм 1.0 мм FPC)
- ВІДЕО. Два порти HDMI, підтримка виведення 4K 30 кадрів в секунду
- RTC. Годинник реального часу з батарейним відсіком і можливістю пробудження Compute Module 4
- СХОВИЩЕ. Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
- ВЕНТИЛЯТОР ОХОЛОДЖЕНЯ з регульованою швидкістю обертання, вхід 5 В / 12 В
- ЖИВЛЕННЯ. 7V ~ 36V
- ГАБАРИТНІ РОЗМІРИ. 160 × 114 мм
Інтерфейси (M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485):
Приклад використання:

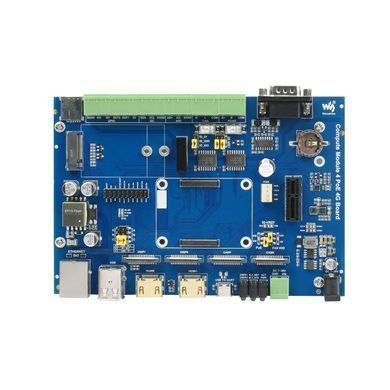

Елементи платы:
- Роз'єм Compute Module 4 для підключення Raspberry Pi Compute Module 4
- Вхід живлення. Широкодіапазонне джерело живлення 7-36 В
- Індикатор стану CM4
червоний: індикатор живлення Raspberry Pi
зелений: індикатор робочого стану Raspberry Pi - Індикатор стану M.2
червоний: індикатор включений
зелений: індикатор робочого стану - Призначений для користувача світлодіодний індикатор зручний для тестування виходу введення / виведення або моніторингу стану виконання програми
- USB TO UART для послідовного налагодження
- HDMI. два порти HDMI, підтримка подвійного виведення 4K 30 кадрів в секунду
- USB 2.0. два порти USB 2.0, для підключення USB-пристроїв
- RJ45 Gigabit Ethernet. Порт Gigabit Ethernet 10/100/1000 Мбіт / с з автопогодженням, з функціями PoE Power Over Ethernet
- Слот M.2 для підключення модуля зв'язку 5G / 4G
- Слот для SIM-карти підтримує стандартну SIM-карту для зв'язку 4G / 3G / 2G
- Тримач батареї реального часу RTC підтримує тип батареї CR1220
- Роз'єм PCIe Gen 2 × 1
- Роз'єм вентилятора для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
- Зумер
- DISP. два порти дисплея MIPI DSI
- САМ. два порти камери MIPI CSI
- Ізольований GPIO дозволяє управляти / виявляти пристрої через GPIO
- Ізольований I2C дозволяє управляти / зчитувати пристрою через I2C
- Ізольований диференційний вхід АЦП
- Ізольований інтерфейс CAN
- Ізольований інтерфейс RS485
- Ізольований інтерфейс RS232
- Слот для карти Micro SD (нижня сторона). Вставте карту Micro SD з попередньо записаною системою, щоб запустити Compute Module 4 Lite
- Порт програмування USB-C (нижня сторона) дозволяє записувати образ системи в обчислювальний модуль з варіантом eMMC
Габаритні розміри: 160мм х 114мм
Інформація для розробників (Wiki): Compute_Module_4_PoE_4G_Board
В комплекті поставки:
- Плата Compute Module 4 PoE 4G Board x1
Вага: 0.158 кг
