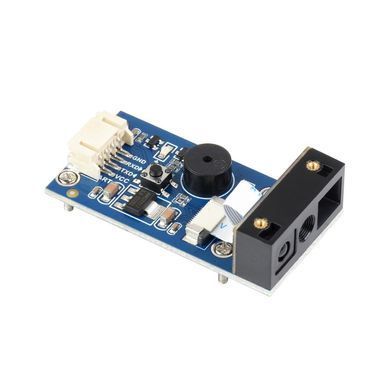

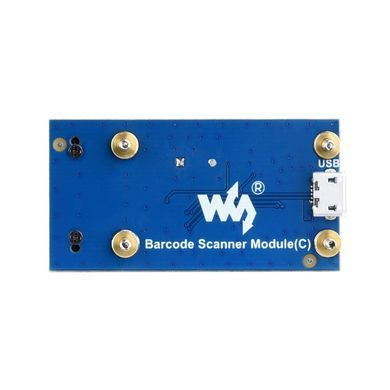

Waveshare Barcode Scanner Module (C) (24468) є електронним пристроєм, що використовується для сканування та декодування різних типів штрих-кодів та QR-кодів у 1D та 2D-форматі. Цей модуль складається з оптичного сканеру, контролера та інтерфейсу вводу/виводу.
Модуль може працювати як автономно, так і в якості сканера, що підключається до комп'ютера або іншого пристрою за допомогою USB-порту. Він здатний сканувати штрих-коди та QR-коди зі швидкістю до 60 кадрів в секунду та зчитувати коди з різних джерел, таких як екрани смартфонів, паперові бірки, магнітні картки та інші.
Модуль підтримує багато різних типів кодів, включаючи Code128, Code39, EAN-13, QR-коди та багато інших. Крім того, він має вбудовану функцію автоматичного розпізнавання кодів, що дозволяє автоматично визначати тип коду та декодувати його.
Модуль сканування 2D-кодів (C) може бути використаний в різних сферах, таких як логістика, управління запасами, транспорт та інші, де необхідно швидко та точно зчитувати різні типи кодів. Він має компактний розмір та низьку споживану енергію, що дозволяє легко вбудовувати його в різні пристрої.
Технічні характеристики:
- РОЗДІЛЬНА ЗДАТНІСТЬ: 640 × 480
- КУТИ СКАНУВАННЯ: pitch ±60°, skew ±60°, roll 360°
- РЕЖИМ СКАНУВАННЯ: датчик, безперервний, ручний (за замовчуванням)
- ТОЧНІСТЬ:
- 1D коди: 3mil
- 2D коди: 5mil
- ІНТЕРФЕЙС ЗВ'ЯЗКУ: режим клавіатури USB (за замовчуванням), віртуальний порт USB, порт UART
- ДЖЕРЕЛО СВІТЛА: білий (освітлення) + зелений (прицілювання), обидва є видимим світлом
- ДЖЕРЕЛО ЖИВЛЕННЯ: 5В / 3,3В
- СТРУМ
- РОБОЧИЙ: 250 мА
- РЕЖИМ ОЧІКУВАННЯ: 20 мА
- ЗАВАНТАЖЕННЯ: 258 мА
- ТЕМПЕРАТУРА
- РОБОЧА: -20 ~ +60°C
- ЗБЕРІГАННЯ: -40 ~ +70°C
Можливість декодування:
| ТИП КОДУ | BARCODE | BARCODE SCANNER MODULE (C) | |
|---|---|---|---|
| READABLE | за замовчуванням READABLE | ||
| 2D | QR Code | √ | √ |
| Micro QR | √ | ||
| DataMatrix | √ | √ | |
| PDF417 | √ | √ | |
| Micro PDF417 | √ | ||
| Aztec | √ | ||
| 1D | EAN-13 | √ | √ |
| EAN-8 | √ | √ | |
| UPC-A | √ | √ | |
| UPC-E | √ | √ | |
| ISSN | √ | ||
| ISBN | √ | ||
| Codabar | √ | √ | |
| Code 128 | √ | √ | |
| Code 93 | √ | √ | |
| Code 39 | √ | √ | |
| Code 11 | √ | ||
| ITF-14 | √ | ||
| ITF-6 | √ | ||
| Interleaved 2 of 5 | √ | ||
| Industrial 2 of 5 | √ | ||
| Matrix 2 of 5 | √ | ||
| CS Databar(RSS) | √ | ||
| MSI-Plessey | √ | ||
* Примітка: деякі підтримувані формати штрих-кодів вимкнено за замовчуванням, ви можете відсканувати «конфігураційний код», щоб увімкнути його

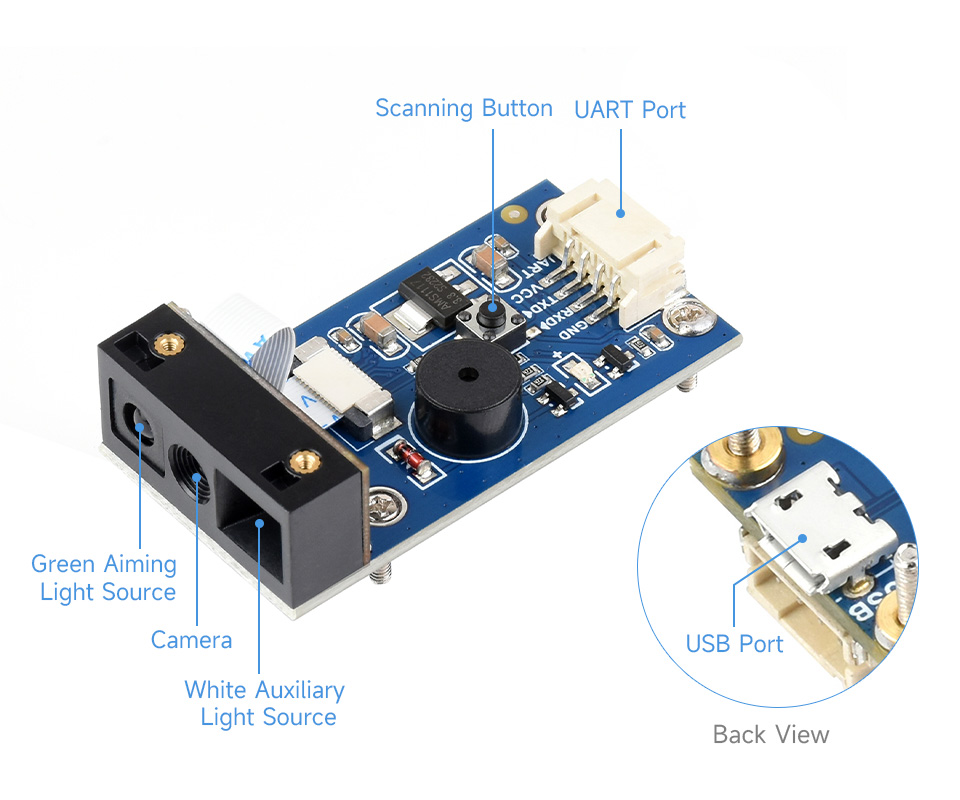

Елементи плати та інтерфейси:

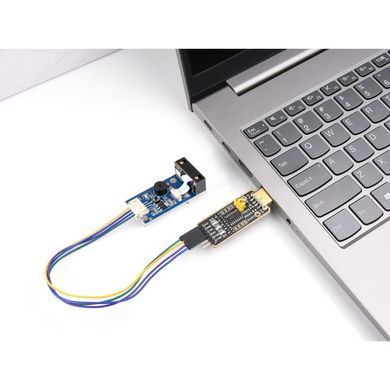

Приклад використання:

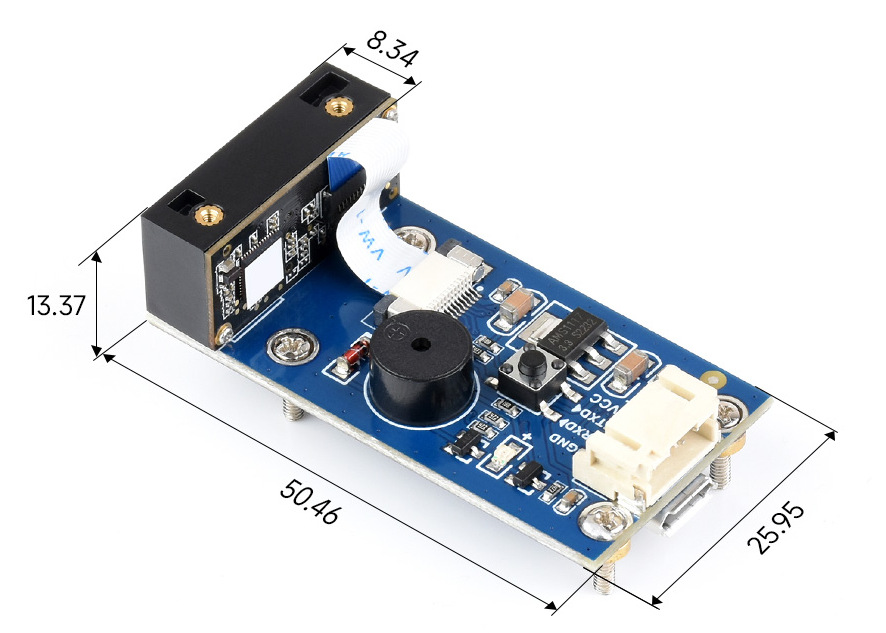

Габаритні розміри: 50,46мм х 25,95мм х 13,37мм

Wiki:

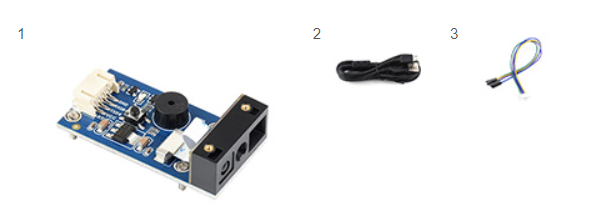

Комплект поставки:
- Модуль сканера штрих-кодів (C) x1
- Штекер USB типу A – кабель micro B x1
- Кабель PH2.0 4Pin x1

Вага: 0,059 кг
