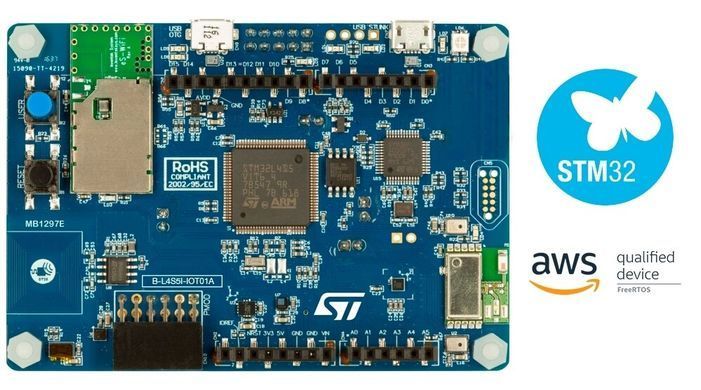

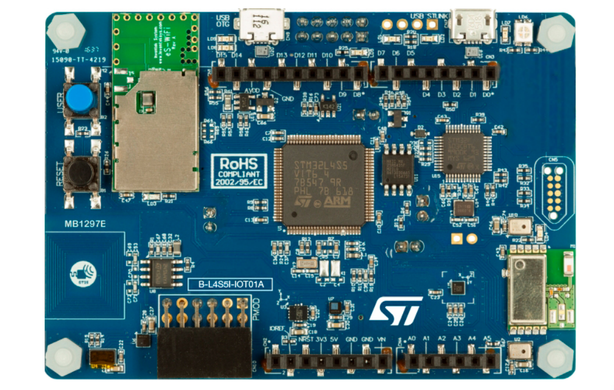

Відлагоджувальна плата B-L4S5I-IOT01A Discovery для вузла IoT створена спеціально для дослідження роботи енергоефективного мікроконтролера STM32L4S5VIT6 серії STM32L4 + на базі процесора Arm® Cortex® -M4. Вона призначена для використання в якості дослідницького інструменту, для прототипування створюваних додатків для вузла IoT і дозволяє розробляти програми з прямим підключенням до хмарним серверів.
Ця плата (комплект) дозволяє досліджувати широкий спектр додатків за рахунок використання малопотужних багатоканальних мереж (Bluetooth® Low Energy, Wi - Fi®, NFC), багатостороннього зондування за допомогою датчиків положення і навколишнього простору, а також використання особливостей серії STM32L4 +.
Можливості підключення ARDUINO® Uno V3 і Pmod ™ забезпечують можливість розширення з великим вибором спеціалізованих додаткових плат.
Комплект B-L4S5I-IOT01A Discovery для вузла IoT включає відладчик / програматор ST-LINK / V2-1.
Він поставляється з комплексним пакетом MCU STM32CubeL4, який надає комплексну програмну бібліотеку HAL STM32, а також різні приклади програмного забезпечення для безперешкодного підключення до хмарних серверів.
Ключові особливості:
- Мікроконтролер STM32L4S5VIT6 з наднизьким енергоспоживанням серії STM32L4 + на базі ядра Arm® Cortex®-M4 з 2 Мбайт флеш-пам'яті і 640 КБ ОЗУ в корпусі LQFP100
- 64-мегабітних флеш-пам'ять Quad-SPI від Macronix ™
- Модуль Bluetooth® 4.1 (SPBTLE-RF) від STMicroelectronics
- 802.11 b / g / n-сумісний модуль Wi-Fi® (ISM43362-M3G-L44) від Inventek Systems
- Динамічна мітка NFC на основі ST25DV04K з друкованою антеною NFC
- 2 цифрових всеспрямованих мікрофона (MP34DT01) від STMicroelectronics
- Ємнісний цифровий датчик відносної вологості і температури (HTS221) від STMicroelectronics
- Високопродуктивний 3-осьовий магнітометр (LIS3MDL) від STMicroelectronics
- 3D-акселерометр і 3D-гіроскоп (LSM6DSL) від STMicroelectronics
- Барометр з абсолютним цифровим виходом 260-1260 гПа (LPS22HB) від STMicroelectronics
- Датчик Time-of-flight і виявлення жестів (VL53L0X) від STMicroelectronics
- Високонадійне рішення (STSAFE-A110) від STMicroelectronics
- 2 кнопки (призначена для користувача і скидання)
- USB OTG FS з роз'ємом Micro-AB
- Роз'єм розширення ARDUINO® Uno V3
- Роз'єм розширення Pmod ™
- Гнучкі варіанти живлення: ST-LINK, USB VBUS або зовнішні джерела
- Вбудований відладчик / програматор ST-LINK / V2-1 з можливістю повторного перерахування USB: пристрій, віртуальний COM-порт і порт налагодження
- Великі безкоштовні бібліотеки програмного забезпечення та приклади, доступні в пакеті MCU STM32Cube
- Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR ™, Keil® і STM32CubeIDE

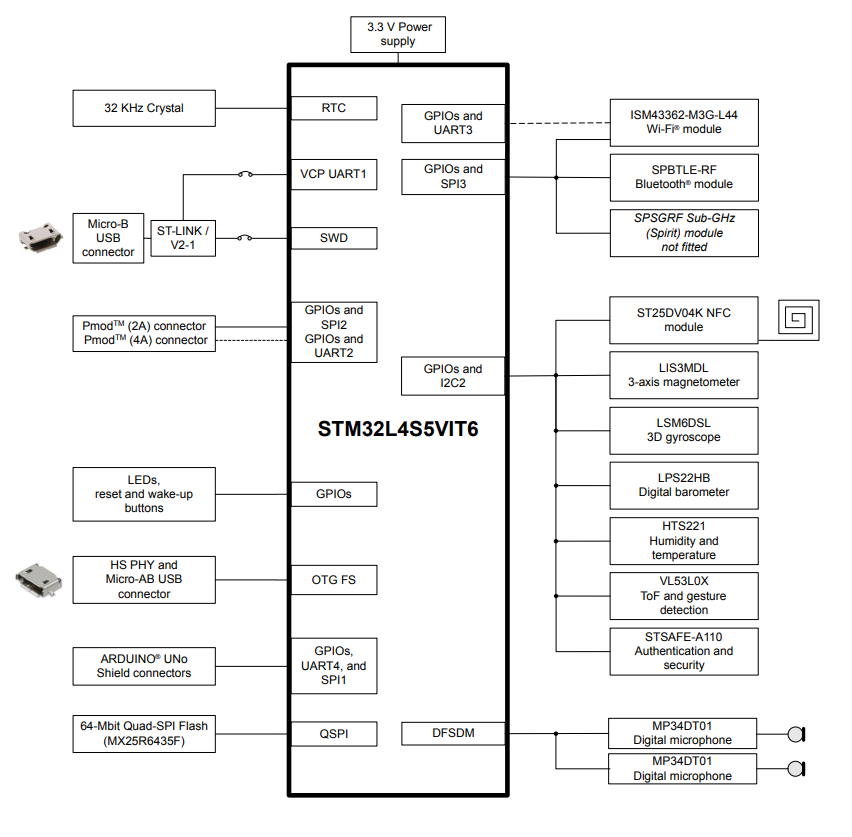

Блокова діаграма:

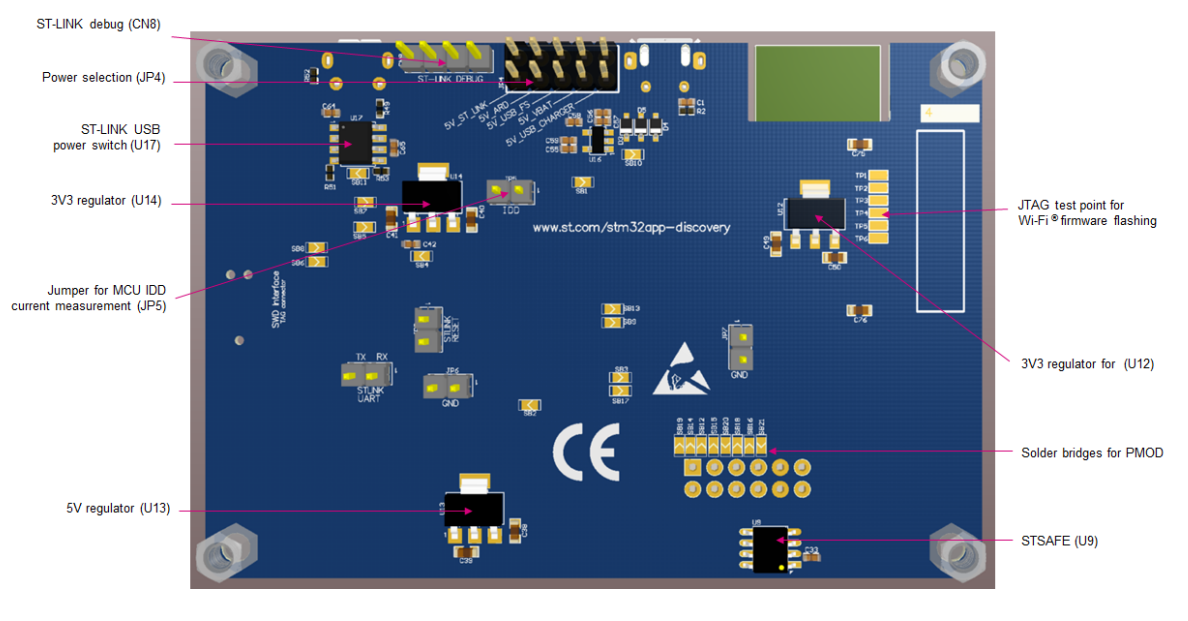

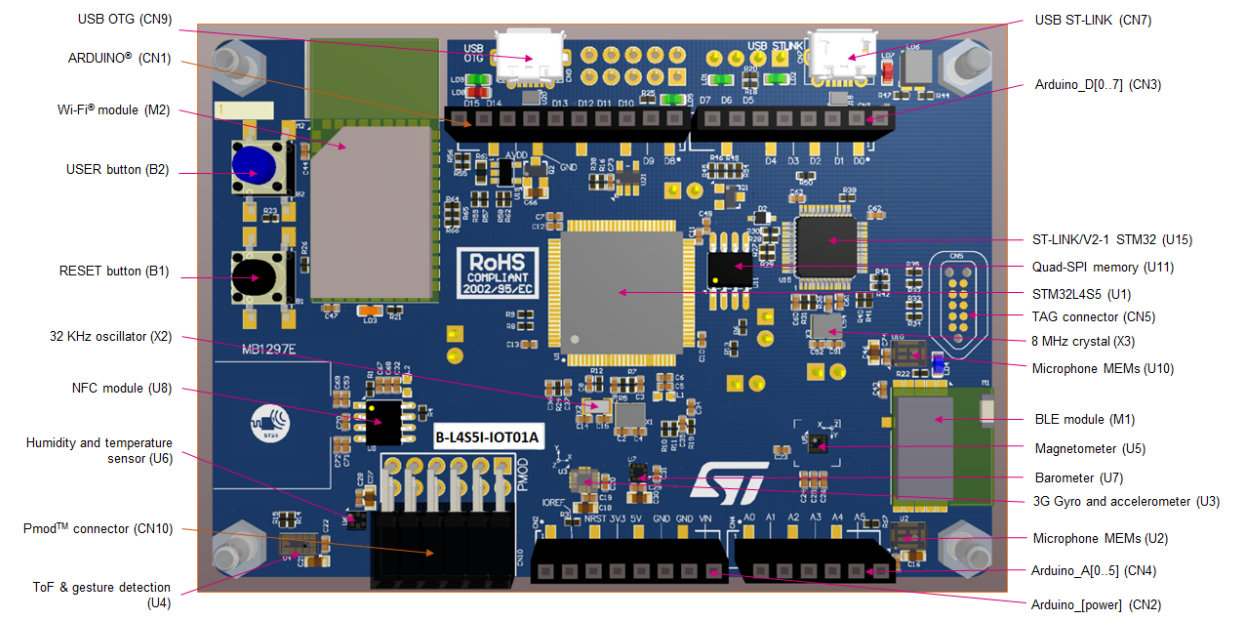

Елементи плати:

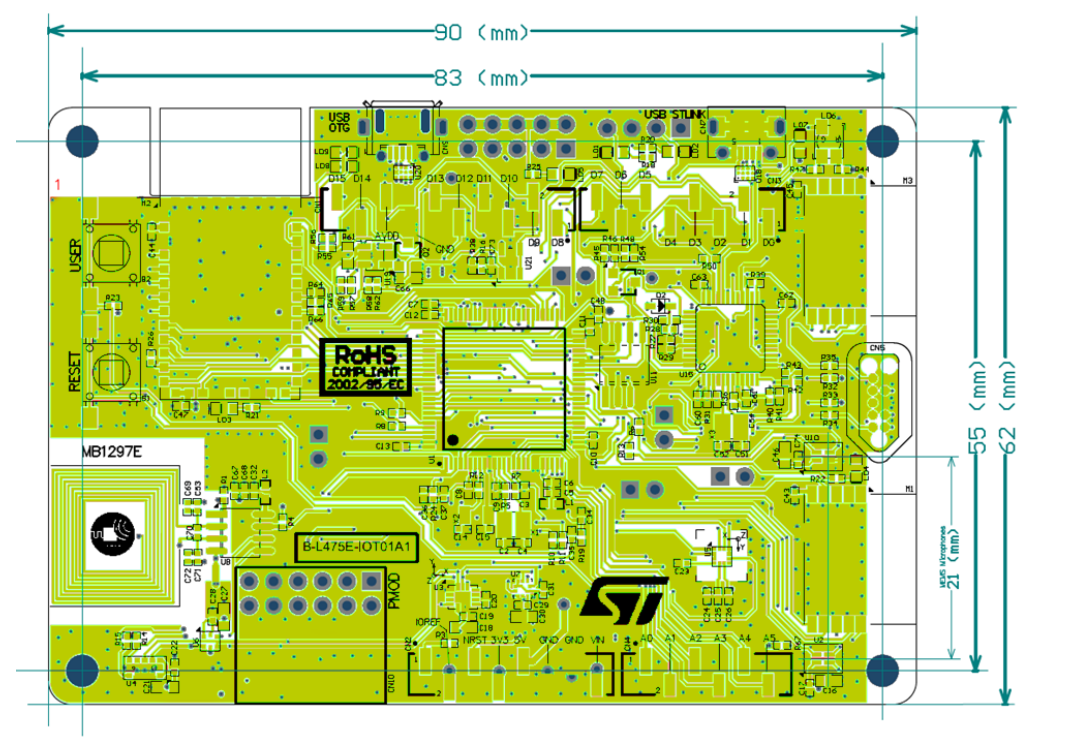

Габаритні розміри:
