RS485 CAN HAT (14882) - це плата розширення для одноплатних комп’ютерів Raspberry Pi, призначена для організації промислового послідовного зв’язку через інтерфейси RS485 і CAN. Модуль дає змогу підключати контролери, датчики, виконавчі механізми та інше обладнання, що використовує відповідні протоколи передавання даних. Інтерфейс CAN реалізовано на базі контролера MCP2515 із підключенням через SPI та трансивера SN65HVD230. Інтерфейс RS485 використовує трансивер SP3485 і працює через UART у напівдуплексному режимі. Підтримка автоматичного керування передаванням і прийманням RS485 спрощує інтеграцію модуля в електронні системи. Компактні розміри та стандартний 40-контактний GPIO-роз’єм забезпечують зручне встановлення на сумісні плати Raspberry Pi. Даний модуль підходить для систем промислової автоматизації, збору даних, керування обладнанням, робототехніки та розробки пристроїв IoT.
Основні особливості:
- Стандартний 40-контактний роз'єм GPIO для плат серії Raspberry Pi.
- Функція CAN: вбудований контролер CAN MCP2515 (інтерфейс SPI) та трансивер SIT65HVD230DR.
- Функція RS485: керування через UART, напівдуплексний зв'язок, підтримка автоматичного керування передачею/прийомом (TX/RX) без необхідності програмування, вбудований трансивер SP3485.
- Вбудований захист TVS (супресор перехідних напруг): ефективне пригнічення стрибків напруги та перехідних імпульсів у ланцюзі RS485; захист від блискавки та електростатичного розряду.
- Передбачено роз'єм для зовнішнього керування, що дозволяє використовувати плату з іншими контролерами.
- До комплекту входять онлайн-ресурси для розробки та інструкція (приклади коду для wiringPi/Python).
Технічні характеристики:
- Робоча напруга: 3,3 В.
- CAN-контролер: MCP2515.
- CAN-трансивер: SN65HVD230.
- RS-485 трансивер: SP3485.
- Діаметр монтажного отвору: 3,0 мм.
Розроблено для серії Raspberry Pi
Стандартний 40-контактний роз'єм GPIO Raspberry Pi, адаптований для плат серії Raspberry Pi

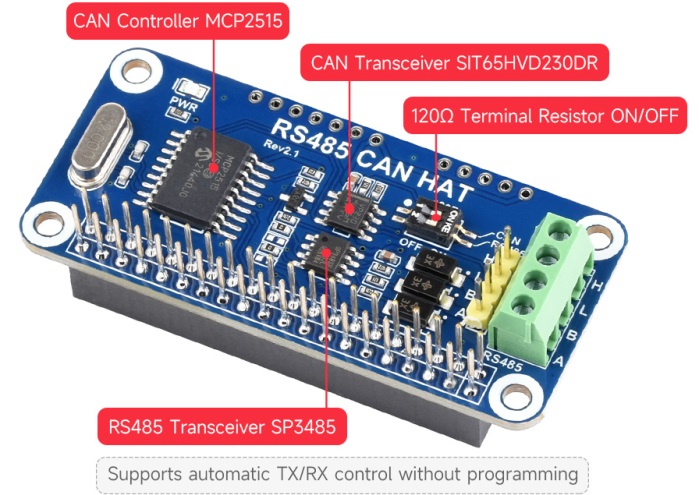

Розширення функціональності CAN та RS485
CAN: вбудований контролер CAN MCP2515 (інтерфейс SPI) із трансивером SIT65HVD230DR
RS485: керування через UART, напівдуплексний зв'язок, вбудований трансивер SP3485
Вбудований пристрій захисту від перехідних напруг ефективно пригнічує стрибки напруги та короткочасні викиди напруги в колі приймання-передавання RS485

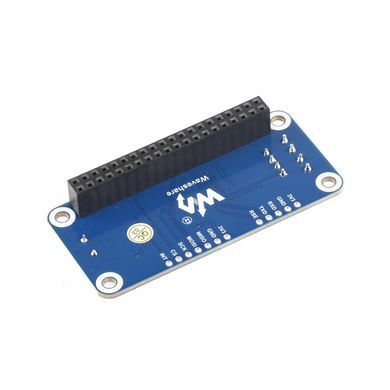

Призначення виводів плати
Габаритні розміри: 65 х 30 мм.
WIKI: https://www.waveshare.com/wiki/RS485_CAN_HAT
Вага: 0.018 kg
Компект поставки:
- Плата RS485 CAN HAT — 1 шт.
- Набір гвинтів для RPi (2 шт.) — 1 шт.
