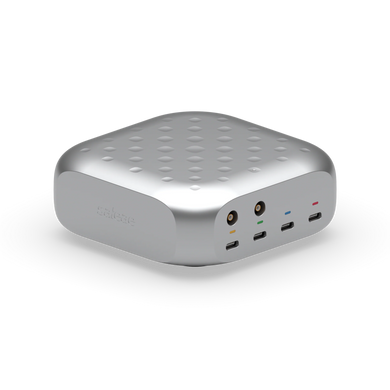

Saleae Logic MSO 2x100 Standard — комбінований логічний аналізатор та осцилограф для розробки вбудованих систем. Пристрій поєднує 2 аналогові канали з пропускною здатністю 100 МГц та до 20 цифрових каналів для одночасного аналізу аналогових і цифрових сигналів. Працює з програмним забезпеченням Logic 2 для Windows, macOS та Linux.
Основні особливості:
- Поєднання осцилографа та логічного аналізатора в одному пристрої.
- 2 аналогові канали.
- 8 цифрових каналів з можливістю розширення до 20.
- Пропускна здатність аналогових каналів 100 МГц.
- Частота дискретизації аналогових сигналів до 1.0 Гвиб./с.
- Безперервний запис без пропусків.
- Підтримка понад 60 декодерів протоколів.
- Підтримка запуску за аналоговими та цифровими подіями.
- Програмне забезпечення Logic 2 для Windows, macOS та Linux.
- Підтримка користувацьких аналізаторів та автоматизації через API.
Технічні характеристики осцилографа:
- Кількість аналогових каналів: 2
- Пропускна здатність: 100 МГц
- Максимальна частота дискретизації: 1.0 Гвиб./с
- Вертикальна роздільна здатність: 9 біт
- Глибина пам'яті на канал: 100 млн точок
- Швидкість оновлення сигналів: до 60 осцилограм/с на екрані
- Вхідний опір: 1 МОм || 16 пФ
- Діапазон вимірювання: від 10 мВ до 60 В (повна шкала)
- Вхідний зв'язок: AC/DC
- Смуговий фільтр: 20 МГц або повна смуга
- Максимальна напруга на вході: ±30 В
- Рівень шуму: 100 мкВ RMS
Технічні характеристики логічного аналізатора:
- Кількість цифрових каналів: 8 (з можливістю розширення до 20)
- Частота дискретизації: 1.0 Гвиб./с
- Поріг спрацювання: від 0.6 В до 3.1 В
- Вхідна напруга: ±25 В
- Максимальна вхідна напруга: ±30 В
- Мінімальна тривалість імпульсу: 5 нс
- Максимальна частота сигналу: 100 МГц
- Максимальна швидкість переходів: 400 млн переходів/с
- Тривалість запису обмежується лише пам'яттю ПК
Функції запуску:
- Джерела запуску: будь-який аналоговий або цифровий канал
- Режими запуску: Auto, Normal, Single
- Типи запуску: Edge, Pulse, Slope
- Діапазон затримки запуску: від 10 мкс до 10 с
Фізичні характеристики:
- Розміри пристрою: 114 × 114 × 46 мм
- Вага пристрою: 1.36 кг
- Робоча температура: від 0°C до +40°C
- Температура зберігання: від −20°C до +70°C
- Живлення: USB-C PD 20V / 1.5A (30 Вт)
Підтримувані протоколи:
- I²C, I3C, SPI, UART, CAN, CAN FD, LIN
- Modbus RTU/ASCII
- USB, SDIO, JTAG, SWD
- MIPI DSI, HDMI-CEC, DisplayPort AUX
- та понад 60 інших протоколів
Комплект поставки:

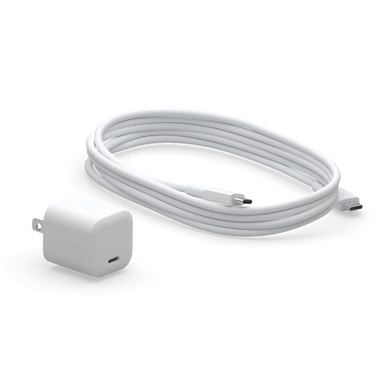

- Блок живлення USB-C 30 Вт × 1
- Кабель живлення USB-C × 1

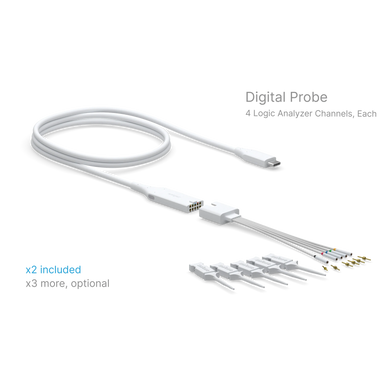

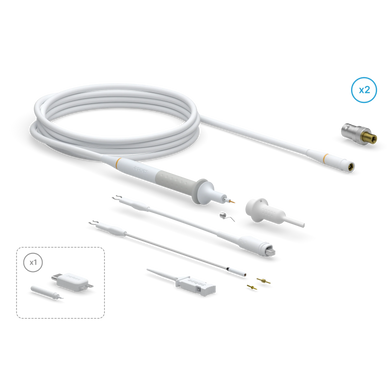

- Кабелі аксесуари × 1

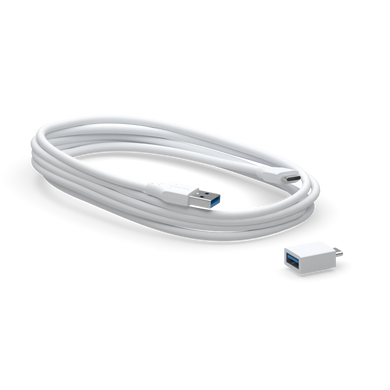

- Кабель передачі даних × 1

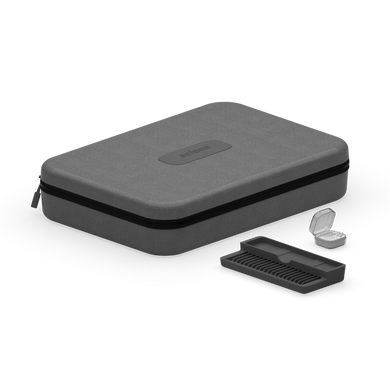

- Чохол × 1
- Документація × 1
