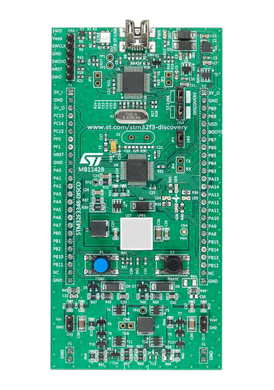

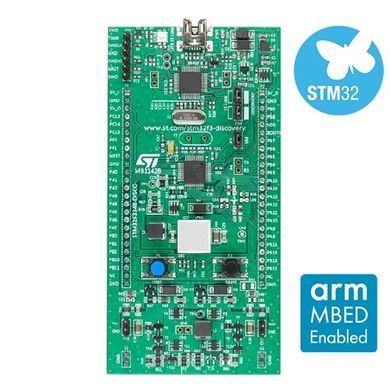

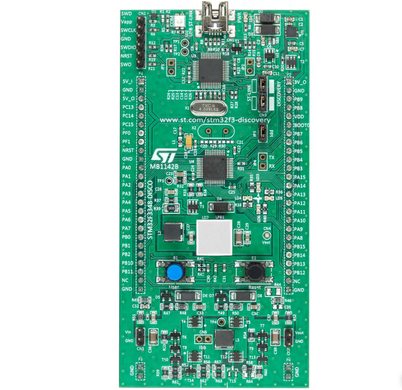

Відлагоджувальна плата STM32F3348-DISCO створена спеціально для дослідження роботи мікроконтролера серії STM32F334. Вона призначена для використання в якості дослідницького інструменту і для прототипування застосувань створюваних на базі MCU STM32F334C8T6, а також їх випробувань до початку серійного виробництва.
Комплект STM32F3348 Discovery дозволяє використовувати широкий спектр додатків, він включає вбудований інтерфейс інструменту налагодження ST-LINK / V2-1, регулювання яскравості світлодіодів за допомогою понижувального перетворювача, понижуючий / підвищувальний перетворювач, світлодіоди і кнопки.
Ключові особливості:
- Мікроконтролер STM32F334C8T6 з 64 КБ флеш-пам'яті, 16 КБ ОЗУ в корпусі LQFP48.
- Вбудований ST-LINK / V2-1 з перемикачем режиму вибору для використання комплекту як автономного ST-LINK / V2-1 (з роз'ємом SWD для програмування і налагодження).
- mbed ™ -enabled
- USB ST-LINK з можливістю повторного перерахування і трьома різними інтерфейсами:
віртуальний com-порт
mass storage
порт налагодження - Живлення плати: по шині USB або від зовнішнього джерела живлення 5 В.
- Зовнішнє джерело живлення додатки: 3 В і 5 В.
- Регулювання яскравості світлодіодів із знижуючим перетворювачем.
- Один понижуючий / підвищувальний перетворювач.
- Шість світлодіодів:
LD1 (червоний) для живлення 3,3 В
LD2 (червоний / зелений) для зв'язку USB
Чотири призначених для користувача світлодіода: LD3 (червоний), LD4 (помаранчевий), LD5 (зелений) і LD6 (синій). - Дві кнопки (призначена для користувача і скидання).
- Роз'єм розширення для входів / виходів LQFP48 для швидкого підключення до макетної платі і легкого тестування.
- безкоштовне програмне забезпечення, включаючи безліч прикладів, є частиною пакета STM32CubeF3 або STSW-STM32148 для використання застарілої стандартної бібліотеки.

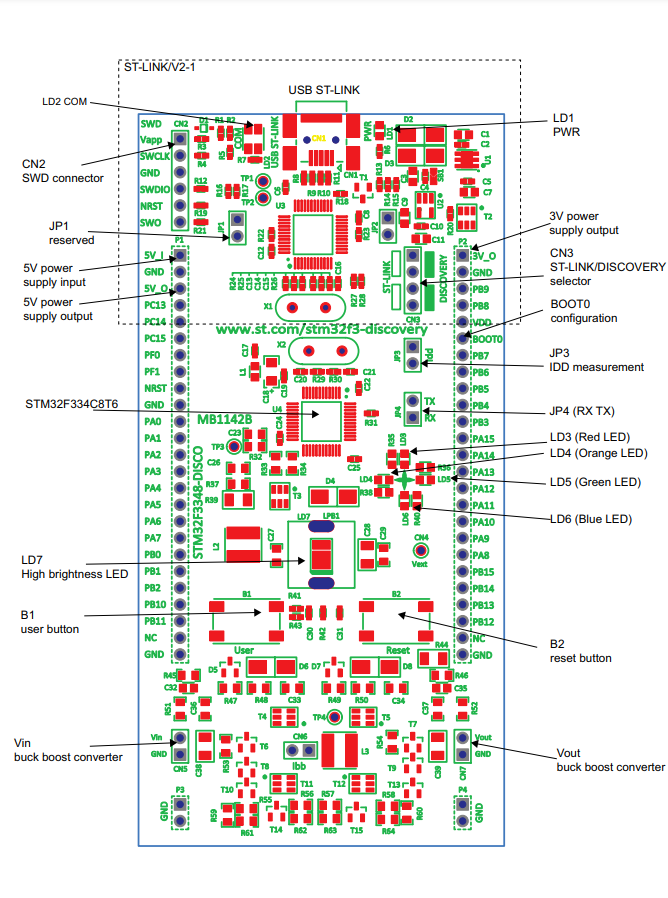

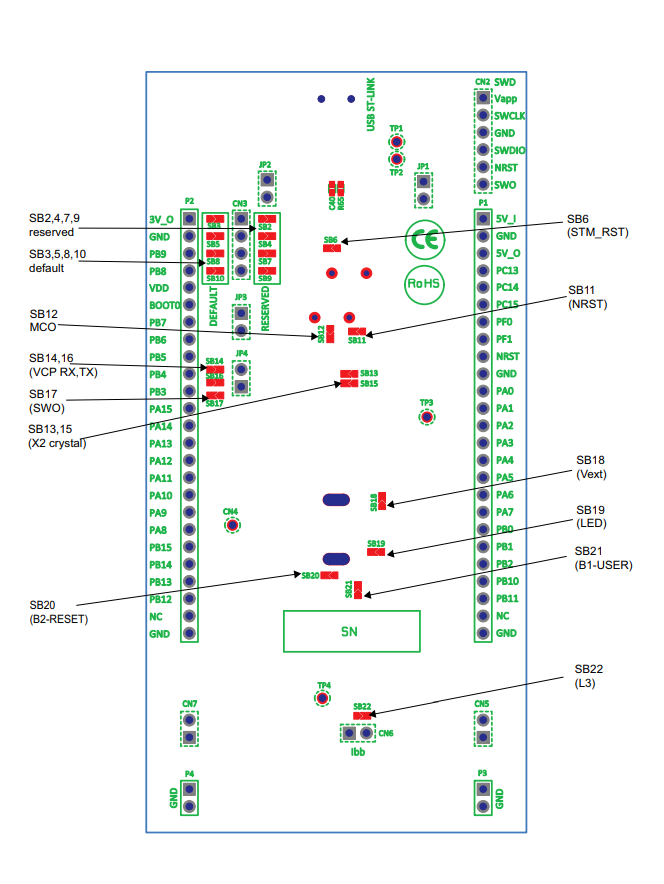

Елементи плати:
