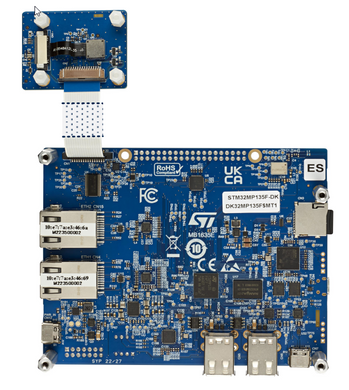

STM32MP135F-DK

STM32MP135F-DK Discovery kit є комплектом розробки, який включає в себе мікропроцесорний модуль (MPU) STM32MP135F від STMicroelectronics. Цей комплект розробки призначений для дослідження та розробки програмного забезпечення для STM32MP135F MPU.

STM32MP135F є потужним мікропроцесором, який поєднує в собі ядро Cortex-A7 (для застосунків, що вимагають високої продуктивності) та ядро Cortex-M4 (для реального часу та низькопотужних застосунків). Цей MPU має широкий спектр можливостей, таких як підтримка бездротового зв'язку, роз'єми для зовнішніх пристроїв, вбудовану пам'ять та багато інших функцій.

Discovery kit включає в себе розширені можливості для розробки та тестування програмного забезпечення. Він має вбудований екран, кнопки, роз'єми для підключення зовнішніх пристроїв та інші компоненти, що дозволяють вам взаємодіяти з STM32MP135F та розробляти інтегровані системи.

Комплект розробки також надає доступ до різноманітних ресурсів, таких як документація, приклади коду, середовища розробки тощо, що допомагає прискорити процес розробки та валідації програмного забезпечення.

Враховуючи всі ці функції, STM32MP135F-DK Discovery kit є потужним засобом для розробки та валідації програмного забезпечення для STM32MP135F MPU, а також для вивчення можливостей цього мікропроцесора та його використання у власних проектах.

Основні особливості:

• MPU STM32MP135FAF7 з 32-розрядним процесором Arm® Cortex®‑A7 на 1 ГГц у корпусі TFBGA320
• ST PMIC STPMIC1
• 4 Гбіт DDR3L, 16 біт, 533 МГц
• 4,3" 480×272 пікселів РК-модуль дисплея з ємнісною сенсорною панеллю та інтерфейсом RGB
• 2-мегапіксельний CMOS-модуль камери UXGA (у комплекті) з десеріализатором MIPI CSI-2® / SMIA CCP2
• Wi‑Fi® 802.11b/g/n
• Bluetooth® Low Energy 4.1
• Подвійний 10/100 Мбіт/с Ethernet (RMII), сумісний з IEEE-802.3u, один із підтримкою Wake on LAN (WoL)
• 4-портовий концентратор USB Host
• USB Type-C® DRP на основі пристрою STM32G0
• 4 світлодіоди користувача
• 4 кнопки (2× користувача, тампера та скидання)
• 1 кнопка пробудження
• Роз'єми плати:
– Розширення двосмугового модуля камери MIPI CSI-2®
– 2× Ethernet RJ45
– 4× USB Type-A
– USB Micro-B
– USB Type-C®
– тримач картки microSD™
– Розширення GPIO
– Вхід джерела живлення 5 В / 3 A USB Type-C® (зарядний пристрій не входить в комплект)
– VBAT для резервного живлення
• Вимірювання бортового струму
• Вбудований налагоджувач/програматор STLINK-V3E з можливістю повторного перерахування USB: накопичувач, віртуальний COM-порт і порт налагодження

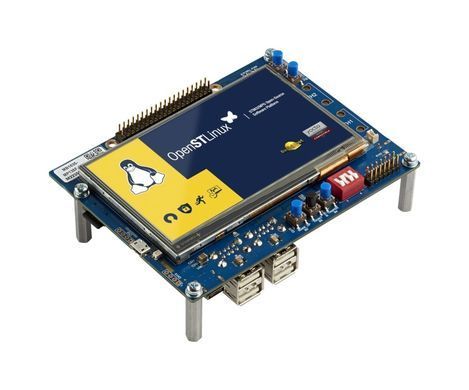

• Повне програмне забезпечення Linux® STM32 MPU OpenSTLinux із відкритим вихідним кодом (наприклад, STM32MP1Starter) і приклади
• Підтримка кількох інтегрованих середовищ розробки (IDE), включаючи STM32CubeIDE
• Підтримка Bare Metal для RTOS (Microsoft® Azure®)

Інтерфейси та елементи плати:
