Адаптер CAN FD TO RS232/RS485

Waveshare Адаптер CAN FD TO RS232/RS485 — промисловий перетворювач протоколів для двонаправленої передачі даних між CAN FD та RS232/RS485. Пристрій підтримує декілька режимів конвертації даних, сумісний із CAN 2.0A/2.0B та призначений для промислової автоматизації, систем моніторингу та IoT-застосувань.

КОД ВИРОБНИКА: 32599

Основні особливості:

• Двонаправлена передача даних між CAN FD та RS232/RS485.
• Підтримка протоколів CAN FD, CAN 2.0A та CAN 2.0B.
• 5 режимів конвертації даних.
• Підтримка прозорої передачі даних.
• Підтримка Modbus RTU gateway.
• Конфігурація через AT-команди або програму для ПК.
• Підтримка оновлення прошивки.
• Вбудовані термінуючі резистори 120Ω з DIP-перемикачами.
• Промислове виконання для роботи в складних умовах.
• Монтаж на DIN-рейку.

Технічні характеристики:

• Інтерфейси:
  • 1× CAN
  • 1× RS232 або RS485
• Підтримувані протоколи:
  • CAN FD
  • CAN 2.0A
  • CAN 2.0B
• Швидкість CAN FD:
  • арбітражний канал: 5Kbps ~ 1Mbps
  • канал даних: 100Kbps ~ 5Mbps
• Послідовний інтерфейс: RS232 / RS485
• Термінуючі резистори: 2 × 120Ω
• Живлення: DC 9 ~ 36V
• Рекомендоване живлення: 12V 1A
• Робоча температура: −40°C ~ +85°C
• Температура зберігання: −40°C ~ +105°C
• Вологість: 5% ~ 95% RH без конденсації
• Захист:
  • ESD protection
  • Surge protection
  • EFT/Burst protection
• Монтаж: DIN-рейка

Режими конвертації:

• Прозора передача
• Прозора передача з ID
• Стандартна конвертація
• Modbus protocol conversion
• Користувацька конвертація протоколів

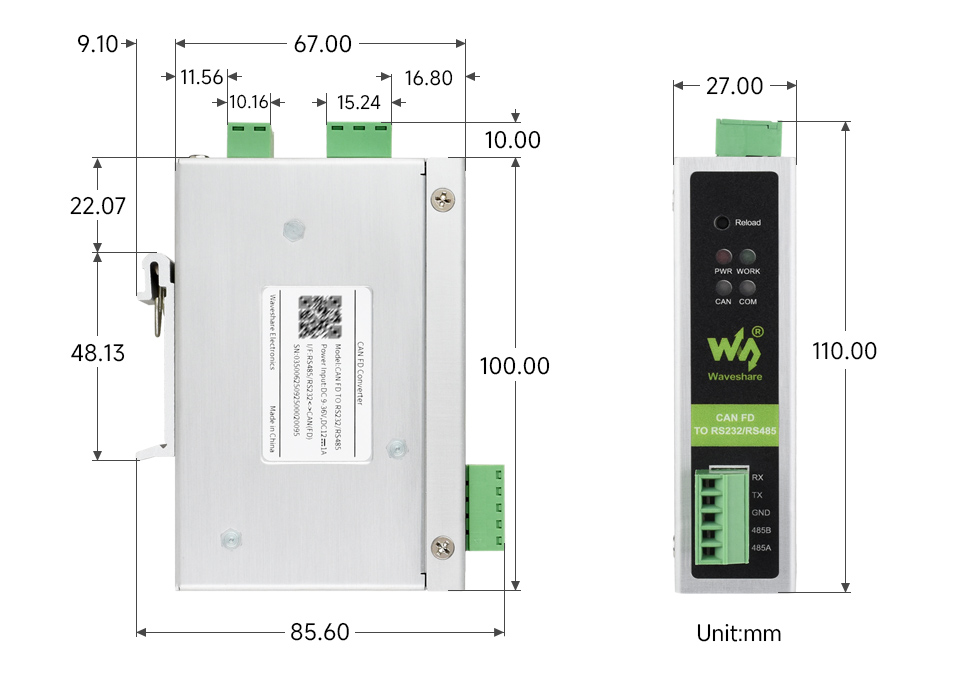

Габаритні розміри: 110 × 27 × 85.6 мм

Комплект поставки:

1. CAN FD TO RS232/RS485 × 1
2. Адаптер живлення × 1
3. Викрутка × 1
