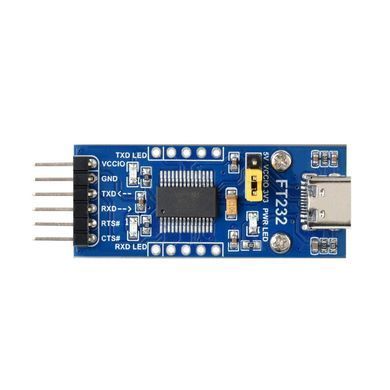

Адаптер FT232 USB UART Board (Type C) – це плата з інтерфейсом USB до UART (TTL), оснащена конектором USB Type C. Цей модуль призначений для забезпечення зручної та ефективної комунікації між пристроями, обладнаними USB, і пристроями, що використовують UART-інтерфейс.
Модуль використовує чіп FT232, що забезпечує надійну і швидку передачу даних між пристроями. Комунікація відбувається за допомогою протоколу UART (TTL), що робить його ідеальним для використання в різних електронних проектах, зокрема в сфері розробки пристроїв, безпілотних літальних апаратів, або для зв'язку між мікроконтролерами та комп'ютером.
Конектор USB Type C робить цей модуль сучасним та універсальним, адже USB Type C відомий своєю зручністю у використанні, можливістю підключення в будь-якому напрямку та швидким передаванням даних. Цей FT232 USB UART Board є невід'ємною частиною для електроніки, де потрібна зручна та стабільна зв'язок між пристроями.
Основні особливості:
- Містить оригінальний чіп FT232RL
- Має три режими живлення VCCIO через установку перемички:
- VCCIO - 5V: вихід 5V
- VCCIO - 3,3 В: вихід 3,3 В
- відкрита перемичка: живлення від цільової плати (3,3 В-5 В)
- Має 3 світлодіодні індикатори: TXD, RXD, PWR
- Піни, доступні на pinheaders: TXD, RXD, RTS#, CTS#. Інші контакти доступні через просвердлені отвори, легко підключаються до системи додатків користувача (крок контактів сумісний з універсальною прототипною платою)
- Підтримує Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
Підключення:
- VCCIO ↔ 3.3V або 5V вихід (модуль живиться від USB, а перемичка на платі повинна бути замкнута на 3,3В або 5В)
- GND ↔ GND
- TXD ↔ MCU.RX (напрям сигналу: MCU.RX << FT232 << PC.TX)
- RXD ↔ MCU.TX (напрям сигналу: MCU.TX >> FT232 >> PC.RX)
- RTS ↔ MCU.CTS (напрям сигналу: MCU.CTS << FT232 << PC.RTS)
- CTS ↔ MCU.RTS (напрям сигналу: MCU.RTS >> FT232 >> PC.CTS)
Габаритні розміри: 46,17 мм х 19,11 мм
Wiki: FT232_USB_UART_Board_(Type_C)
Вага: 0.012 кг
Комплект поставки:
- Плата USB UART FT232 (тип C) x1
- Перемичка 6-контактного роз’єму x1
- 5-контактний гніздо та 5-контактний гніздо x2
