Адаптер USB TO 4CH Serial Converter (25790)

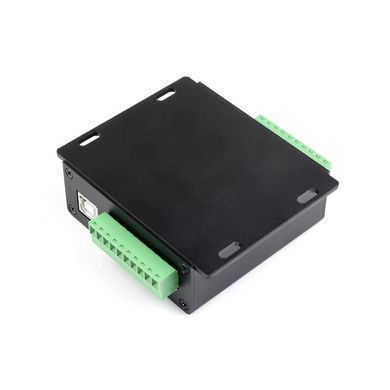

Адаптер USB TO 4CH Serial Converter (25790) – це промисловий USB-конвертер з чотирма послідовними портами, який дозволяє з легкістю підключати пристрої до комп'ютера за допомогою USB-порту. Він використовує оригінальний чіп FT4232HL, що забезпечує надійну та стабільну роботу.

Цей конвертер підтримує різні стандарти, включаючи USB до RS232, RS485, RS422 та TTL, що робить його вельми універсальним для використання в промислових застосуваннях. Він ідеально підходить для збільшення зв'язку та контролю над різними пристроями і обладнанням у проектах та системах.

Цей конвертер забезпечує ефективну комунікацію між комп'ютером і промисловими пристроями, і допомагає створювати проекти промислової автоматизації та контролю.

Основні особливості:

• Побудований на чіпі FT4232HL, що забезпечує швидкий і стабільний зв'язок
• Підтримує USB до 4-канального багатофункціонального послідовного порту, зручного для розширення або налагодження різних промислових пристроїв послідовного порту
• Підтримує USB до 1-канального TTL + 1-канального TTL/RS485 + 1-канального ізольованого RS485/422 + 1-канального ізольованого RS232/485
• Ізоляція вбудованого джерела живлення забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
• Вбудована цифрова ізоляція unibody забезпечує ізоляцію сигналу, має високу надійність, стійкість до перешкод та низьке енергоспоживання
• Вбудований TVS (Transient Voltage Suppressor) ефективно пригнічує стрибки напруги в мережі, перехідні стрибки напруги в ланцюзі, забезпечує блискавкозахист і захист від електростатичного розряду
• Вбудований запобіжник із самовідновленням і захисні діоди забезпечують стабільні вихідні сигнали струму/напруги, забезпечують захист від перенапруги та перенапруги, покращують стійкість до ударів
• Повністю автоматична схема трансивера без затримки забезпечує швидкий і стабільний зв'язок між портом USB і різними інтерфейсами, не заважаючи один одному
• Має вбудований послідовний транслятор напруги TTL 3,3 В/5 В, конфігурація рівня TTL змінюється за допомогою перемикача
• Має 9 світлодіодів для індикації живлення та стану трансивера
• Високоякісні роз'єми USB-B забезпечують плавне підключення/витягування
• Має металевий корпус промислового класу підтримує встановлення на стіні

Технічні характеристики:

USB:

• Робоча напруга: 5В
• Роз'єм: USB-B
• Захист: 200 мА запобіжник із самовідновленням, ізольований вихід

ПОРТ А - TTL (UART):

• Робоча напруга: 3,3 В / 5 В (налаштовується за допомогою перемикача)
• Роз'єм: Гвинтова клема
• Захист: захисний діод, стійкий до перенапруги/мінусової напруги, стійкий до ударів
• Режим передачі: Point-to-point
• Швидкість передачі даних: 300 біт/с ~ 12 Мбіт/с

ПОРТ B (один варіант: TTL чи RS485):

TTL (UART):

• Робоча напруга 3,3 В / 5 В (налаштовується за допомогою комутатора)
• Роз'єм Гвинтова клема
• Захисний затискач захисний діод, стійкий до перенапруги/мінусової напруги, стійкий до ударів
• Режим передачі Point-to-point
• Швидкість передачі даних 300 біт/с ~ 12 Мбіт/с

RS485:

• Роз'єм:  Гвинтова клема
• Керування напрямком: Апаратне автоматичне керування
• Захист: TVS діод, захист від перенапруги та захист від електростатичного розряду
• Резистор: Вбудований зарезервований відповідний резистор 120R, NC за замовчуванням, увімкнено через перемичку
• Режим передачі: Point-to-multipoints (режим 485 до 32 вузлів, рекомендується використовувати повторювачі для 16 вузлів і більше)
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с

ПОРТ C (ізольований RS485/422)

• Роз’єм: Гвинтова клема
• Керування напрямком: Апаратне автоматичне керування
• Захист: TVS діод, захист від перенапруги та захист від електростатичного розряду, ізоляція живлення та ізоляція сигналу
• Резистор: Вбудований зарезервований відповідний резистор 120R, NC за замовчуванням, увімкнено через перемичку
• Режим передачі: «Точка-багато точок» (режим 485: до 32 вузлів, рекомендується використовувати повторювачі для 16 або більше вузлів； Режим 422: до 256 вузлів, рекомендується використовувати повторювачі для 16 або більше вузлів)
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с

ПОРТ D (один варіант:  ізольований RS232 чи ізольований RS485)

 ізольований RS232

• Роз’єм: Гвинтова клема
• Захист: TVS діод, захист від перенапруги та захист від електростатичного розряду, ізоляція живлення та ізоляція сигналу
• Режим передачі: Point-to-point
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с

ізольований RS485

• Роз'єм: Гвинтова клема
• Керування напрямком: Апаратне автоматичне керування
• Захист: TVS діод, захист від перенапруги та захист від електростатичного розряду, ізоляція живлення та ізоляція сигналу
• Резистор: Вбудований зарезервований відповідний резистор 120R, NC за замовчуванням, увімкнено через перемичку
• Режим передачі: Point-to-multipoints (режим 485 до 32 вузлів, рекомендується використовувати повторювачі для 16 вузлів і більше)
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с

ІНДИКАТОРИ

• PWR: Червоний індикатор живлення, світиться, коли є підключення USB і виявлена напруга
• TXD: Зелений індикатор TX, світиться, коли порт USB надсилає дані
• RXD: Синій індикатор RX, світиться, коли порти пристрою надсилають дані назад

ОПЕРАЦІЙНА СИСТЕМА: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7

Основна функція адаптера – підтримка USB до 4-канального багатофункціонального послідовного порту, зручного для розширення або налагодження різноманітних промислових пристроїв послідовного порту; Підтримка USB до 1-канального TTL + 1-канального TTL/RS485 + 1-канального ізольованого RS485/422 + 1-канального ізольованого RS232/485

Оригінальний промисловий чіп FT232RNL забезпечує стабільний, надійний і швидкий зв’язок

Безпечніший ізольований дизайн

• Ізоляція вбудованого джерела живлення забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
• Вбудована цифрова ізоляція unibody, забезпечує ізоляцію сигналу, високу надійність, стійкість до перешкод, низьке енергоспоживання

Вбудований TVS (придушувач перехідної напруги), ефективно пригнічує стрибки напруги та перехідні стрибки напруги в ланцюзі, блискавкозахист і захист від електростатичного розряду. Вбудований запобіжник із самовідновленням і захисні діоди забезпечують стабільний струм/напругу на виходах, забезпечують захист від перевантаження по струму/перенапруги, покращують стійкість до ударів.

Має міцний корпус з алюмінієвого сплаву з піскоструминною обробкою та анодним окисленням, що підтримує настінне кріплення, та призначений для для промислового встановлення

Інтерфейси

Призначення контактів

Габаритні розміри: 86,5 мм х 71,6 мм х 27,4 мм

WIKI: www.waveshare.com/wiki/USB_TO_4CH_Serial_Converter

Комплект поставки:

1. USB TO 4CH Serial Converter x1
2. USB-кабель ~1,2 м x 1 шт
3. Викрутка x1

Вага: 0,209 кг
