Arduino MKR RGB Shield / ASX00010

Артикул: 75261

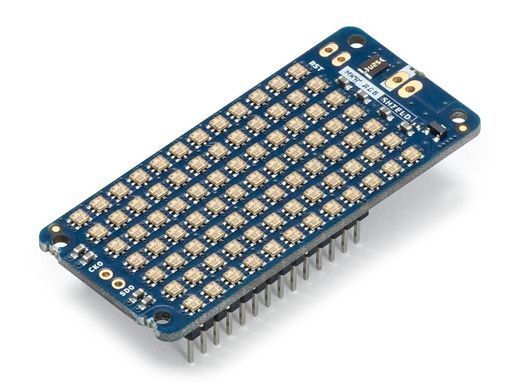

Arduino MKR RGB Shield / Светодиодная панель - это плата расширения для отображения графики и сообщений. Для нее доступна готовая библиотека с примерами и методами, позволяющая легко писать статический и прокручиваемый текст. Нет необходимости в пайке или специальных адаптерах, просто подключите матричный экран RGB поверх вашей любимой платы MKR, и вы готовы к работе!

Установленные светодиоды очень плотные и яркие, с полными цветами RGB!

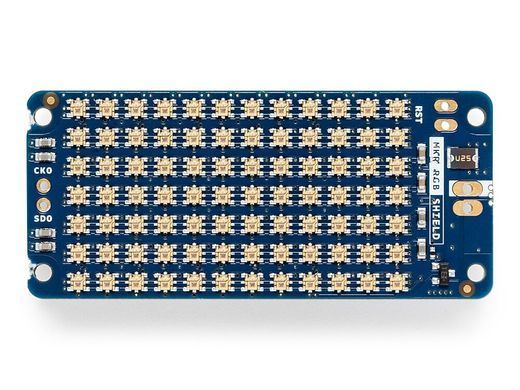

Этот экран был разработан как многоцелевой дисплей на основе RGB пикселей. Конструкция MKR RGB Shield позволяет устанавливать его как последний в стеке или как единственный установленный экран. Он имеет матрицу из 84 RGB Smart светодиодов APA102, организованных в 12 столбцов и 7 строк. Каждый светодиод занимает площадь 2х2 мм, а общий размер матрицы составляет 36 х 21 мм. Благодаря этим аппаратным характеристикам матрица подходит для графики, значков или прокрутки текстовых сообщений. Каждый пиксель может быть освещен цветом, выбранным из палитры из 16 миллионов.





ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Чтобы вы могли воспользоваться преимуществами матрицы, разработана библиотека Arduino_MKRRGB, которая связывает оборудование с новой высокоуровневой графической библиотекой ArduinoGraphics. С этими двумя библиотеками вы можете быстро создавать визуальный контент без особых усилий.



АППАРАТНОЕ ОБЕСПЕЧЕНИЕ
84 светодиода APA 102 соединены последовательно: вы запускаете только первый, а все остальные получают команды одну за другой. Интерфейс похож на SPI с выводами CLK и DataIn, подключенными к A4 и A3. Библиотека Arduino_MKRRGB уже позаботилась об этом, но вы можете использовать любую другую библиотеку SmartLED, просто определяя выводы CLK и DATA на A4 и A3.


Каждый светодиод RGB SMD может потреблять до 40 мА. Если мы умножим максимальный ток на количество светодиодов, мы получим значение, близкое к 4А. Это пиковый ток со всеми светодиодами, установленными на белый и полную яркость. Стандартный USB-порт ПК не может поддерживать регулятор MKR, поэтому экран имеет отдельный разъем питания, способный выдерживать нагрузку до 4А. Пожалуйста, подключите надлежащий источник питания 5 В к экрану, если вы планируете создавать плотную графику с высокой яркостью.

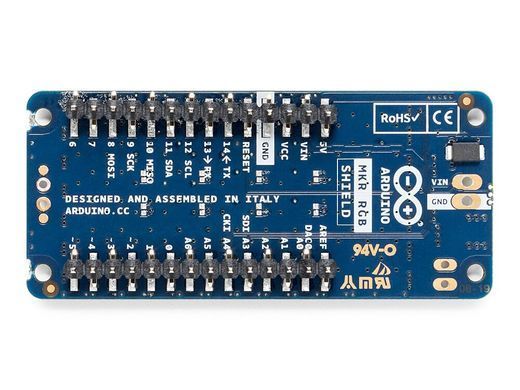

Экран имеет две выходные площадки для каскадирования другого экрана или других светодиодов APA102, расположенных в виде полосы. Библиотека позаботится только об одной матрице, для каскадных и более сложных конструкций вы должны использовать другие библиотеки. Выходные данные первых экранирующих площадок с именами CKO и SDO должны поступать на выводы A4 и A3 заголовков следующей платы. Источник питания должен быть снабжен общим заземлением для всех источников питания, подключенных к плате MKR, первому экрану и другим каскадным.



ПРИМЕР
Этот пример демонстрирует, как отображать и прокручивать текст на MKR RGB Shield. Он непрерывно прокручивает текущее значение в миллис () на дисплее.

/*
  MKR RGB - Scroll Text

  This example demonstrates how to display and scroll text
  on the MKR RGB shield. It continuously scrolls the
  current millis() value on the display.

  The circuit:
  - Arduino MKR board
  - Arduino MKR RGB shield attached

  This example code is in the public domain.
*/

#include <ArduinoGraphics.h> // Arduino_MKRRGB depends on ArduinoGraphics
#include <Arduino_MKRRGB.h>

void setup() {
  // initialize the display
  MATRIX.begin();

  // set the brightness, supported values are 0 - 255
  MATRIX.brightness(10);

  // configure the text scroll speed
  MATRIX.textScrollSpeed(125);

  // display some short text without scrolling
  MATRIX.beginText(0, 0, 127, 0, 0); // X, Y, then R, G, B
  MATRIX.print("Hi");
  MATRIX.endText();

  delay(2000);
}

void loop() {
  MATRIX.beginText(MATRIX.width() - 1, 0); // use the same color as before, start text at the right edge
  MATRIX.print("millis=");
  MATRIX.println(millis());
  MATRIX.endText(SCROLL_LEFT); // SCROLL_LEFT parameter here to configure scrolling left
}

Войти с помощью
Оцените товар
Отправить
1 209 грн
Нет в наличии
Войдите, чтобы
отобразить скидку
Характеристики
Название Arduino MKR RGB Shield / ASX00010
Серия Плата расширения
Страна производитель Made in Italy
