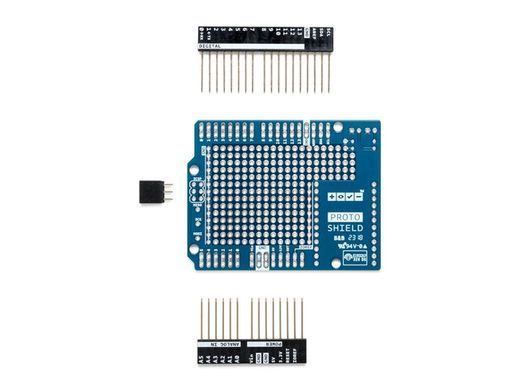

Arduino Proto Shield Rev3 (Uno Size) / TSX00083

Arduino Proto Shield Rev3 (Uno Size) / TSX00083 – спеціалізована макетна плата типорозміру Arduino Uno для розробки власних схем на базі елементів від Arduino. На ній можна легко припаяти мікросхеми TH або SMD до області прототипування, щоб протестувати їх з платою Arduino. Область SMD призначена максимум для 24-контактної інтегральної схеми SOIC, а область TH містить багато місця для необхідних компонентів проекту. Можна прикріпити міні-макетну плату (не входить до комплекту) до протообласті для роботи без паяння. Область прототипу також включає дві лінії живлення (IOREF і GND), два контактні майданчики для світлодіодів і контактні майданчики для сигналів SPI для плат з SPI тільки на роз'ємі ICSP, таких як Zero.

Основні особливості:

• 1.0 Arduino розпинування
• 1 роз'єм ICSP
• 2 світлодіоди та резистор
• Лінії живлення IOREF та GND
• Майданчики сигналів SPI
• 24-контактний роз'єм SMD (крок 50 міл)

Живлення

Proto Shield передає живлення від стандартних висновків IOREF та GND Arduino до двох рядів шин живлення, які розташовані між прототипами наскрізного отвору, які можна використовувати для правильного живлення вашого проекту незалежно від вибраної плати (3V3 або 5V).

SPI-з'єднання

На роз'ємі ICSP лише 5V і GND підключені до відповідних контактів на роз'ємі. MOSI та MISO присутні лише на роз'ємі та на ближніх додаткових контактних майданчиках.

Додаткові відомості про зв'язок SPI див. у бібліотеці SPI:   SPI library

Фізичні характеристики:

• Три отвори для гвинтів дозволяють прикріпити плату до поверхні або корпусу.
• Зверніть увагу, що відстань між цифровими контактами 7 і 8 становить 160 міл (0,16 дюйма), що навіть не кратно 100 міл відстані між іншими контактами.
