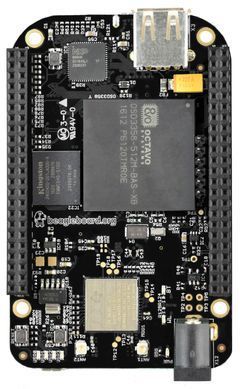

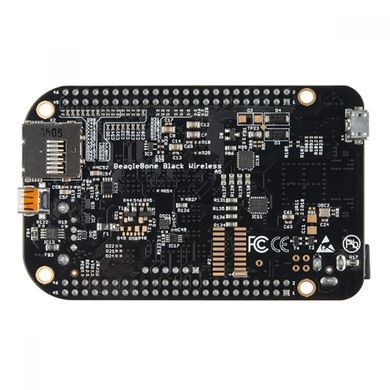

BeagleBone® Black Wireless — це варіант мікрокомп'ютера BeagleBone® Black, у якого мережевий порт 10/100 Ethernet (для дротового зв'язку) замінили на бездротовий зв'язок зі стандартами 802.11 b / g / n 2.4GHz WiFi і Bluetooth. Інші характеристики плати повністю повторюють оригінальний BeagleBone® Black. Як і BeagleBone ™ Black, Wireless зберігає вихід HDMI, послідовний порт налагодження, USB-інтерфейс ПК, хост USB 2.0, слот для карти MicroSD, кнопки скидання і живлення, а також додає ще два світлодіода стану для WiFi і Bluetooth. Також збережені 4 ГБ вбудованої пам'яті eMMC з передвстановленим Debian Linux, що дозволяє BeagleBone ™ Black Wireless завантажуватися приблизно за 10 секунд, а ви можете почати розробку через веб-браузер менш ніж за 5 хвилин, використовуючи всього один USB-кабель.
Процесор: Octavo Systems OSD3358 1GHz ARM® Cortex-A8
- 512MB DDR3 RAM
- 4GB 8-bit eMMC вбудованої флеш-пам'яті
- 3D графічний акселератор
- NEON floating-point акселератор
- 2x PRU 32-bit микроконтроллера
Роз'єми
- USB client/host
- 802.11b/g/n and Bluetooth 4.1 plus BLE
- HDMI
- 2x 46 pin headers
Сумісне ПЗ
- Debian with Cloud9 IDE on Node.js w/ BoneScript library
- Third party support for Android and Ubuntu
- інш.
Технічні характеристики:
Процесор: Octavo Systems OSD3358 1GHz ARM® Cortex-A8
Графічний движок: SGX530 3D, 20 млн полігонів / сек.
Пам'ять SDRAM: 512 МБ DDR3L 800 МГц
Вбудована флеш-пам'ять: 4 ГБ, 8-бітна вбудована MMC
PMIC: регулятор TPS65217C PMIC і один додатковий LDO.
Підтримка налагодження: додатковий вбудований 20-контактний CTI JTAG, послідовний роз'єм
Джерело живлення: miniUSB USB або гніздо підключення джерела постійного струму
Друкована плата: 3,4 дюйма x 2,1 дюйма
Індикатори: 1-Power, 2-Ethernet, 4-призначені для користувача керовані світлодіоди
Клієнтський порт HS USB 2.0: доступ до USB0, клієнтський режим через miniUSB
Хост-порт HS USB 2.0: доступ до USB1, гніздо типу A, 500 мА LS / FS / HS
Послідовний порт: доступ до UART0 через 6-контактний роз'єм 3,3 У TTL.
Бездротовий зв'язок: 802.11b/g/n и Bluetooth 4.1 plus BLE
Роз'єм SD / MMC: microSD, 3,3 В
Призначене для користувача введення:
кнопка скидання
кнопка завантаження
кнопка живлення
Відео вихід:
16b HDMI, 1280x1024 (макс.)
1024x768,1280x720,1440x900, 1920x1080 при 24 Гц з підтримкою EDID
Аудіо: через інтерфейс HDMI, стерео
Роз'єми розширення:
Живлення 5 В, 3,3 В, VDD_ADC (1,8 В)
3,3 В введення / виведення для всіх сигналів
McASP0, SPI1, I2C, GPIO (69 макс.), РК-дисплей, GPMC, MMC1, MMC2, 7
AIN (1,8 В макс.), 4 таймера, 4 послідовних порту, CAN0,
EHRPWM (0,2), переривання XDMA, кнопка живлення, ідентифікатор плати розширення (можна об'єднати до 4)
Елементи плати:
Ресурси для розробників Wiki:
