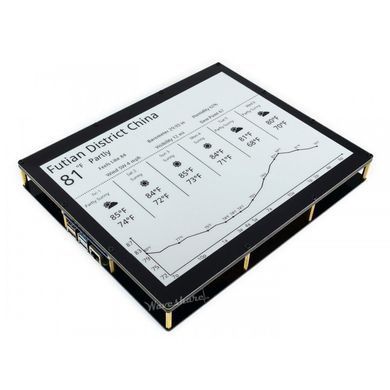

Дисплей 12.48inch 1304x984 E-Ink (17300)

Дисплей 12.48inch 1304x984 E-Ink (17300) - це 2-х кольоровий дисплейний модуль, що працює за технологією E-ink і підтримує роботу з чорним і білим кольорами, з діагоналлю екрана 12.48 ", роздільною здатністю екрану 1304х984 пікс. І забезпечений контроллером, взаємодіє через інтерфейс SPI з зовнішніми пристроями. Завдяки таким перевагам технології E-ink, як ультранизьким енергоспоживанням, широкий кут огляду екрану, чітке відображення навіть при відсутності живлення, він може застосовуватися для різних додатків, наприклад як табличка або цінник товару, в промисловому обладнанні і т.д.

Основні особливості:

• немає підсвічування екрану;
• продовжує показувати останню завантажену інформацію тривалий час навіть при відсутності живлення;
• ультранизьким енергоспоживанням, живлення а передусім необхідно тільки для оновлення зображення;
• стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує пристрої Raspberry Pi;
• Arduino-сумісний роз'єм, що дозволяє безпосереднє підключення керуючих плат типу e-Paper ESP32 Driver Board / ESP32-DevKitC;
• SPI інтерфейс для роботи з STM32 або іншими платами мікроконтролерів;
• вбудований перетворювач напруги, сумісний з 3,3 / 5В микроконтроллерами;
• захисне скло з акрилу;
• поставляється з ресурсами для розробки і керівництвом (з прикладами для Raspberry Pi / Arduino / STM32 / ESP32).

Характеристики:

• Робоча напруга: 3,3 В / 5 В
• Інтерфейс: 4-дротовий SPI
• Габаритні розміри: 261,5 мм × 211 мм
• Розмір дисплея: 252,98 мм × 190,90 мм
• Розмір пікселя: 0,194 × 0,194
• Роздільна здатність: 1304 × 984
• Колір дисплея: чорний, білий
• Градацій сірого: 2
• Час повного оновлення: 8 с
• Потужність поновлення: 26,4 мВт (зазвичай)
• Енергоспоживання в сплячому режимі: <0,017 мВт
• Кут огляду:> 170 °

Приклад використання з Raspberry Pi:

Приклад використання з платами UNO PLUS / Arduino:

Приклад використання з платою контролера ESP32:

Приклад використання з STM32 і іншими контролерами:

Габаритні розміри (в мм):

Ресурси для розробників:

У комплект поставки входить:

1. 12.48inch e-Paper Module (B) - 1 шт.
2. 8PIN кабель - 2 шт.
3. Викрутка - 1 шт.

1.   2.   3.

Вага: 0.789 кг

Керівництво з вибору моделі:

1. Займає близько 0,3 с на часткове оновлення картинки.
2. Роз'єм PI: стандартний роз'єм Raspberry Pi 40PIN GPIO з підтримкою плат серії Raspberry Pi.
