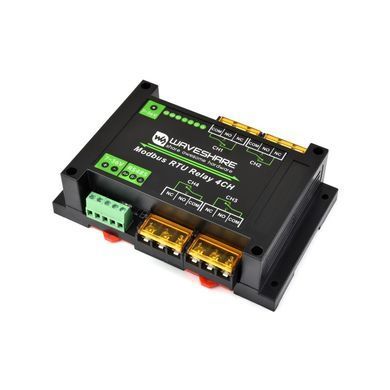

Industrial Modbus RTU 4-ch Relay Module - це промисловий 4-канальний релейний модуль, керований через шину RS485, використовуючи протокол Modbus RTU. Він оснащений вбудованими схемами захисту, такими як ізоляція живлення, магнітна ізоляція ADI, самовідновлюваний запобіжник, діод TVS тощо. Він також постачається в корпусі з ABS-пластику. 4-канальний релейний модуль Modbus RTU дуже простий у використанні. Завдяки швидкій комунікації, стабільності, надійності та безпеці, він є ідеальним вибором для промислового обладнання керування та/або застосувань з високими вимогами до зв'язку.
Основні особливості:
- Налаштовувана адреса пристрою (1~255), кілька пристроїв можуть бути каскадовані на шині RS485.
- Функція спалаху ввімкнення та вимкнення спалаху, передаючи аргументи команді, можна ввімкнути реле на деякий час, а потім автоматично замкнути його.
- Вбудований стабілізатор напруги, підтримує широкий діапазон напруги живлення 7V~36V.
- Вбудована цільна ізоляція джерела живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового джерела живлення для ізольованого терміналу.
- Вбудована цільна магнітна ізоляція ADI, забезпечує ізоляцію сигналу, високу надійність, сильний захист від перешкод, низьке енергоспоживання.
- Вбудований скидний запобіжник та TVS (придушувач перехідної напруги) ефективно пригнічують перенапругу та піки перехідної напруги в ланцюзі, забезпечують захист від перевантаження по струму/перенапруги, блискавкозахист та антиелектростатичний захист.
- Вбудована оптопарна ізоляція, запобігає перешкодам реле від високовольтного кола.
- Використовує спеціальний чіп драйвера реле з вбудованим захистом від діодів flyback для сильнішого та стабільнішого керування.
- Схема захисту від зворотного перенапруги, запобігає випадковому пошкодженню кола через неправильне підключення.
- Високоякісне реле, номінальний тиск контактів: ≤30A 250V AC або ≤30A 28V DC.
- Корпус з ABS-пластику для монтажу на рейку, простий в установці, безпечний у використанні.
- 3 світлодіоди для індикації стану мікроконтролера та стану передачі сигналу.
Технічні характеристики:
- Джерело живлення: 7~36 В.
- Інтерфейс зв'язку: RS485.
- Швидкість передачі даних: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000.
- Формат зв'язку за замовчуванням: 9600, N, 8, 1.
- Канали реле: 4.
- Форма контакту: 1NO 1NC.
- Номінальний струм контакту: ≤30A 250V AC or ≤30A 28V DC.
- Протокол зв'язку: стандартний протокол Modbus RTU.
- Адреса RS485: 1~255.
- Світлодіодні індикатори:
STA: індикатор MCU, блимає, коли MCU працює нормально.
TXD: індикатор TX, світиться під час надсилання даних.
RXD: індикатор RX, світиться під час отримання даних.
Інтерфейси та індикатори.
Завдяки кільком світлодіодним індикаторам легко контролювати робочий стан.
Огляд обладнання.
Кілька захистів для безпечнішого та надійнішого використання.
Зв'язок RS485.
Налаштовувана адреса пристрою (1~255), кілька пристроїв можуть бути каскадовані на шині RS485.
У випадку каскадування багатьох пристроїв або досить великої відстанні зв'язку, необхідно використовувати повторювачі RS485.
ПРИМІТКА: Перетворювач USB на RS232/485/TTL не входить до комплекту.
Підключення реле.
Номінальний струм контактів вбудованого реле до 30A 250V змінного струму або 30A 28V постійного струму.
Габаритні розміри: 145мм х 90мм х 40мм.
Wiki: https://www.waveshare.com/wiki/Modbus_RTU_Relay_4CH
Вага: 0,278 кг.
Комплект поставки:
- Modbus RTU Relay 4CH x1.
