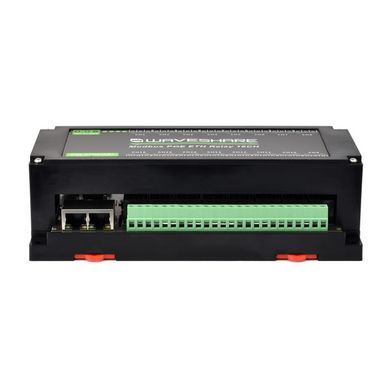

Modbus POE ETH Relay 16CH

Modbus POE ETH Relay 16CH - це 16-канальний релейний модуль промислового класу з двома портами Ethernet, що керується 16 каналами, використовує протоколи Modbus RTU/Modbus TCP, підтримує живлення PoE, а також постачається в корпусі з ABS-пластику. Цей релейний модуль дуже простий у використанні. Завдяки швидкій комунікації, стабільності, надійності та безпеці, він є відмінним вибором для промислового обладнання керування та/або застосувань з високими вимогами до зв'язку. Даний модуль являє собою надійний і потужний контролер для віддаленого керування електронними пристроями та системами, а також ідеальне рішення для автоматизації, розумного дому, промислових систем керування та IoT-проєктів.

КОД ВИРОБНИКА: 30795

Основні особливості:

• Підтримка каскаду зв'язку двох портів Ethernet та каскаду живлення PoE.
• Має функцію спалаху ввімкнення та вимкнення, можна встановити затримку закриття після відкриття або затримку відкриття після закриття.
• Підтримує широкий діапазон вхідного живлення постійного струму 7~36 В та живлення PoE.
• Підтримує керування реле через протокол MQTT, постачається з демонстраційним застосунком Alibaba Cloud MQTT.
• Вбудована оптопарна ізоляція запобігає впливу високовольтних ланцюгів на реле.
• Використовує спеціальний чіп драйвера реле з вбудованим захистом зворотного діода для міцнішого та стабільнішого керування.
• Схема захисту від зворотного ходу запобігає випадковому пошкодженню ланцюга через неправильне підключення.
• Високоякісне реле, номінальний струм контактів: ≤10A 250VAC/30VDC.
• Корпус з ABS-пластику, що монтується на рейку, простий в установці, безпечний у використанні.
• 4 світлодіоди та мережеві індикатори для індикації стану мікроконтролера та стану передачі сигналу.

Технічні характеристики:

• Джерело живлення: мережевий порт PoE, роз'єм живлення DC 5.5*2.1 або клемна колодка (7~36V).
• Інтерфейс зв'язку: мережевий порт PoE, підтримує стандарт IEEE 802.3af.
• Канали реле: 16 каналів.
• Форма контакту: 1NO 1NC.
• Навантаження контакту: ≤10A 250V AC або ≤10A 30V DC.
• Протокол Modbus: протокол Modbus RTU або протокол Modbus TCP.
• Робоча температура: -15℃ ~ +70℃.

Основна функція: підтримка надсилання команд протоколу Modbus RTU/TCP через порт Ethernet для керування реле та різними пристроями.

Інтерфейси та індикатори.

Завдяки кільком світлодіодним індикаторам легко контролювати робочий стан

1. RUN: Індикатор порту Ethernet, блимає, коли порт Ethernet працює нормально.
2. STA: Індикатор MCU, блимає, коли MCU працює нормально.
3. TXD: Індикатор TX, світиться під час надсилання даних.
4. RXD: Індикатор RX, світиться під час отримання даних.
5. Зелений індикатор лівого порту Ethernet: світиться, коли встановлено з'єднання з портом Ethernet 1.
6. Зелений індикатор правого порту Ethernet: світиться, коли встановлено з'єднання з портом Ethernet 2.
7. Жовтий індикатор лівого порту Ethernet: світиться, коли встановлено TCP-з'єднання.
8. Жовтий індикатор правого порту Ethernet: індикатор активності даних, блимає під час передачі даних.

Підключення реле.

Номінальний струм контактів вбудованого реле до 10A 250VAC/30VDC

Підтримка каскадного підключення портів Ethernet та каскадного живлення PoE.

Вбудовані 2-канальні порти Ethernet для зв'язку та каскадування.
Один може бути використаний для зв'язку з подвійною послідовною мережею сервера, а інший - для каскадування або зв'язку з іншими пристроями.

Конструкція корпусу.

Корпус з ABS-пластику, що монтується на рейку, простий в установці, безпечний у використанні.

Габаритні розміри:

Wiki: https://www.waveshare.com/wiki/Modbus_POE_ETH_Relay_16CH

Вага: 0,473 кг

Комплект поставки:

1. Реле Modbus POE ETH 16 каналів  x1.
