PCIe TO Gigabit ETH USB3.2 HAT+

PCIe TO Gigabit ETH USB3.2 HAT+  це плата розширення для Raspberry Pi, яка додає високошвидкісний мережевий інтерфейс Gigabit Ethernet та порт USB 3.2. Пристрій призначений для розширення можливостей одноплатного комп’ютера та підключення швидкісної периферії. Підключення через інтерфейс PCIe забезпечує ефективний обмін даними між Raspberry Pi та периферійними пристроями. Gigabit Ethernet дозволяє організувати швидке дротове мережеве з’єднання, а USB 3.2 забезпечує підключення сумісних накопичувачів, адаптерів та іншого обладнання з високою швидкістю передачі даних. Формат HAT+ забезпечує зручне встановлення та інтеграцію плати з сумісними платформами Raspberry Pi. Рішення підходить для мережевих серверів, систем зберігання даних, Edge Computing, промислової автоматизації та IoT-проєктів. Дана плата розширення являє собою практичне рішення для розширення мережевих і периферійних можливостей Raspberry Pi, що поєднує PCIe, Gigabit Ethernet та USB 3.2 в одному компактному модулі.

Основні особливості та технічні характеристики:

• PCIe-інтерфейс для високошвидкісного підключення периферії.
• Підримка режиму PCI-E×1 Gen2.
• Підтримка лише PI5B.
• Оснащений оригінальним високопродуктивним головним чіпом керування VL805.
• Підтримка керування живленням через інтерфейс USB.
• Підтримка керування живленням через USB.

• Gigabit Ethernet — дротове мережеве підключення до 1000 Мбіт/с.
• USB 3.2 — високошвидкісний інтерфейс для підключення USB-пристроїв.
• Формат HAT+ для сумісних одноплатних комп’ютерів.
• Підходить для створення NAS, серверів та мережевих шлюзів.
• Може використовуватися в IoT та промислових системах.
• Компактна конструкція для зручного встановлення на одноплатний комп’ютер.

PCIe TO GigE та USB HUB HAT

PCIe до Gigabit Ethernet та USB 3.2 Gen1

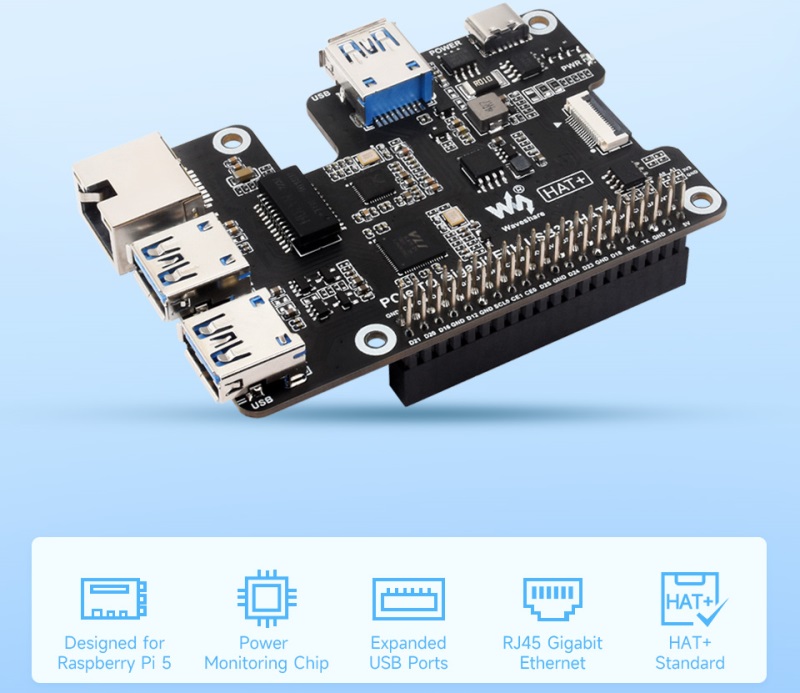

Розроблено для Raspberry Pi 5, без драйверів, plug and play

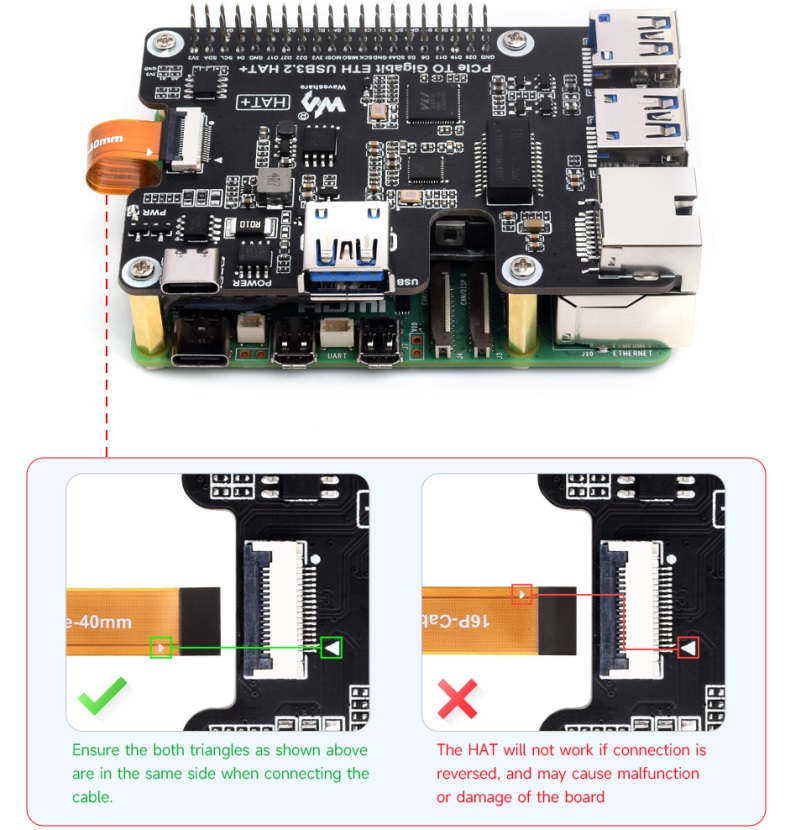

Підключення до PI5 через 16-контактний кабель
На основі 16-контактного інтерфейсу PCIe Raspberry Pi 5

Більше можливостей USB для Raspberry Pi 5
Розширення інтерфейсу PCIe до 3 високошвидкісних портів USB 3.2 Gen1 для підключення більшої кількості периферійних пристроїв

Розширення 1 гігабітного порту Ethernet
Оснащений високопродуктивним гігабітним ETH-чіпом RTL8153B, має продуманий дизайн мережевого порту, акуратний та красивий.

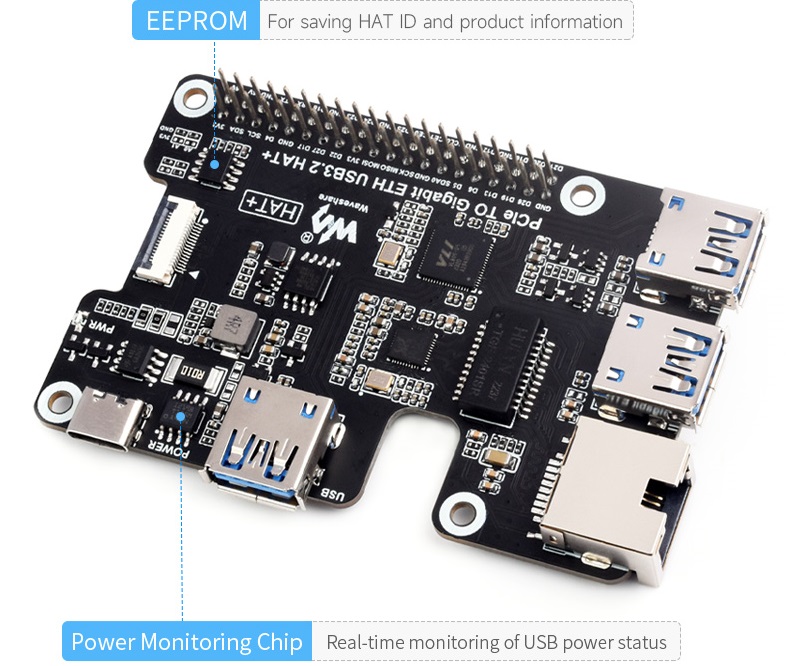

Вбудований чіп моніторингу живлення та EEPROM
Реалізовано моніторинг стану живлення в режимі реального часу, підтримка керування живленням через USB-порт за допомогою програмного забезпечення

Опис елементів плати

1. VL805: концентратор PCIe на USB 3.2 Gen1.
2. RTL8153B: концентратор USB на Gigabit ETH.
3. INA219: чіп моніторингу живлення.
4. EEPROM для збереження HAT ID та інформації про продукт.
5. 16-контактний інтерфейс PCIe для підключення до інтерфейсу PCIe Raspberry Pi 5.
6. Роз'єм GPIO Raspberry Pi для підключення Raspberry Pi 5.
7. Порт Gigabit Ethernet забезпечує швидкість передачі даних до 1000 Мбіт/с, сумісний зі 100 Мбіт/с.
8. Розширені порти USB 3.2 Gen1: USB1~USB3.
9. Порт живлення для зовнішнього джерела живлення Type-C 5V DC.
10. Світлодіод PWR: індикатор живлення.

Складання та встановлення

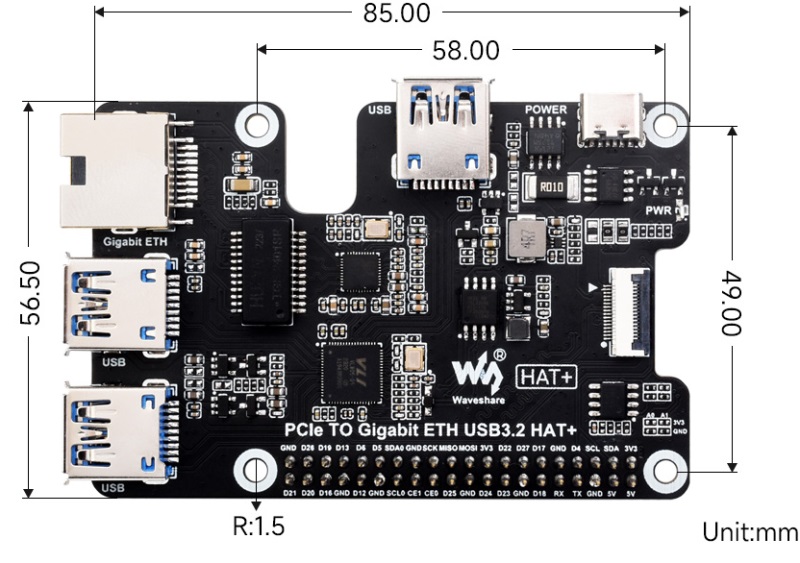

Габаритні розміри:  85 мм х 56,5 мм

WIKI: https://www.waveshare.com/wiki/PCIe_TO_Gigabit_ETH_USB3.2_HAT+

Вага: 0,126 кг

Комплект поставки:

1. Плата PCIe TO Gigabit ETH USB3.2 HAT+  x 1.
2. Мережевий кабель ~1,5 м  x 1.
3. 16-контактний кабель 40 мм  x 1.

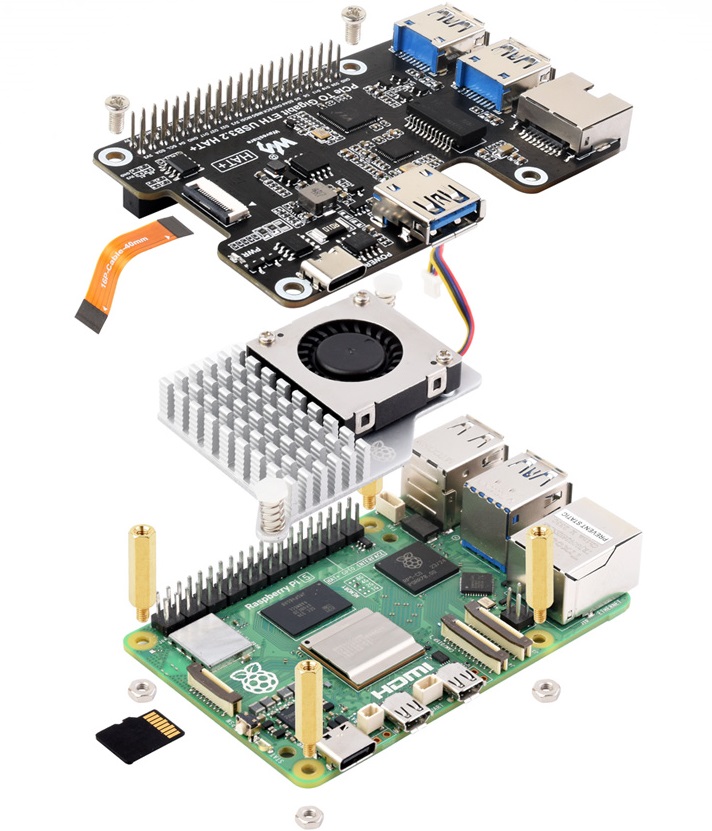

4. Комплект дистанційних опор  x 1.
