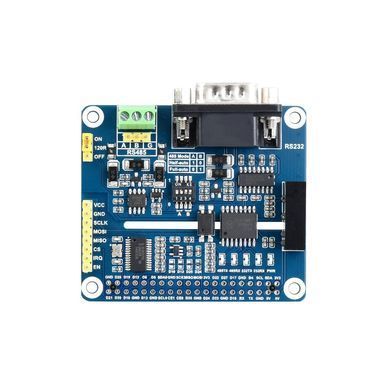

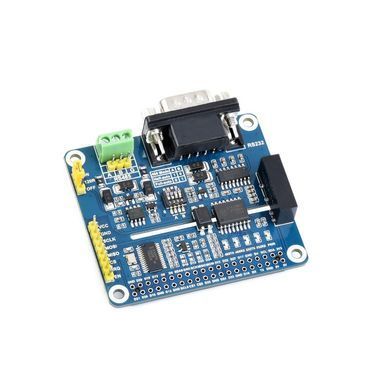

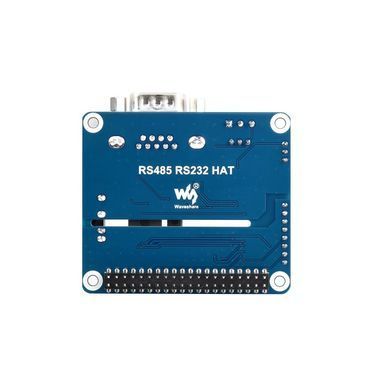

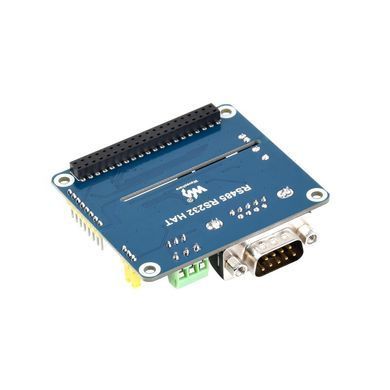

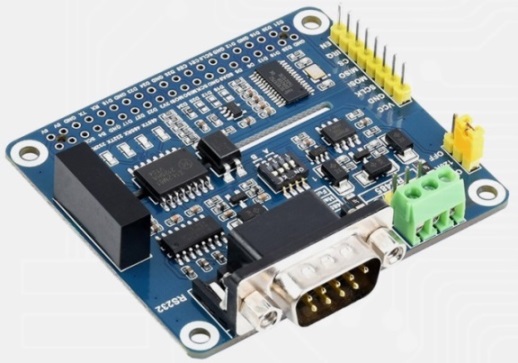

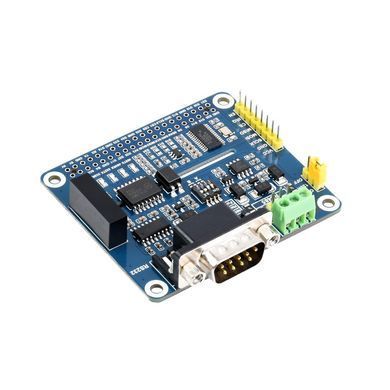

Плата розширення RS485 RS232 HAT для Raspberry Pi

Плата розширення RS485 RS232 HAT для Raspberry Pi - це зручний модуль для підключення мікрокомп’ютера користувача до промислового та комунікаційного обладнання через інтерфейси RS485 та RS232. Дане рішення ідеально підходить для автоматизації, IoT-проєктів, систем моніторингу та керування. Дана плата розширення RS485 / RS232 HAT стане надійним інструментом для створення стабільних та ефективних систем передачі даних на базі Raspberry Pi і являє собою оптимальний вибір для інженерів, розробників та ентузіастів електроніки.

Основні особливості:

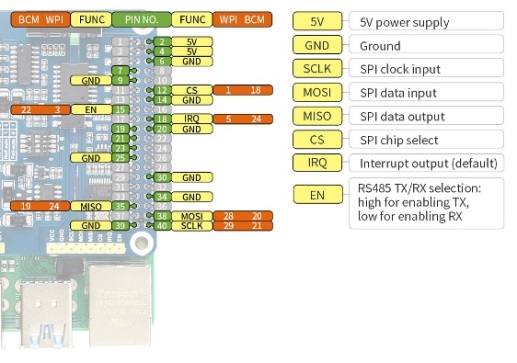

• Стандартний 40-контактний роз'єм GPIO для Raspberry Pi, підтримує плати серії Raspberry Pi;
• Використовує комбіновану схему SC16IS752, SP3485 та SP3232, перетворює SPI на один RS485 та один RS232;
• Вбудовані самовыдновлювальні запобіжники та захисні діоди забезпечують стабільний вихід струму та напруги RS485, запобігають перевантаженню по струму та перенапрузі, покращують стійкість до ударів;
• Вбудований TVS (обмежувач перехідної напруги, супресор) може ефективно вирівнювати перенапругу та перехідні піки напруги в ланцюзі, захищаючи від блискавки та електростатики;
• Виводи керування SPI для підключення до Arduino та інших плат керування хостом;
• Поставляється з ресурсами розробки та інструкцією (приклади на C та Python).

Технічні характеристики:

• Мікросхема розширення послідовного порту: SC16IS752;
• Приймач-передавач RS485: SP3485;
• Приймач-передавач RS232: SP3232;
• Інтерфейс зв'язку: SPI;
• Швидкість зв'язку: 300~921600 біт/с;
• Робоча напруга: 3,3/5 В;
• Діаметр переходного отвору: 3,0 мм.

Сумісність з платами серії Raspberry Pi завдяки стандартному 40-ка контактному роз'єму 40-контактний GPIO

Підтримка двох інтерфейсів передачі даних:  RS485 та RS232
RS232: повнодуплексний зв'язок, приймач-передавач SP3232
RS485: напів/повністю автоматичний зв'язок, приймач-передавач SP3485

Захист від перевантаження по струму/перенапрузі, висока стабільність.

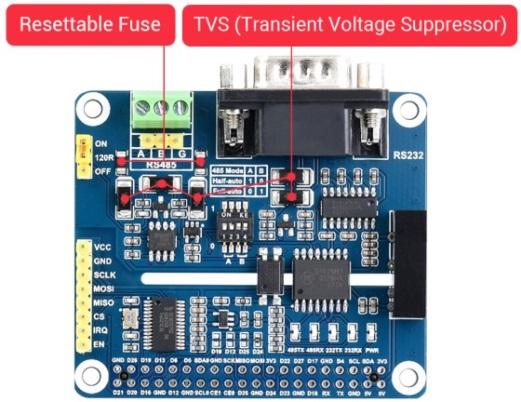

Вбудований TVS (придушувач перехідної напруги) та самовідновлюваний запобіжник ефективно пригнічують перенапругу та піки перехідної напруги в ланцюзі, покращуючи стійкість до ударів.

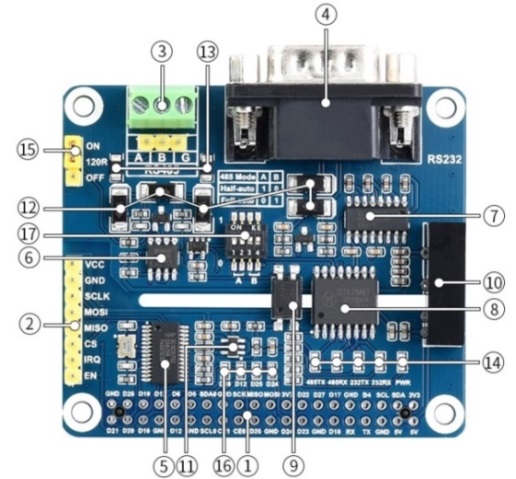

Огляд елементів плати та інтерфейси підключень:

1. Інтерфейс Raspberry Pi GPIO для підключення до плати Raspberry Pi;
2. Інтерфейс керування мікроконтролером для підключення до інших хост-плат, таких як Arduino;
3. Інтерфейс RS485;
4. Інтерфейс RS232 (роз'єм DB9 чоловічий);
5. Чіп SC16IS752 UART;
6. Приймач-передавач SP3485 RS485;
7. Приймач-передавач SP3232 RS232;
8. Чіп цифрового ізолятора π142;
9. Ізоляція оптопарами PC817;
10. Модуль ізоляції живлення B0505LS;
11. Мікросхема живлення RT9193-33;
12. TVS (обмежувач перехідної напруги, супресор);
13. Запобіжник, що самовідновлюється;
14. Індикатор стану
    PWR: Індикатор живлення;
    RXD/TXD: Індикатор приймально-передаючої передачі UART;
15. Вмикання/вимикання резистора RS485 120Ω;
16. Перемикання контактів переривання. За замовчуванням використовується контакт D24, його можна змінити на
    контакт D16/D12/D25 шляхом перепайки резистора 0Ω;
17. Вибір режиму роботи RS485
    Напівавтоматичний: A=1, B=0;
    Повністю автоматичний: A=0, B=1.

WIKI:

Габаритні розміри: 65 мм × 56,5 мм;

Вага: 0,033кг

Комплект поставки:

1. RS485 RS232 HAT  x1;
2. 2x20-контактний роз'єм  x1;
3. Набір гвинтів RPi (2 шт.)  x1.
