Raspberry Pi 2.9inch 296x128 E-Ink display HAT flexible

Артикул: 87876

296×128, 2.9-дюймовый дисплей E-Ink HAT для Raspberry Pi - это гибкий черно-белый дисплей E-Ink HAT для Raspberry Pi, с разрешением 296×128 пикс, со встроенным контроллером, поддерживающий связь через интерфейс SPI.

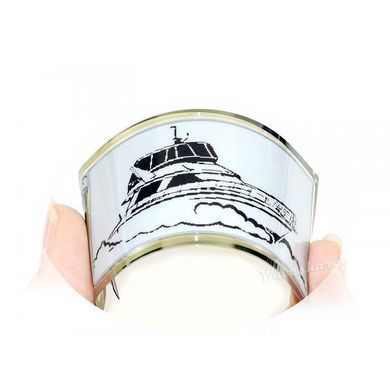

По сравнению с обычными дисплеями, этот дисплей позволяет сгибаться без повреждений, он тоньше и легче.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкое отображение без внешнего питания, он является идеальным выбором для таких применений, как ценники и этикетки, промышленный инструмент и т. п..



ОСОБЕННОСТИ

  • Гибкий дисплей, секция дисплея сгибаемая (НЕ сгибайте секцию FPC)
  • Нет подсветки, продолжает отображать последний контент в течение длительного времени, даже когда питание выключено
  • Сверхнизкое энергопотребление, в основном, питание требуется только для обновления

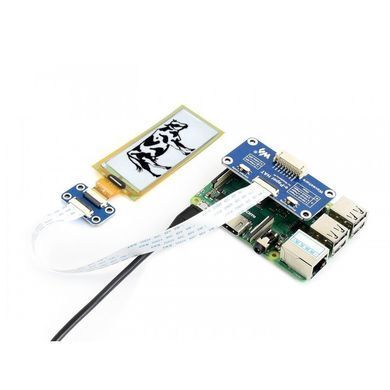

  • Стандартный разъем Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano
  • Интерфейс SPI для соединения с другими платами контроллеров, такими как Raspberry / Arduino / Nucleo и т. д.
  • Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano / Arduino / STM32)



ХАРАКТЕРИСТИКИ:

  • Рабочее напряжение: 3.3В
  • Интерфейс: 3-wire SPI, 4-wire SPI
  • Габаритные размеры: 79мм × 36.7мм × 0.34мм
  • Размер дисплея: 66.9мм × 29.06мм
  • Дискретность: 0.227 × 0.226
  • Разрешение: 296 × 128
  • Цвета:  черный, белый
  • Градаций серого: 2
  • Время полного обновления: 2сек
  • Мощность обновления: 26,4мВт
  • Энергопотребление в спящем режиме: <0.017мВт
  • Угол обзора: >170°



ИНТЕРФЕЙС:

SYMBOL DESCRIPTION
VCC Питание 3.3В ~ 5В
GND Земля
NC NC
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI выбор чипа, нижнее - активный
DC Выбор данных / команд (верхнее -  для данных, нижнее - для управления)
RST Внешний сброс,  нижнее - активный
BUSY Вывод статуса "занят", нижнее - активный







Габаритные размеры платы драйвера







Информация для разработчиков: демонстрационные коды, схемы, таблицы данных и т. д.

www.waveshare.com/wiki/2.9inch_e-Paper_HAT_(D)





В комплект поставки входит:

1. 2.9-дюймовый дисплей - 1 шт.
2. Плата драйвера  - 1 шт.
3. Набор крепежа  - 1 шт.
4. Соединительный провод PH2.0 20cm с 8-ми пиновым разъемом - 1 шт.


1.   2.  3.  4.






Вес: 0.05 кг







Руководство по выбору дисплеев:

Наименование Цвета Град.
серого
Разре-
шение
Размер
дисплея
(мм)
Габариты
(мм)
Время
полного
обнов-
ления
(сек)
Частич-
ное
обнов-
ление1
Pi
разъем2
Интер-
фейс
1.02inch e-Paper Module черный,
белый
2 128×80 21.76 × 14.00 42.0 × 27.0 2 × SPI
1.54inch e-Paper Module черный,
белый
2 200×200 27.60 × 27.60 48.0 × 33.0 2 × SPI
1.54inch e-Paper Module (B) красный,
черный,
белый
2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × SPI
1.54inch e-Paper Module (C) желтый,
черный,
белый
2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × SPI
2.13inch e-Paper HAT черный,

2 250×122 48.55 × 23.71 65.0 × 30.2 2 SPI
2.13inch e-Paper HAT (B) красный,
черный,
белый
2 212×104 48.55 × 23.71 65.0 × 30.2 15 × SPI
2.13inch e-Paper HAT (C) желтый,
черный,
белый
2 212×104 48.55 × 23.71 65.0 × 30.2 15 × SPI
2.13inch e-Paper HAT (D) черный,
белый
2 212×104 48.55 × 23.71 59.2 × 29.2 2 SPI
2.7inch e-Paper HAT черный,
белый
4 264×176 57.29 × 38.19 85.0 × 56.0 6 × SPI
2.7inch e-Paper HAT (B) красный,
черный,
белый
2 264×176 57.29 × 38.19 85.0 × 56.0 15 × SPI
2.9inch e-Paper Module черный,
белый
2 296×128 66.89 × 29.05 89.5 × 38.0 2 × SPI
2.9inch e-Paper Module (B) красный,
черный,
белый
2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI
2.9inch e-Paper Module (C) желтый,
черный,
белый
2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI
2.9inch e-Paper HAT (D) черный,
белый
2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
4.2inch e-Paper Module черный,
белый
2 400×300 84.80 × 63.60 103.0 × 78.5 4 × × SPI
4.2inch e-Paper Module (B) красный,
черный,
белый
2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
4.2inch e-Paper Module (C) желтый,
черный,
белый
2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
4.3inch e-Paper UART Module черный,
белый
4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × UART
5.83inch e-Paper HAT черный,
белый
2 600×448 118.8 × 88.26 125.4 × 99.5 3.5 × SPI
5.83inch e-Paper HAT (B) красный,
черный,
белый
2 600×448 118.8 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper HAT (C) желтый,
черный,
белый
2 600×448 118.8 × 88.26 125.4 × 99.5 26 × SPI
6inch e-Paper HAT черный,
белый
16 800×600 122.4 × 90.6 138.4 × 101.8 <1 USB/SPI/
I80/I2C
6inch HD e-Paper HAT черный,
белый
16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 USB/SPI/
I80
7.5inch e-Paper HAT черный,
белый
2 800×480 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper HAT (B) красный,
черный,
белый
2 800×480 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.5inch e-Paper HAT (C) желтый,
черный,
белый
2 640×384 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.8inch e-Paper HAT черный,
белый
16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 USB/SPI/
I80/I2C
9.7inch e-Paper HAT черный,
белый
16 1200×825 202.8 × 139.43 218.8×156.4 <1 USB/SPI/
I80/I2C
10.3inch e-Paper HAT (D) черный,
белый
16 1872×1404 209.66 × 157.25 227.7 × 165.8 <1 USB/SPI/
I80/I2C
12.48inch e-Paper Module черный,
белый
2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × SPI
12.48inch e-Paper Module (B) красный,
черный,
белый
2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × SPI



1. Для частичного обновления требуется около 0,3 с

2. Pi разъем: стандартный расширенный разъем Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
