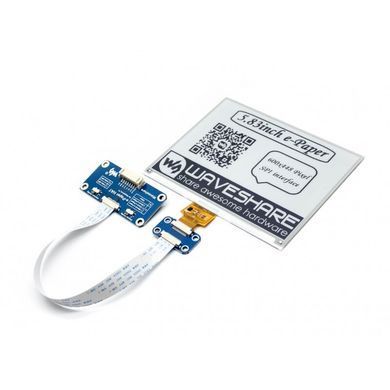

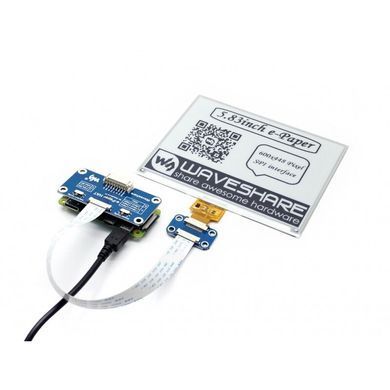

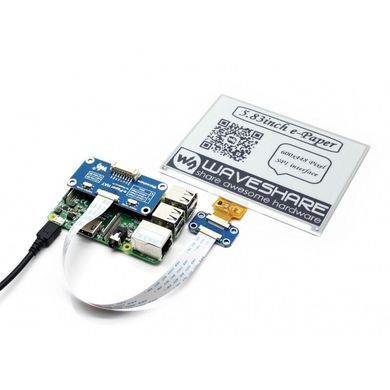

600 × 448, 5.83-дюймовий дисплей E-Ink HAT для Raspberry Pi - це дисплей E-Ink HAT для Raspberry Pi, з роздільною здатністю 600 × 448 пікс, з вбудованим контролером, що підтримує зв'язок через інтерфейс SPI, який має дисплей з 2 градації сірого кольору .
Завдяки таким перевагам, як наднизьким споживанням енергії, широкий кут огляду, чітке відображення без зовнішнього живлення, він є ідеальним вибором для таких застосувань, як цінники і етикетки, промисловий інструмент і т. П ..
ОСОБЛИВОСТІ
- Немає підсвічування, продовжує відображати останній контент протягом тривалого часу, навіть коли живлення вимкнено
- З наднизьким споживанням енергії, в основному, живлення потрібно тільки для поновлення
- Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
- Інтерфейс SPI для з'єднання з іншими платами контролерів, такими як Raspberry / Arduino / Nucleo і т. Д.
- Вбудований перетворювач напруги, сумісний з 3,3 В / 5 В микроконтроллерами
- Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Jetson Nano / Arduino / STM32)
-
ХАРАКТЕРИСТИКИ:
- Робоча напруга: 3.3В ~ 5В
- Інтерфейс: SPI
- Габаритні розміри: 125,4мм × 99,50мм
- Розмір дисплея: 118,80мм × 88,26мм
- Дискретність: 0.198 × 0.197
- Роздільна здатність: 600 × 448
- Кольори: чорний, білий
- Градацій сірого: 2
- Час повного оновлення: 3,5сек
- Потужність поновлення: 26,4мВт
- Енергоспоживання в сплячому режимі: <0.017мВт
- Кут огляду:> 170 °
-
ІНТЕРФЕЙС:

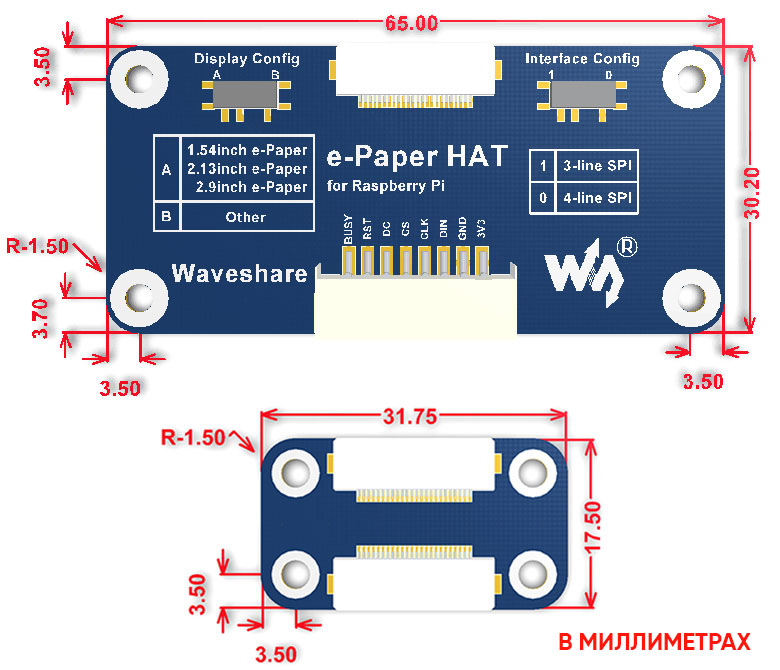

СИМВОЛ ОПИС VCC Живлення 3.3В ~ 5В GND Земля DIN SPI MOSI pin CLK SPI SCK pin CS SPI вибір чіпа, нижнє - активний DC Вибір даних / команд (верхнє - для даних, нижнє - для управління) RST Зовнішній скидання, нижнє - активний BUSY Висновок статусу "зайнятий", нижнє - активний Габаритні розміри плати драйвера
Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.
У комплект поставки входить:
1. 5.83-дюймовий дисплей - 1 шт. - 2. Плата драйвера - 1 шт.
- 3. Набір кріплення - 1 шт.
4. Провід PH2.0 20cm з 8-ми піновим роз'ємом - 1 шт. - 1.
2.
3.
4.
-
Вага: 0.05 кг
Керівництво з вибору дисплеїв:
Найменування кольори Град.
сірогоРоздільна здатність Розмір
дисплея
(Мм)Габарити
(Мм)час
повного
поновлення
(Сек)часткове
оновлення 1Pi
роз'єм 2інтер
фейс1.02inch e-Paper Module чорний,
білий2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ × SPI 1.54inch e-Paper Module чорний,
білий2 200×200 27.60 × 27.60 48.0 × 33.0 2 √ × SPI 1.54inch e-Paper Module (B) червоний,
чорний,
білий2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × SPI 1.54inch e-Paper Module (C) жовтий,
чорний,
білий2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × SPI 2.13inch e-Paper HAT черный,
2 250×122 48.55 × 23.71 65.0 × 30.2 2 √ √ SPI 2.13inch e-Paper HAT (B) червоний,
чорний,
білий2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ SPI 2.13inch e-Paper HAT (C) жовтий,
чорний,
білий2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ SPI 2.13inch e-Paper HAT (D) чорний,
білий2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ √ SPI 2.7inch e-Paper HAT чорний,
білий4 264×176 57.29 × 38.19 85.0 × 56.0 6 × √ SPI 2.7inch e-Paper HAT (B) червоний,
чорний,
білий2 264×176 57.29 × 38.19 85.0 × 56.0 15 × √ SPI 2.9inch e-Paper Module чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 2 √ × SPI 2.9inch e-Paper Module (B) червоний,
чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI 2.9inch e-Paper Module (C) жовтий,
чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI 2.9inch e-Paper HAT (D) чорний,
білий2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ SPI 4.2inch e-Paper Module чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 4 × × SPI 4.2inch e-Paper Module (B) червоний,
чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI 4.2inch e-Paper Module (C) жовтий,
чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI 4.3inch e-Paper UART Module чорний,
білий4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × UART 5.83inch e-Paper HAT чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 3.5 × √ SPI 5.83inch e-Paper HAT (B) червоний,
чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 14 × √ SPI 5.83inch e-Paper HAT (C) жовтий,
чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 26 × √ SPI 6inch e-Paper HAT чорний,
білий16 800×600 122.4 × 90.6 138.4 × 101.8 <1 √ √ USB/SPI/
I80/I2C6inch HD e-Paper HAT чорний,
білий16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ USB/SPI/
I807.5inch e-Paper HAT чорний,
білий2 800×480 163.20 × 97.92 170.2 × 111.2 5 × √ SPI 7.5inch e-Paper HAT (B) червоний,
чорний,
білий2 800×480 163.20 × 97.92 170.2 × 111.2 16 × √ SPI 7.5inch e-Paper HAT (C) жовтий,
чорний,
білий2 640×384 163.20 × 97.92 170.2 × 111.2 16 × √ SPI 7.8inch e-Paper HAT чорний,
білий16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ USB/SPI/
I80/I2C9.7inch e-Paper HAT чорний,
білий16 1200×825 202.8 × 139.43 218.8×156.4 <1 √ √ USB/SPI/
I80/I2C10.3inch e-Paper HAT (D) чорний,
білий16 1872×1404 209.66 × 157.25 227.7 × 165.8 <1 √ √ USB/SPI/
I80/I2C12.48inch e-Paper Module чорний,
білий2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × √ SPI 12.48inch e-Paper Module (B) червоний,
чорний,
білий2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × √ SPI 1.Для часткового оновлення потрібно близько 0,3 с
2. Pi роз'єм: стандартний розширений роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
