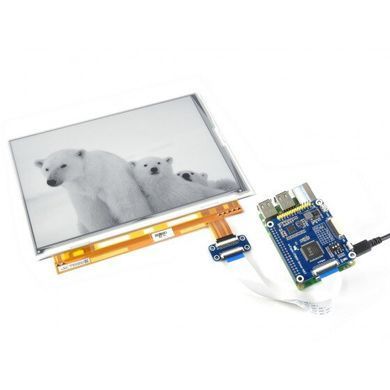

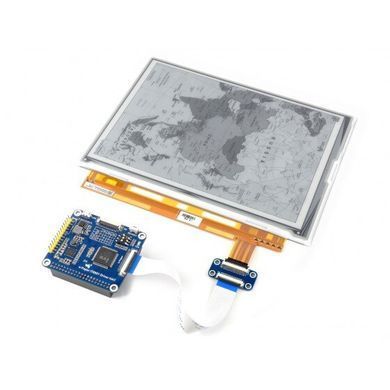

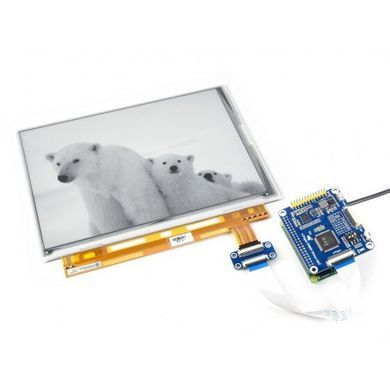

1200 × 825, 9.7-дюймовий дисплей E-Ink HAT для Raspberry Pi - це дисплей E-Ink HAT для Raspberry Pi, з роздільною здатністю 1200х825 пікс, з вбудованим контролером IT8951, що підтримує зв'язок через інтерфейси USB / SPI / I80 / I2C, має дисплей з 16 градаціями сірого кольору.
У порівнянні зі звичайними панелями з електронного паперу цей гнучкий дисплей дозволяє згинатися без пошкоджень, він тонше і легше.
Завдяки таким перевагам, як наднизьким споживанням енергії, широкий кут огляду, чітке відображення без зовнішнього живлення, він є ідеальним вибором для таких застосувань, як цінники і етикетки, промисловий інструмент і т. П ..
ОСОБЛИВОСТІ
- Немає підсвічування, продовжує відображати останній контент протягом тривалого часу, навіть коли живлення вимкнено
- Наднизьким споживанням енергії, в основному, живлення потрібно тільки для поновлення
- Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
- Інтерфейс USB / SPI / I80 / I2C для підключення до хост-платам, таким як Raspberry Pi / Nucleo ит. д.
- Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / STM32)
-
ХАРАКТЕРИСТИКИ:
- Робоча напруга: 5В
- Інтерфейс: USB / SPI / I80 / I2C
- Габаритні розміри: 218,8мм × 156,425мм × 1,15мм
- Розмір дисплея: 202,8мм × 139,425мм
- Дискретність: 0.169 × 0.169
- Роздільна здатність: 1200 × 825
- Кольори: градації сірого 2-16 (1-4 bit)
- Час повного оновлення: <1с
- Потужність поновлення: 0,6Вт
- Енергоспоживання в сплячому режимі: 0.3Вт
- Кут огляду:> 170 °
-
ІНТЕРФЕЙС:
СИМВОЛ ОПИС VCC живлення 5В GND Земля MISO SPI MOSI pin SCK SPI SCK pin CS SPI вибір чіпа, нижнє - активний MOSI SPI MOSI pin RST Зовнішній скидання, нижнє - активний BUSY Вивід статусу "зайнятий", нижнє - активний габаритні розміри
Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.
У комплект поставки входить:
1. 9,7-дюймовий дисплей - 1 шт.

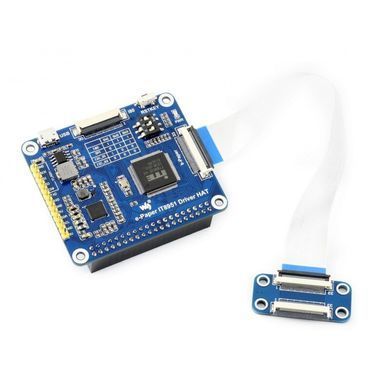

2. Плата драйвера IT8951 - 1 шт.
3. Адаптер - 1шт.
4. Шлейф 33pin FFC - 1 шт.
5. Кабель USB type A - micro B - 2шт.
6. Провід PH2.0 20cm з 8-ми піновим роз'ємом - 1 шт.
7. Набір кріплення - 1 шт. - 1.
2+3+4.
5. 6.
7.
-
Вага: 0.299 кг
Керівництво з вибору дисплеїв:
Найменування кольори Град.
сірогоРоздільна здатність екрану Розмір
дисплея
(Мм)Габарити
(Мм)час
повного
поновлення
(Сек)часткове
оновлення 1Pi
роз'єм 2інтер
фейс1.02inch e-Paper Module чорний,
білий2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ × SPI 1.54inch e-Paper Module чорний,
білий2 200×200 27.60 × 27.60 48.0 × 33.0 2 √ × SPI 1.54inch e-Paper Module (B) червоний,
чорний,
білий2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × SPI 1.54inch e-Paper Module (C) жовтий,
чорний,
білий2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × SPI 2.13inch e-Paper HAT чорний,
2 250×122 48.55 × 23.71 65.0 × 30.2 2 √ √ SPI 2.13inch e-Paper HAT (B) червоний,
чорний,
білий2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ SPI 2.13inch e-Paper HAT (C) жовтий,
чорний,
білий2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ SPI 2.13inch e-Paper HAT (D) чорний,
білий2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ √ SPI 2.7inch e-Paper HAT чорний,
білий4 264×176 57.29 × 38.19 85.0 × 56.0 6 × √ SPI 2.7inch e-Paper HAT (B) червоний,
чорний,
білий2 264×176 57.29 × 38.19 85.0 × 56.0 15 × √ SPI 2.9inch e-Paper Module чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 2 √ × SPI 2.9inch e-Paper Module (B) червоний,
чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI 2.9inch e-Paper Module (C) жовтий,
чорний,
білий2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × SPI 2.9inch e-Paper HAT (D) чорний,
білий2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ SPI 4.2inch e-Paper Module чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 4 × × SPI 4.2inch e-Paper Module (B) червоний,
чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI 4.2inch e-Paper Module (C) жовтий,
чорний,
білий2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × SPI 4.3inch e-Paper UART Module чорний,
білий4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × UART 5.83inch e-Paper HAT чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 3.5 × √ SPI 5.83inch e-Paper HAT (B) червоний,
чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 14 × √ SPI 5.83inch e-Paper HAT (C) жовтий,
чорний,
білий2 600×448 118.8 × 88.26 125.4 × 99.5 26 × √ SPI 6inch e-Paper HAT чорний,
білий16 800×600 122.4 × 90.6 138.4 × 101.8 <1 √ √ USB/SPI/
I80/I2C6inch HD e-Paper HAT чорний,
білий16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ USB/SPI/
I807.5inch e-Paper HAT чорний,
білий2 800×480 163.20 × 97.92 170.2 × 111.2 5 × √ SPI 7.5inch e-Paper HAT (B) червоний,
чорний,
білий2 800×480 163.20 × 97.92 170.2 × 111.2 16 × √ SPI 7.5inch e-Paper HAT (C) жовтий,
чорний,
білий2 640×384 163.20 × 97.92 170.2 × 111.2 16 × √ SPI 7.8inch e-Paper HAT чорний,
білий16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ USB/SPI/
I80/I2C9.7inch e-Paper HAT чорний,
білий16 1200×825 202.8 × 139.43 218.8×156.4 <1 √ √ USB/SPI/
I80/I2C10.3inch e-Paper HAT (D) чорний,
білий16 1872×1404 209.66 × 157.25 227.7 × 165.8 <1 √ √ USB/SPI/
I80/I2C12.48inch e-Paper Module чорний,
білий2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × √ SPI 12.48inch e-Paper Module (B) червоний,
чорний,
білий2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × √ SPI 1. Для часткового оновлення потрібно близько 0,3 с
2. Pi роз'єм: стандартний розширений роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
