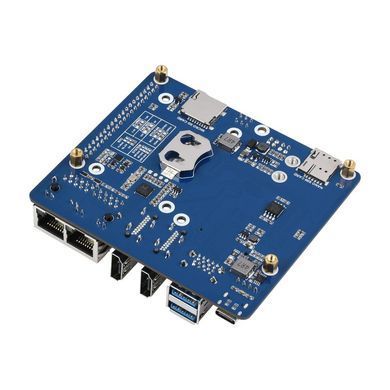

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet 5G/4G Board (20885) – базова плата з двома мережевими роз'ємами та підтримкою зв'язку 5G/4G, що призначена для обчислювального модуля Raspberry Pi 4. Вона підходить як для оцінки роботи Raspberry Pi CM4, так і для інтеграції в кінцеві продукти. Сумісна з комунікаційними модулями з інтерфейсом M.2 B KEY (рекомендується: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2).

Основні особливості:
- CM4 SOCKET підходить для всіх варіантів Compute Module 4
- Подвійний гігабітний Ethernet RJ45
- M.2 B KEY для підключення модуля 5G/4G
- Слот для картки Nano-SIM, підтримує стандартну картку Nano-SIM для зв'язку 5G/4G/3G/2G
- USB USB 3.2 Gen1 × 2
- Raspberry Pi 40PIN GPIO-роз'єм
- Порт дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
- Порт камери MIPI CSI-2 × 2 (15-контактний роз'єм FPC 1,0 мм)
- ВІДЕО: HDMI × 2, підтримує виведення 4K 30 кадрів за секунду
- Годинник реального часу RTC з роз'ємом для батареї та можливістю пробудження обчислювального модуля 4
- Слот для карт пам'яті MicroSD для варіантів Compute Module 4 Lite (без eMMC)
- ВЕНТИЛЯТОР 5В/12В (за замовчуванням 12В), дозволяє регулювати та вимірювати швидкість
- ВХІД ЖИВЛЕННЯ 5 В/2,5 А
- РОЗМІРИ 99,6 × 87,0 мм
Стандартний роз'єм CM4 та роз'єм Raspberry Pi 40PIN GPIO з колірним кодуванням. Підходить для обчислювального модуля 4 Lite/модуля серії EMMC

Широкий вибір інтерфейсів.


Елементи плати:

- Роз'єм СМ4 підходить для всіх варіантів Compute Module 4
- 40-контактний роз'єм GPIO для з'єднання з платами розширення
- Подвійний гігабітний 10/100/1000M сумісний Ethernet RJ45
ETHERNET 0: оригінальний ETH CM4
ETHERNET 1: USB-розширений ETH - 2x HDMI роз'єм, підтримує виведення 4K 30fps
- 2 x USB 3.2 Gen1 для підключення різних USB-пристроїв
- PWR і USB. Джерело живлення постійного струму або USB-порт для програмування
- Роз'єм для підключення охолоджуючого вентилятора, дозволяє регулювати та вимірювати швидкість
- 2 порти камери MIPI CSI
- Індикатор стану модуля 4G/5G
STA червоний: індикатор увімкнення модуля
NET зелений: індикатор робочого стану модуля - Індикатор стану СМ4
PWR червоний: індикатор живлення Raspberry Pi
ACT зелений: індикатор робочого стану Raspberry Pi - вибір завантаження
ON: CM4 завантажуватиметься з інтерфейсу USB-C.
ВИМК.: CM4 завантажуватиметься з картки eMMC або Micro SD. - Порт дисплея MIPI DSI
- M.2 B KEY підтримує модулі 4G/5G або інші комунікаційні модулі, що використовують USB-канал
- Слот для нано-SIM-карти підтримує стандартну картку Nano-SIM для зв'язку 5G/4G/3G/2G
- Слот для підключення картки Micro SD із попередньо записаним зображенням (ТІЛЬКИ варіант Lite)
- Тримач батареї годинника реального часу (підтримує батареї типу CR2032)
- Конфігурація переривання RTC
PI-RUN: CM4 перезавантажиться при перериванні RTC
GL-EN: Відключення CM4 при перериванні RTC
D4: контакт D4 спрацьовує при перериванні RTC (за замовчуванням) - Вибір IO-VREF: Встановіть логічний рівень введення-виводу CM4 на 3,3 В (за замовчуванням) або 1,8 В.
- Вибір джерела живлення ВЕНТИЛЯТОРА (виберіть 12 В (за замовчуванням) або 5 В для приводу вентилятора).
- Вибір шини RTC/FAN I2C
SDA0/SCL0: I2C-10 використовується спільно з CSI/DSI (за замовчуванням)
GPIO3/2: I2C-1 використовується разом із заголовком 40PIN - Конфігурація системних функцій
BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з варіантом антени
WiFi_DIS: WiFi вимкнено, ТІЛЬКИ для CM4 з варіантом антени
WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, якщо НЕ завантажується з eMMC або SD-карти - RTL8153 USB-чіп Gigabit Ethernet
Габаритні розміри: 87мм х 99,6мм

Інформація для розробників (Wiki): CM4-DUAL-ETH-4G/5G-BASE
В комплекті поставки:
- Плата CM4-DUAL-ETH-4G-5G-BASE x1

Вага: 0.076 kg
