В комлпект модуль Raspberry Pi Compute Module 4 не входить

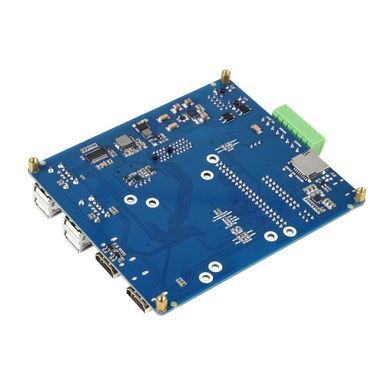

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) — це базова плата, розроблена для Raspberry Pi Compute Module 4. Вона має функцію живлення через інтернет PoE Ethernet. Плата містить промислові неізольовані інтерфейси, такі як RS485, RS232 і GPIO, що робить її ідеальним вибором для різних промислових додатків.
Основні особливості:
- Сумісна з обчислювальним модулем Raspberry Pi 4
- Порт Ethernet 10 / 100M / 1000M з автопогодженням, з включеним PoE
- USB HUB, дозволяє підключати більше USB-пристроїв
- Надає різні ізольовані інтерфейси: RS485, RS232, GPIO, RTC
- Кілька портів, пов'язаних з відео, таких як HDMI, DSI, CSI
Технічні характеристики:
- Роз'єм CM4 SOCKET. Підходить для всіх варіантів Compute Module 4
- Комунікація: Роз'єм Gigabit Ethernet RJ45, інтегрує схему PoE, сумісну з 802.3af (5 В / 2,5 А)
- РОЗ'ЄМИ. Неізольований RS485, неізольований RS232, PCIe Gen 2 x1, I2C, GPIO
- USB-порт. 4х USB 2.0 Type A
- ДІСПЛЕЙ. Два порта дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
- КАМЕРА: Два порта камери MIPI CSI-2 (15-контактний роз'єм 1.0 мм FPC)
- ВІДЕО. Два порти HDMI, підтримка виведення 4K 30 кадрів в секунду
- RTC Годинник реального часу з батарейним відсіком і можливістю пробудження Compute Module 4
- СХОВИЩЕ. Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
- ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ з регульованою швидкістю обертання, вхід 5 В / 12 В
- ЖИВЛЕННЯ. 5V
- ГАБАРИТНІ РОЗМІРИ. 124.5мм × 108.8 мм
Інтерфейси (CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485):
Приклад використання:
Елементи платы:
- Роз'єм Compute Module 4 для підключення Raspberry Pi Compute Module 4
- Роз'єм 40PIN GPIO
- Вибір ЗАВАНТАЖЕННЯ
ВКЛ: CM4 буде завантажуватися з інтерфейсу USB-C
ВИКЛ: CM4 буде завантажуватися з карти eMMC або Micro SD. - Різні функціональні контакти
- USB Type-C живлення/ програмування:
джерело живлення 5 В / 2,5 А,
також дозволяє записувати образ системи в обчислювальний модуль 4 варіант eMMC - Індикатори стану
ACT: індикатор робочого стану Raspberry Pi
PWR: індикатор живлення Raspberry Pi - DISP. 2 порта дисплея MIPI DSI
- САМ. 2x порта камери MIPI CSI
- Порти USB2.0. 4 порти USB2.0 для підключення різних USB-пристроїв
- Порти HDMI. 2 порти HDMI, підтримка подвійного виведення 4K 30 кадрів в секунду
- Тримач батареї RTC підтримує тип CR1220
- Роз'єм FAN для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
- Роз'єм PCIe Gen 2 × 1 для підключення модулів PCIe Gen 2 × 1
- Роз'єм Gigabit Ethernet. Gigabit Ethernet RJ45 з підтримкою PoE, 10/100/1000 Мбіт / с
- Вихід 5 В постійного струму
- RS485 з захистом від блискавки 600 Вт, захистом від перенапруги і електростатичним розрядом 15 кВ, опциональна переставлена перемичка балансування резистора 120R
- RS232 з TVS-діодом, захистом від перенапруги і електростатичного розряду
- Зумер
- Вибір FAN_VDD / PoE.
Напруга приводу охолоджуючого вентилятора: 12 В або 5 В
PoE: включити (EN) або відключити (DIS)
Габаритні розміри: 124.5мм х 108.8мм
Інформація для розробників (Wiki): Compute_Module_4_PoE_Board_(B)
В комплекті поставки:
- Плата Compute Module 4 PoE Board (B) x1
Вага: 0.106 кг
