В комплект модуль Raspberry Pi Compute Module 4 не входить

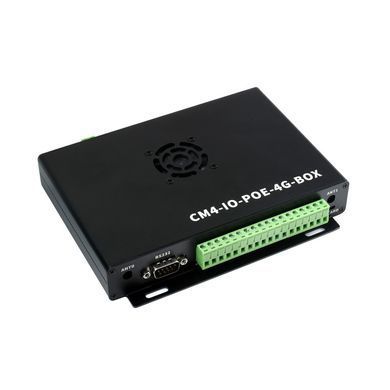

Raspberry Pi Compute Module 4 Industrial IoT Mini-Computer With 4G Module (20897) – це набір, який складається з базової плати CM4 Industrial IoT Base Board (з підтримкою глобальної стільникової мережі 5G/4G/3G/2G, PoE Ethernet), спеціалізованого металевого корпусу з вентилятором, завдяки якому можна зібрати повноцінний мікрокомп'ютер на базі обчислювального модуля Raspberry Pi CM4, та модуля 4G module SIM7600G-H-M.2 з антеною та кабелем (сам обчислювальний модуль до складу даного комплекта не входить). Цей набір дозволяє створювати проекти промислового рівня з широким набором функцій на базі Raspberry Pi.

Для забезпечення функції зв'язку стільникової мережі 5G/4G/3G/2G, в комплект поставки включено модуль зв’язку SIM7600G-H-M.2. Базова плата сумісна також з іншими модулями зв'язку з інтерфейсом M.2 B KEY.

Завдяки конструкції корпусу wall-mount його легко закріпити майже на будь-якій поверхні.

Базова плата та обчислювальний модуль захищені міцним металевим корпусом, що складається з двох частин. Корпус має отвори для всіх основних інтерфейсів, включаючи зовнішню антену (антена в комплект поставки не входить). Для кращого теплообміну в корпус вбудовано вентилятор охолодження.

Для зручності всі місця під виводи зовнішніх інтерфейсів промарковано.

Основні елементи базової плати:



1. Роз’єм Compute Module 4 для підключення Raspberry Pi Compute Module 4
2. Вхідн живлення: джерело живлення з широким діапазоном напруги 7-36 В
3. Індикатор стану CM4
-червоний: індикатор живлення Raspberry Pi
-зелений: індикатор робочого стану Raspberry Pi
4. Індикатор стану M.2
-червоний: індикатор увімкнено
-зелений: індикатор робочого стану
5. Зручний індикатор користувача для тестування виходу вводу/виводу або моніторингу стану виконання програми
6. USB TO UART для послідовного налагодження
7. HDMI: два порти HDMI, підтримує подвійний вихід 4K 30fps
8. USB 2.0: два порти USB 2.0 для підключення пристроїв USB
9. RJ45 Gigabit Ethernet: порт Gigabit Ethernet 10/100/1000M з автоматичним узгодженням і функціями PoE Power Over Ethernet
10. Слот M.2 для підключення модуля зв'язку 5G/4G
11. Слот для SIM-картки підтримує стандартну SIM-картку для зв’язку 4G/3G/2G
12. Тримач батареї годинника реального часу RTC підтримує кнопковий елемент CR1220
13. Роз'єм PCIe Gen 2 × 1
14. Роз'єм вентилятора для підключення вентилятора охолодження, дозволяє регулювати швидкість і вимірювати
15. Звуковий сигнал
16. DISP: два порти дисплея MIPI DSI
17. CAM: подвійні порти камери MIPI CSI
18. Ізольований GPIO дозволяє контролювати / виявляти пристрої через GPIO
19. Ізольований I2C дозволяє керувати / зчитувати пристрої через I2C
20. Ізольований АЦП: диференціальний вхід АЦП
21. Ізольований інтерфейс CAN
22. Ізольований інтерфейс RS485
23. Ізольований інтерфейс RS232
24. Гніздо для карти Micro SD (нижня сторона) вставте картку Micro SD із попередньо записаною системою, щоб запустити Compute Module 4 Lite
25. Порт програмування USB-C (нижня сторона) дозволяє записувати образ системи у варіанти Compute Module 4 eMMC
Габаритні розміри: 172мм х 117мм х 29,3мм

Інформація для розробників (Wiki): Compute_Module_4_PoE_4G_Board
До комплекту поставки входять:
- Базова плата Compute Module 4 PoE 4G x1
- Металевий корпус (верх і низ) x1
- Вентилятор-4010-ШІМ-12В x1
- Викрутка x1
- Пакет гвинтів х1 шт
- Адаптер живлення 12 В 2 А x1
- Модуль 4G SIM7600G-H-M.2 x1
Кабель IPEX4 – SMA ~15 см x1
Антена 4G 8DB SMA ~17см x1

Вага: 0.672 кг
