Raspberry Pi Compute Module 4 Mini-Computer Base Board (B) (20256)

В комлпект модуль Raspberry Pi Compute Module 4 не входить

Raspberry Pi Compute Module 4 Mini-Computer Base Board (B) (20256) – це набір, який складається з базової плати та металевого корпусу з вентилятором, завдяки якому можна зібрати повноцінний мікрокомп'ютер на базі обчислювального модуля Raspberry Pi CM4 (сам обчислювальний модуль до складу даного комплекта не входить). Цей набір дозволяє створювати проекти промислового рівня, у тому числі проекти зі стереобаченням на базі Raspberry Pi.

Завдяки конструкції корпусу wall-mount його легко закріпити майже на будь-якій поверхні.

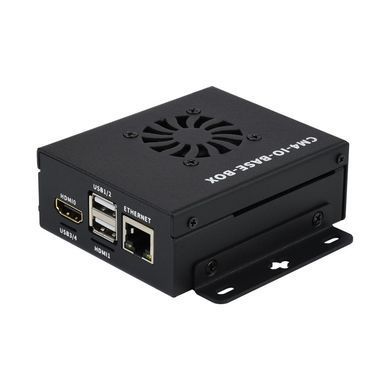

Базова плата та обчислювальний модуль захищені міцним металевим корпусом, що складається з двох частин. Корпус має отвори для всіх основних інтерфейсів, включаючи зовнішню антену (антена в комплект поставки не входить). Для кращого теплообміну в корпус вбудовано вентилятор охолодження.

Для зручності всі місця під виводи зовнішніх інтерфейсів промарковано.

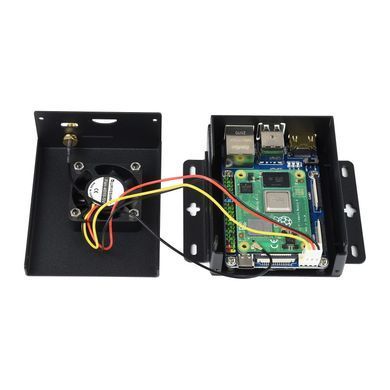

Основні елементи базової плати:

1. Роз'єм CM4 підходить для всіх варіантів Compute Module 4
2. Power input/Programming - для входу живлення 5 В/2,5 А або використовується для запису eMMC
3. DISP - порт дисплея MIPI DSI
4. FAN для підключення вентилятора охолодження, що дозволяє регулювати і вимірювати швидкість його обертання
5. CAM - 2 порти камери MIPI CSI
6. Роз'єм HDMI0 - порт HDMI0, підтримує вихід 4K 30fps
7. Порти USB 2.0 - 2 порти USB 2.0 для підключення різних пристроїв USB
8. Роз'єм Gigabit Ethernet - роз'єм Gigabit Ethernet RJ45 з підтримкою мережі 10/100/1000M
9. Індикатор M.2 - показує робочий стан інтерфейсу M.2
10. Індикатор ACT - вказує на робочий стан Raspberry Pi
11. Індикатор PWR, що вказує на стан джерела живлення Raspberry Pi
12. Вибір завантажувача BOOT
    - ON: CM4 завантажуватиметься з інтерфейсу USB-C
    - OFF: CM4 завантажуватиметься з картки eMMC або Micro SD
13. 40-контактний роз’єм GPIO
14. Гніздо для карти Micro SD
15. Роз'єм HDMI1 FFC - порт HDMI1, підтримує вихід 4K 30fps
16. Роз'єм USB 2.0 FFC - можна підключити через перехідник
17. FE1.1S - мікросхема USB HUB, яка розширює один порт USB до 4 портів
18. Слот M.2 підтримує різновиди NVME SSD або комунікаційні модулі з інтерфейсом PCIE M.2 KEY-M
19. Чіп RTC дозволяє виконувати пов’язані з RTC функції, як-от пробудження, завершення роботи, перезавантаження тощо
20. Вибір переривання RTC
    - PI-RUN: перезавантаження CM4 після переривання RTC
    - GN-EN: відключення CM4 через переривання RTC
    - D4: контакт D4 спрацьовує при перериванні RTC
21. Контролер вентилятора EMC2301 для регулювання / вимірювання швидкості
22. Тримач батареї RTC підтримує елемент батареї типу CR1220

Габаритні розміри:  88,1мм х 99,8мм х 33мм

Інформація для розробників  (Wiki): CM4-IO-BASE-B

До комплекту поставки входять:

1. Базова плата CM4-IO-BASE-B x1
2. Металевий корпус (верх і низ) x1
3. Вентилятор з ШІМ Fan-4010-PWM-5V  x1
4. Адаптер живлення 5В / 3А USB-C x1
5. Викрутка x1
6. Пакет гвинтів х1 шт

Вага: 0.383 кг
